Трубопроводные камеры

Трубопроводные камеры

Инспекционные камеры пользуются популярностью во многих отраслях, поскольку позволяют осмотреть внутреннюю поверхность водопроводов и канализаций. Одним из самых простых и бюджетных видов является трубопроводная камера, которая применима только на прямых отрезках труб или дренажей небольшой протяженности.

Главным недостатком этого вида систем телеинспекции является отсутствие возможности поворота или вращения головки. Телеинспекцию с неуправляемой головкой можно только проталкивать или погружать в зону осмотра, при этом осмотр происходит по ходу движения головки в прямом направлении, в таком случае вы не сможете осмотреть, к примеру, радиальный сварной шов трубопровода под прямым углом.

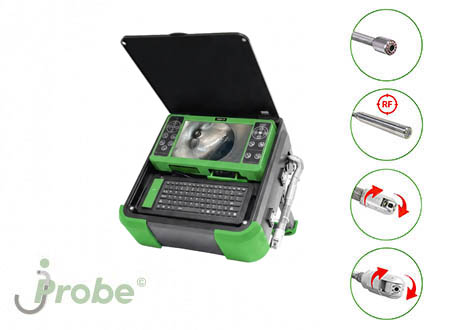

Система телеинспекции трубопроводов с управляемой наклон-вращение головкой

Оптическая трубопроводная камера призвана обеспечить контроль состояния трубопроводных сетей, вследствие чего оснащается барабаном с довольно длинным и упругим волоконным кабелем (до 200 метров). Как и прочие виды неуправляемых инспекционных камер, управлять головкой с видеокамерой после погружения в трубопровод можно только в одной проекции – вперед или назад. Такие системы, естественно, уступают по функциональности профессиональным телеинспекционным системам с управляемыми головками, однако, также выполняют немаловажную роль и обеспечивают видео коротаж трубопроводов.

Так же головка системы телесинпекции, неважно обладает она управлением или нет, может оснащаться высокочастотным локаторным передатчиком. Такой передатчик, в паре с локаторным приемником, позволяет определить текущее местоположение головки, даже в трубопроводах, находящихся под слоем грунта или стяжки.

Камера трубопроводная

С целью осмотра внутренней поверхности труб инженерных коммуникаций водоснабжения и водоотведения используют систему телеинспекции, иначе говоря камеру трубопроводную, применимую как на прямых участках труб небольшой протяженности, так и для разветвленных магистральных сетей большей протяженности. Системы с отсутствующей возможностью поворота или вращения головки, позволяют увидеть только то, что находится по ходу движения в прямом направлении, а погружение в трубу осуществляется оператором исключительно механическим способом путем проталкивания головки вперед. Более продвинутые системы обладают управляемой головкой, а также механизмом автоматической подачи кабеля.

Широкий набор комплектаций jProbe

Мы реализуем камеры трубопроводные модельной линейки LX и LXP в различных конфигурациях:

• с различным диаметром стальных сменных головок – 14, 23 или 28 мм;
• с доступными к выбору и заказу несколькими видами длины кабеля – 20, 30 или 40 метров.

Вне зависимости от диаметра головки и длины кабеля, все модели имеют один и тот же перечень технических характеристик:

• диаметр кабеля у всех моделей – 5 мм, длина его разъема – 20 мм;
• цветной антибликовый 7-дюймовый TFT-дисплей с разрешением 800 на 480 точек;
• устойчивая к маслам, воде и нахождению в агрессивных средах оплетка кабеля, изготовленная из нержавеющей стали, и выдерживающая скручивание, истирание, повреждение;
• светодиодная подсветка в головке видеокамеры;
• встроенный аккумулятор на 7000 мАч, заряжающийся от сети переменного тока до полного за 5 часов и гарантирующий до 7 часов автономной работы;
• напольная конструкция рамы, дающая возможность ставить устройство на пол в любых положениях;
• запись видео при частоте 15 или 30 кадров в секунду в формате MPEG4 в разрешении 720 на 576 точек с настройкой циклической записи и регулировкой уровня сжатия в одном из трех режимов;
• файловый менеджер с цифровым 10-кратным увеличением фотографий, увеличением или уменьшением скорости воспроизведения видео и паузой.

Аксессуары

Помимо стандартных комплектов камер оптических трубопроводных, у нас еще и широкий перечень аксессуаров, запасных частей и оснастки к ним, в числе которых:

• сменные головки на 14, 17 ,23 и 28 мм (длина – от 120 до 235 мм в зависимости от вида);
• локатор на 512 Гц и локаторный передатчик для определения текущего местоположения головки в трубе;
• центрирующие устройства на 24, 40 или 80 мм для фиксации головки в статичном положении внутри трубы;
• сменный кабель на случай обрыва или повреждения разъема у основного.

Все готовые комплекты включают в себя карту памяти SD, кардридер SD-USB, ключ для монтажа центрирующих устройств, запасные уплотнители, сервисную книжку, гарантийный сертификат, кейс для транспортировки и не только.
