Видеоэндоскопы

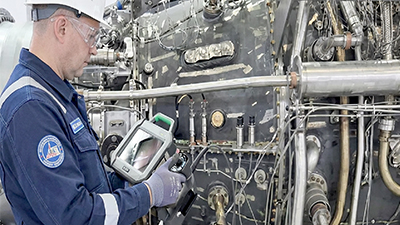

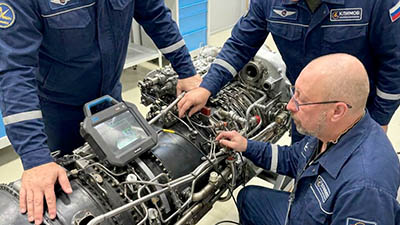

Видеоэндоскопы, на сегодняшний день, являются наиболее перспективным направлением технической эндоскопии. Это устройства, разработанные специально для проведения дистанционного визуально-измерительного контроля труднодоступных скрытых полостей, каналов и трубопроводов, резервуаров и сосудов, узлов и агрегатов сложной техники, объектов производства или изделий, в условиях ограниченного доступа. Миниатюрная видеокамера в головке эндоскопического зонда, вводимого внутрь осматриваемого объекта, передает изображение на дисплей базового блока в режиме реального времени, а так же позволяет производить запись фото и видео. Некоторые продвинутые измерительные модели видеоэндоскопов позволяют производить 3D фазовые или стереоскопические измерения длин, глубин и площадей. Такие приборы активно применяются в авиации, космонавтике, энергетике, химии, нефтехимии, фармацевтике, машиностроении, судостроении и прочих отраслях современной промышленности.

Конструктив

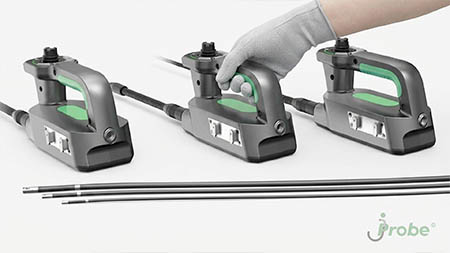

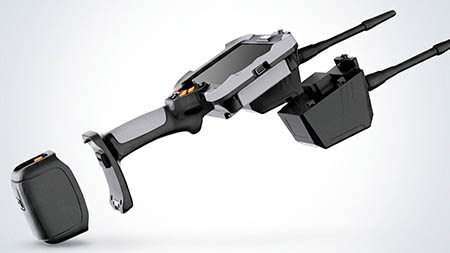

Все современные видеоэндоскопы строятся на модульной основе. Как правило, такие приборы состоят из базового блока и набора различных сменных зондов. При этом аккумуляторная батарея и дисплей могут быть как съемными, так и встроенными. Управляются такие приборы при помощи клавиш на базовом блоке или сенсорного интерфейса (при наличии сенсорного дисплея).

Исполнение

В плане конструктива, большинство видеоэндоскопов делится на моноблочные, когда базовый блок зонд и прочие элементы стыкуются воедино и двухблочные, когда базовый блок и зонд обособленны и соединяются между собой при помощи кабеля.

1. Моноблочное исполнение бесспорно наиболее компактно и эргономично;

2. Двухблочное, как правило, обладает большим дисплеем и удобно в тех случаях, когда базовый блок может быть зафиксирован тем или иным образом, особенно при настольном использовании.

Сменные эндоскопические зонды

Что касается эндоскопических зондов, они безусловно должны быть сменными, что обусловлено следующими причинами:

1. Зонд по сути является расходным материалом, поскольку непосредственно контактирует с объектом контроля, подвержен трению, прочим механическим воздействиям, влаге, агрессивным средам и температурным воздействиям. Как бы банально не звучало, зонд может просто застрять внутри объекта контроля и, если осматриваемый объект не может быть разобран, зонд так и останется внутри. Застрявший, изношенный или вышедший из строя зонд должен иметь возможность замены на новый здесь и сейчас, без отрыва от работ.

2. Как правило пользователи предпочитают использовать эндоскопические комплекты, включающие базовый блок и несколько различных сменных зондов, каждый для определенной задачи или про запас.

Основные критерии выбора эндоскопа

Основными критериями выбора эндоскопического зонда являются: разрешающая способность видео сенсора, поле обзора (FOV), глубина резкости (DOV), направление обзора (DOV), диаметр, длина, наличие / устройство артикуляции (управление поворотом дистальной части на конце зонда), интенсивность / устройство подсветки, наличие измерительного и специального функционала.

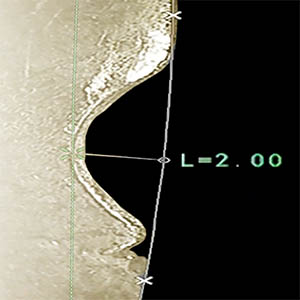

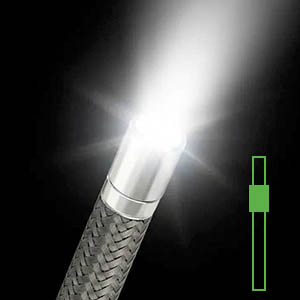

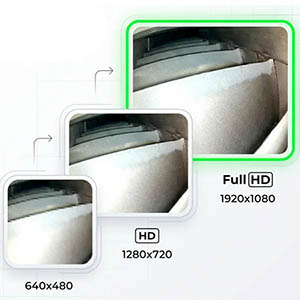

Интенсивность подсветки	Кол-во пикселей	Измерение

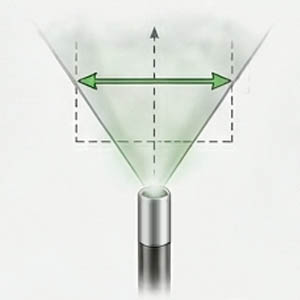

Направление обзора (DOV)	Поле обзора (FOV)	Глубина резкости (DOV)

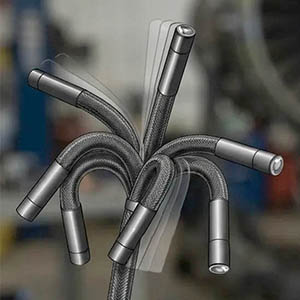

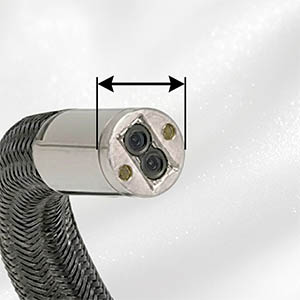

Диаметр	Длина	Артикуляция
Диагональ дисплея	Длина головки зонда	Длина дистальной части зонда

Оснащение эндоскопического зонда

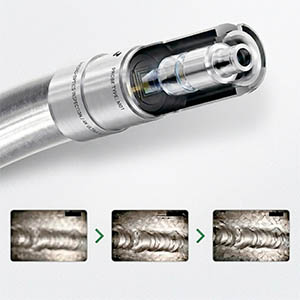

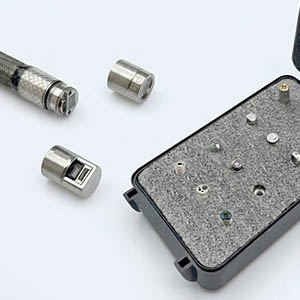

Сменные объективы	Фокусировка	Комбинированный объектив

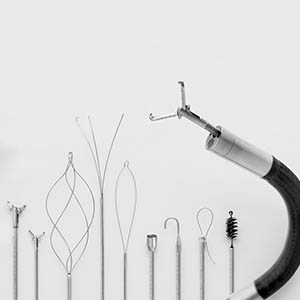

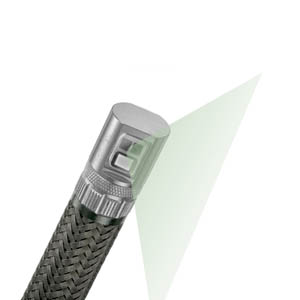

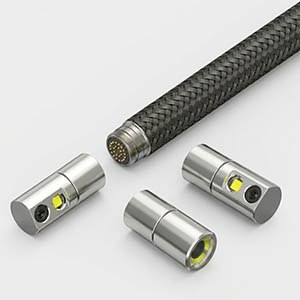

Канал для инструмента	Сменные видеомодули	Боковой объектив

Устойчивость к механическим повреждениям

Зонды jProbe спроектированы для надежной работы в экстремальных условиях и устойчив к следующим видам механических воздействий: сжатию и растяжению с радиусом изгиба до 20 мм (выдерживает до 100 000 циклов сгибания); ударам и падениям с высоты до 1.5 м на твердую поверхность; вибрациям с частотой 10–500 Гц и ускорением до 10g (соответствует стандартам MIL-STD-810G); скручиванию торсионным моментом до 5 Н·м; а также статической нагрузке до 50 кг на наконечник при инспекциях в узких каналах. Эта прочность обеспечивается армированным полимерным покрытием, кевларовой оплеткой и усиленным каркасом, гарантируя сохранность видеосенсора и систем подсветки даже при интенсивной эксплуатации в авиации, нефтегазовой промышленности и прочих отраслях.

Оснастка

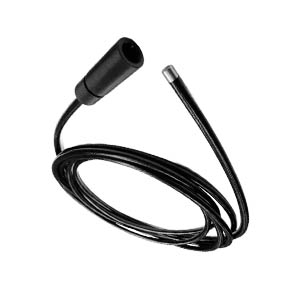

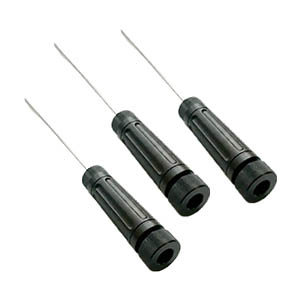

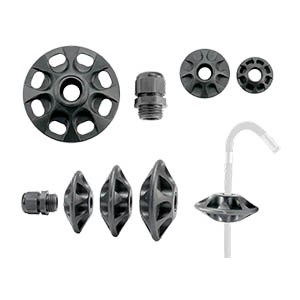

Жесткие направляющие	Гибкие направляющие	Центрирующие устройства

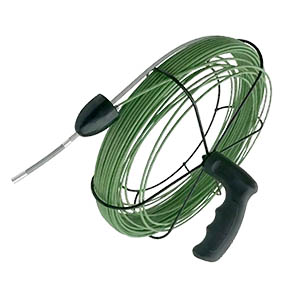

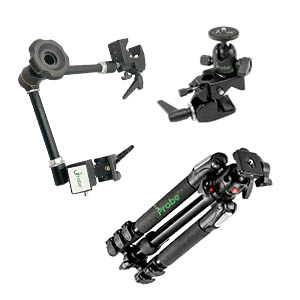

Проталкивающие устройства	Налобные дисплеи	Крепления и штативы

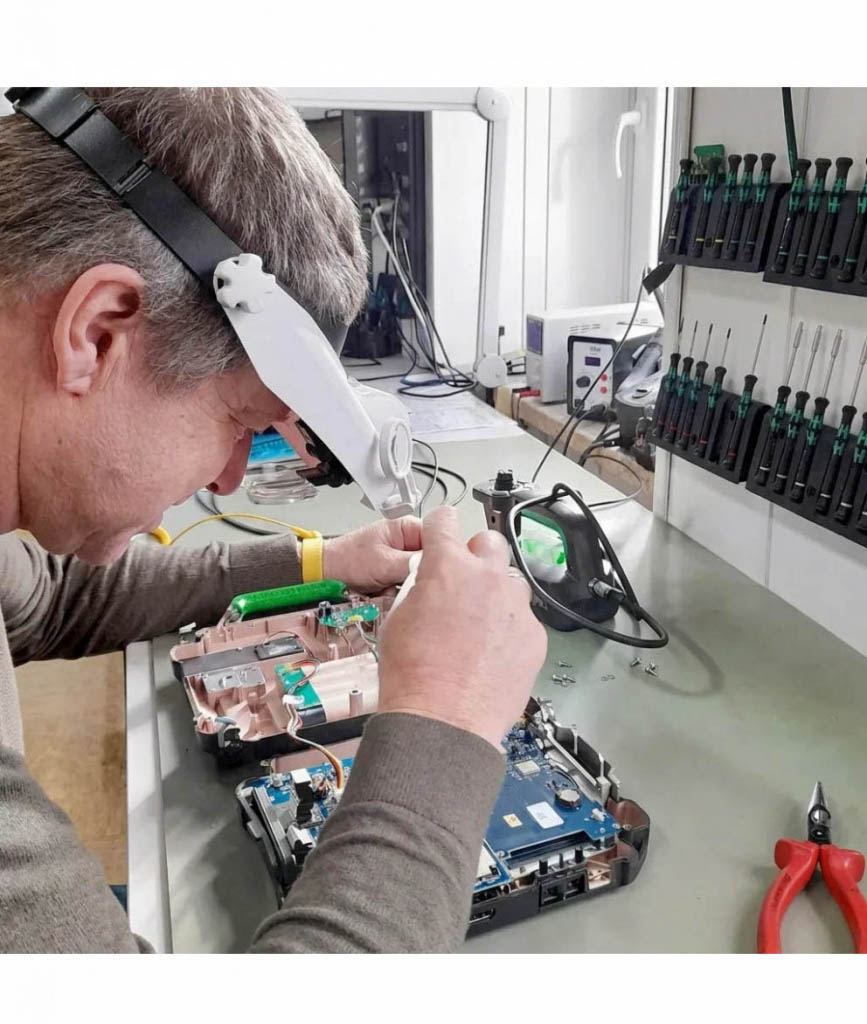

Ремонт и сервисное обслуживание в России

Ремонт и обслуживание видеоэндоскопа jProbe PX expert 3D любой сложности выполняется квалифицированными специалистами сервисного центра jProbe, находящегося на территории Российской Федерации. Обладая полным запасом запасных частей и расходных материалов, мы готовы восстановить работоспособность Вашего эндоскопа в кратчайшие сроки.

Мы выполняем диагностику, профилактику и ремонт всех узлов jProbe PX expert 3D: вводимой части, артикуляции, оптики и подсветки, разъёмов и кабелей, а также электронных модулей. По результатам проверки предоставляем заключение о состоянии прибора и согласовываем перечень работ, сроки и стоимость до начала ремонта.

В процессе обслуживания проводится очистка и герметизация, проверка на утечки, калибровка и контроль качества изображения, тестирование работы управления и фиксации изгиба, а также замена изношенных элементов. При необходимости выполняем восстановление повреждённых участков, замену компонентов и настройку прибора в соответствии с заводскими параметрами.

После завершения работ видеоэндоскоп проходит финальные испытания под нагрузкой и контрольное тестирование на стабильность. Мы обеспечиваем документальное сопровождение, гарантию на выполненные работы и рекомендации по корректной эксплуатации и регулярному обслуживанию, чтобы продлить срок службы и снизить риск повторных неисправностей.
