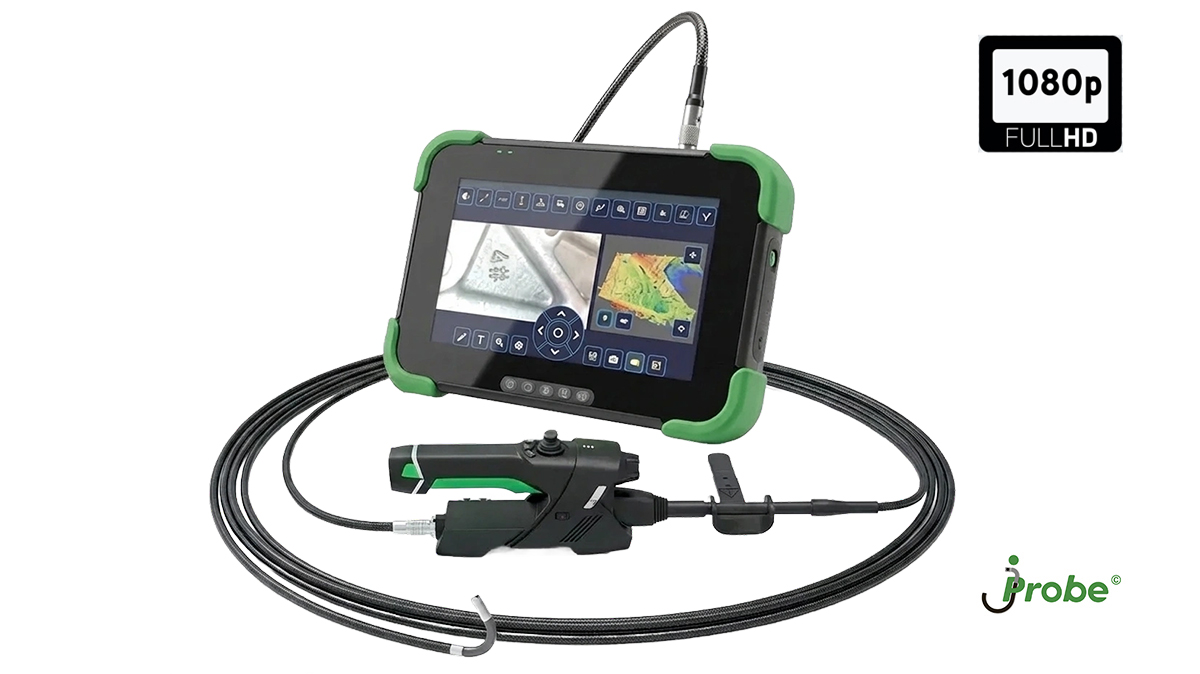

jProbe IQ expert

Успешная апробация в АО «ОДК-Авиадвигатель»

Специальная конструкция зондов для стереоскопических 3D измерений

Две камеры повышенного разрешения с фронтальным обзором, встроенные в головку камеры зонда, создают стереопару, необходимую для осуществления 3D стереоскопических измерений. Такая конструкция является более выигрышной, нежели использование стереообъективов в классических измерительных видеоэндоскопах, поскольку савокупное разрешение двух видеокаемер, в два раза выше, чем разрешение прибора с одной видеокамерой и стереообективом, что напрямую влияет на точность измерений. Помимо всего прочего, стереообъективы снижают светочувствительность видеосенсора и вызывают оптические искажения, что вводит дополнительные факторы увеличивающие погрешность измерений.

3D стереоскопические измерения

Головка измерительных зондов jProbe IQ оснащена двумя видеокамерами повышенной разрешающей способности, образующих стереопару, что позволяет производить трехмерные стереоскопические измерения размеров и моделировать объекты в поле зрения эндоскопа.

Широчайший функционал в классе экспертных видеоэндоскопов, эргономичность и автономность

На сегодняшний день, видеоэндоскоп jProbe IQ expert обладает всем возможным функционалом присущим экспертным видеоэндоскопам класса Hi-End, такими как точный механизм артикуляции дистальной части зонда и 3D стереоскопические измерения с моделированием, а так же превосходными показателями эргономичности и автономности.

Гибридная оптико-волоконная подсветка

Конструкция системы подсветки видеоэндоскопа jProbe IQ expert сочетает в себе мощный светодиодный источник света, установленный в рукоятку зонда, и волоконный канал, передающий свет в головку зонда. Такая конструкция обеспечивает наивысшие показатели освещенности вплоть до 100 000 Люкс, что в десятки раз превышает показатели зондов с небольшими светодиодами в головке камеры зонда.

Сменные оптические адаптеры

Оптическая конструкция и двойная резьба на головке видеокамеры зонда позволяют использовать широкую линейку сменных оптических адаптеров с различной глубиной резкости, полем и направлением обзора.

Инструментальный канал

Инструментальный канал пролегает внутри рабочей части зонда и позволяет использовать широкую линейку инструмента для дистанционного извлечения посторонних предметов и мусора, обнаруженных внутри объекта контроля. Пример извлечения (видео записано при помощи видеоэндоскопа jProbe с инструментальным каналом) представлен ниже:

Возможность вывода изображения на дополнительный внешний монитор

Вывод изображения видеокамеры зонда видеоэндоскопа на внешний монитор или ТВ при помощи современного интерфейса HDMI / беспроводного соединения.

Встроенный датчик температуры головки зонда с индикацией и сигнализацией

В головку зонда видеоэндоскопа jProbe IQ expert может быть встроен температурный датчик (опционально), значение которого выводится на дисплее. В случае выхода за пределы температурного диапазона эксплуатации (или заданного пользователем диапазона) срабатывает сигнализация, что особо актуально при работе в средах с высокой температурой.

Всестороннее моторизованное управление дистальной частью зонда при помощи чувствительного джойстика с функцией блокировки

Моторизованное управление изгибом дистальной части зонда реализовано с использованием сервоприводов в механизме артикуляции видеоэндоскопа, что обеспечивает плавное многоступенчатое перемещение. Управление происходит при помощи чувствительного джойстика. Артикуляция может производиться в двух режимах: точный / ускоренный. Механизм блокировки позволяет зафиксировать положение изгиба дистальной части зонда.

Генерация PDF отчетов

Встроенный функционал генерации отчетов по результатам проведенной работы в формате pdf с выбором изображений, добавлением заголовка и комментариев.

Устойчивость к механическим повреждениям, воде, маслам и агрессивным средам

Зонд jProbe IQ expert оснащен многослойной вольфрамовой оплеткой и прочим конструктивом, обеспечивающим устойчивость к ударным нагрузкам, изгибу, скручиванию, а так же воде, маслам, бензину, керосину и некоторым агрессивным средам.

Широкая линейка сменных зондов с эргономичной рукоятью

В широкую линейку сменных зондов доступных к заказу, помимо классических вариантов, так же входят современные зонды с боковой видеокамерой или двумя видеокамерами (прямой и боковой). Эргономичная рукоятка оснащена джойстиком и горячими клавиши, что делает возможным держать зонд и управлять всеми функциями видеоэндоскопа всего лишь одной рукой.

Четкое информативное изображение высокой разрешающей способности

Видеосенсор с разрешающей способностью FHD и продвинутый функционал цифрового преобразования обеспечивают изображение повышенной четкости, достоверную цветопередачу, а так же компенсацию шумов и искажений.

Длительная автономная работа

Измерительный видеоэндоскоп jProbe IQ expert имеет возможность автономной работы от общедоступных легкозаменяемых литий-ионных аккумуляторных батарей типа Li-Ion 18650.

Широкий спектр применения

jProbe IQ expert находит свое применение при эндоскопии передаточных механизмов, эндоскопии авиационных двигателей, эндоскопии ружейных стволов, эндоскопии автомобиля, эндоскопии малых двигателей, эндоскопии в автомобилестроении, эндоскопии буровых установок, эндоскопии компрессоров, эндоскопии газотурбинных установок, эндоскопии литых изделий, эндоскопическом поиске коррозии, эндоскопии насосного оборудования, эндоскопии теплообменников, эндоскопии электронных устройств, эндоскопии дизельных двигателей, эндоскопии объектов ЖКХ и т.д.
