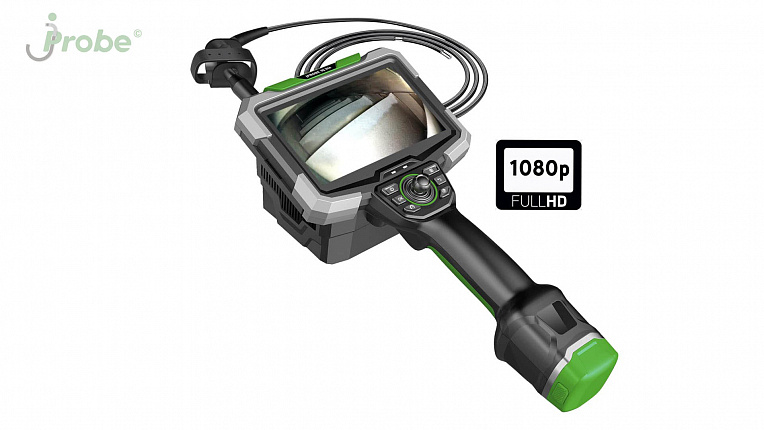

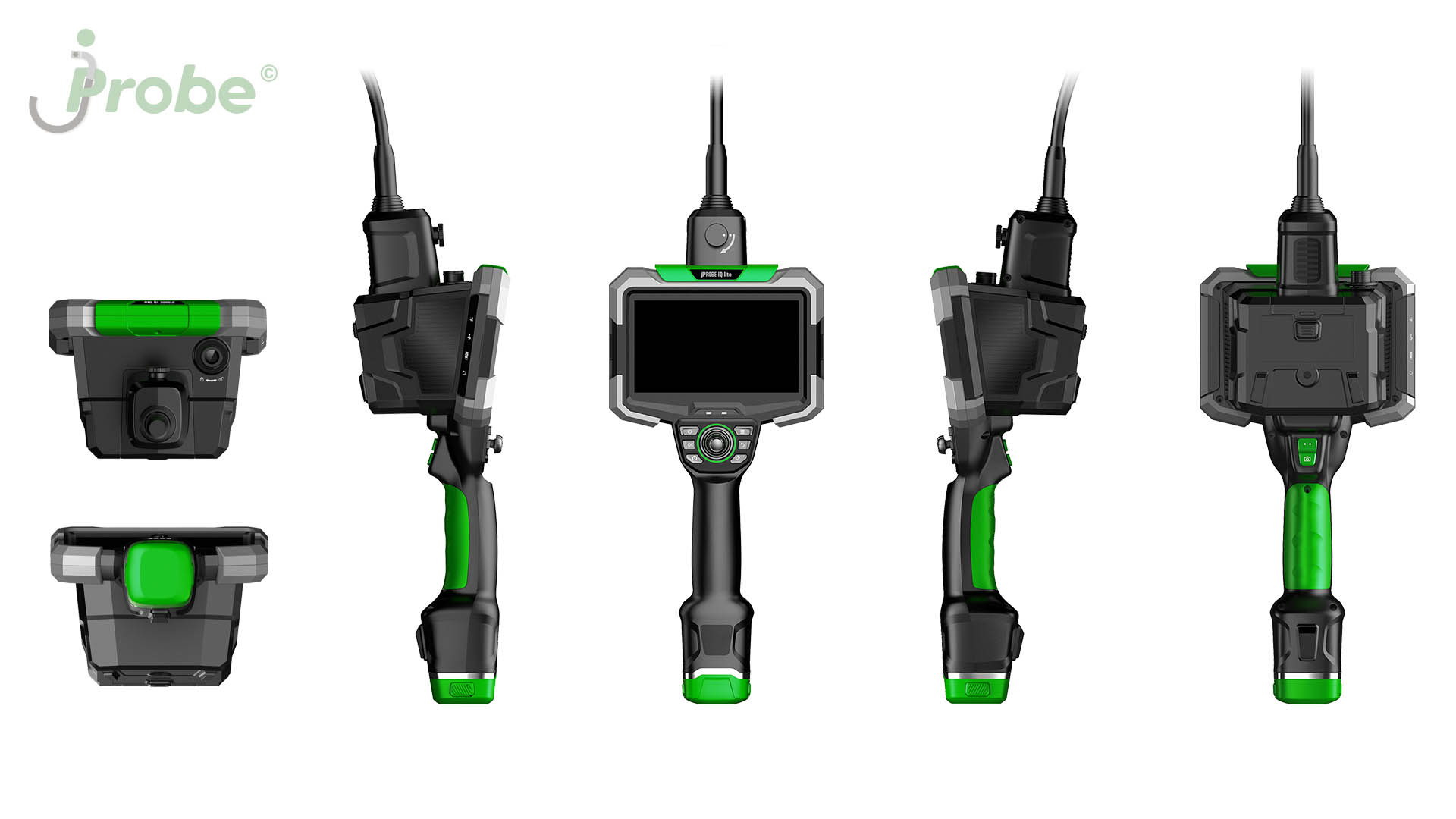

jProbe IQ lite

Детальное реалистичное изображение

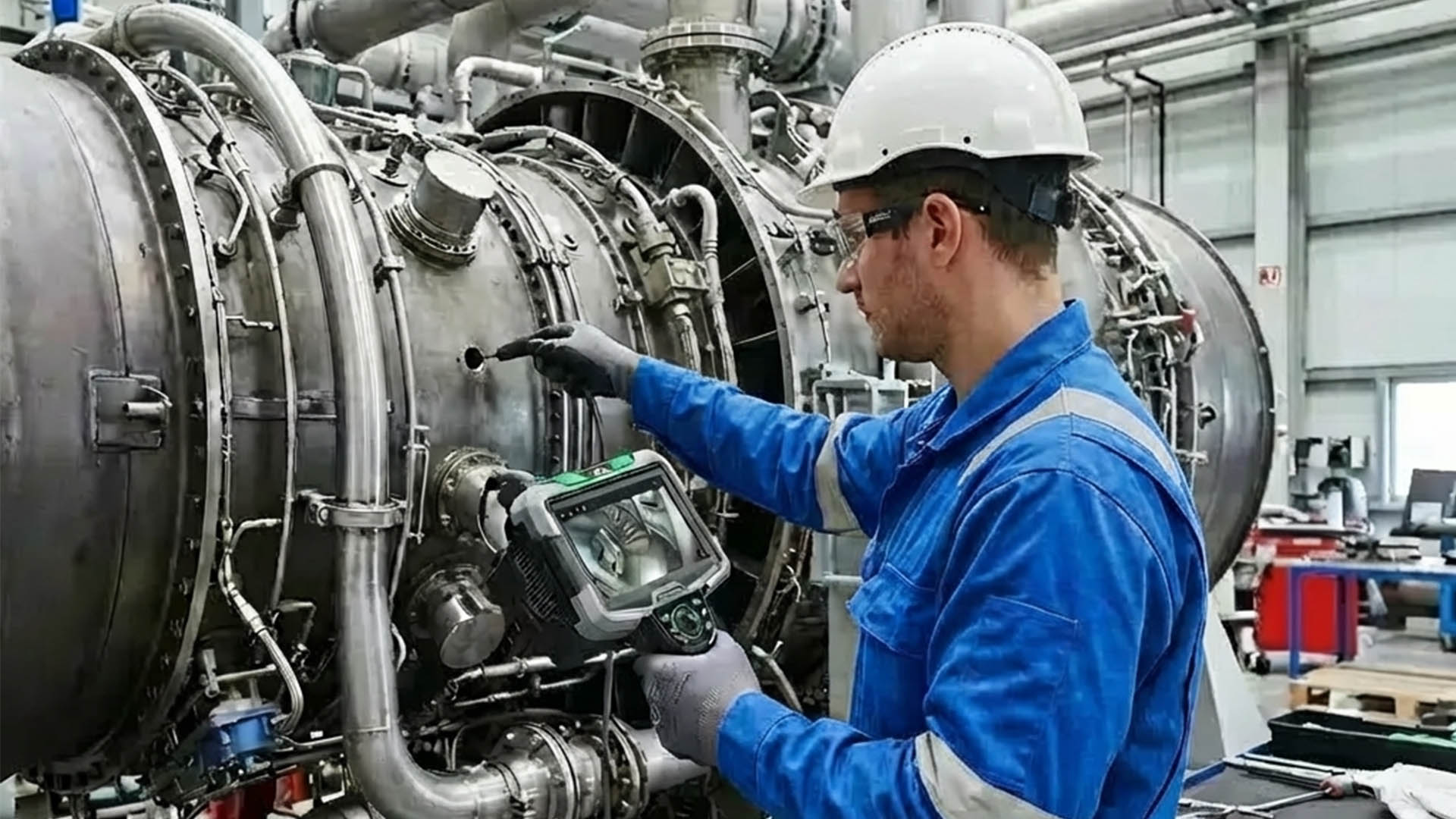

Детальное реалистичное изображение FHD технического видеоэндоскопа при инспекции авиационного газотурбинного двигателя обеспечивает критически важную точность визуального контроля проточной части, позволяя специалистам на мониторе высокого разрешения четко идентифицировать мельчайшие признаки эксплуатационного износа, такие как выкрашивание термобарьерного покрытия на рабочих лопатках турбины высокого давления, эрозионный износ входных кромок компрессора, термические трещины на стенках камеры сгорания, закоксованность топливных форсунок, а также следы попадания посторонних предметов (FOD) или наличие забоин и деформаций, которые невозможно заметить при обычном разрешении.

Благодаря прогрессивной развертке, высокой контрастности и естественной цветопередаче сенсора, инженер может дифференцировать цвета побежалости металла, свидетельствующие о локальном перегреве, что в сочетании с артикуляцией зонда в разных плоскостях гарантирует полноту обзора даже в самых труднодоступных зонах за сопловым аппаратом, минимизируя риск пропуска потенциально опасных повреждений, оптимизируя график технического обслуживания и обеспечивая высочайший уровень безопасности полетов при существенном сокращении времени на простой воздушного судна.

Успешная апробация в АО «ОДК-Авиадвигатель»

Успешная апробация технического измерительного видеоэндоскопа jProbe IQ lite в АО «ОДК-Авиадвигатель» означает, что прибор прошёл испытательную проверку в условиях реальной эксплуатации на площадке предприятия и подтвердил заявленные характеристики и пригодность к применению.

В ходе испытаний специалисты конструкторского бюро и цехов технического контроля оценили ключевые параметры оборудования, такие как высокое разрешение изображения, эффективность управляемого артикуляционного зонда и точность встроенных измерительных функций. Особое внимание уделялось возможности обнаружения критических дефектов — микротрещин, коррозии и эрозии — во внутренних полостях газотурбинных двигателей без их разборки.

Результаты апробации подтвердили, что использование jProbe IQ lite позволяет существенно оптимизировать процессы технического обслуживания и сократить время на проведение дефектовки узлов. Высокая степень детализации картинки и надежность конструкции прибора в условиях промышленной среды делают его эффективным инструментом для обеспечения строгих стандартов качества, принятых в авиационной промышленности. По итогам проверки было принято решение о возможности интеграции данной системы в регулярный цикл диагностических работ предприятия, что повысит общую надежность выпускаемых агрегатов.

Практический эффект для ОДК: Сокращение времени НК на 60–70%, рост точности дефектоскопии на 40%, снижение затрат на импортозамещение. Апробация — зеленый свет для закупок и интеграции в регламенты (ПС-90А, ПД-14).

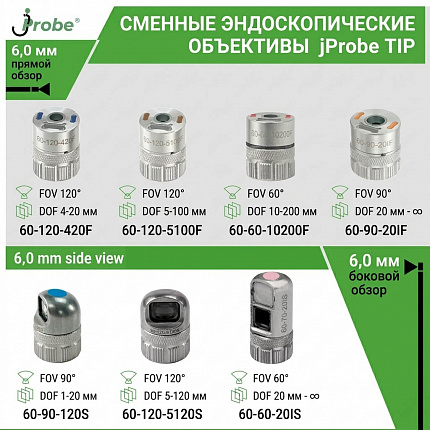

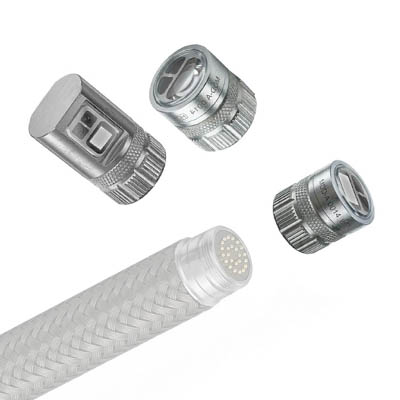

Сменные объективы

Сменные оптические объективы обеспечивают универсальность измерительного видеоэндоскопа, позволяя в считанные секунды переключаться между разными углами обзора (0°, 45°, 90°, 120°) и фокусными расстояниями без покупки отдельных зондов или приборов. Это критически важно для комплексного контроля разнообразных объектов — от гладких цилиндрических поверхностей до скрытых полостей с острыми ребрами, где стандартная оптика просто не справится.

Использование таких объективов существенно оптимизирует рабочий процесс, сокращая время простоя оборудования и снижая общие затраты на техническое обслуживание. Вместо того чтобы извлекать зонд для смены дорогостоящего видеоэндоскопа целиком, оператор просто меняет наконечник, подстраиваясь под специфику конкретного дефекта в режиме реального времени.

Особое значение это имеет при работе в авиационной и энергетической отраслях. Например, для осмотра лопаток турбины требуется фронтальное направление обзора для оценки состояния входных кромок, в то время как для поиска коррозии или трещин на стенках камеры сгорания необходим боковой обзор с широким углом. Объективы с различными фокусными расстояниями (ближнего и дальнего поля) позволяют одинаково четко фиксировать как микроскопические повреждения на расстоянии пары миллиметров, так и общие планы крупных узлов.

Кроме того, современные системы крепления — обычно резьбовые со стопорным механизмом — гарантируют герметичность соединения и защиту матрицы от попадания масла, влаги и пыли. Это обеспечивает надежность визуально-измерительного контроля в самых суровых условиях, сохраняя при этом высокое разрешение и точность цветопередачи, которые необходимы для достоверной диагностики состояния металла и сварных швов.

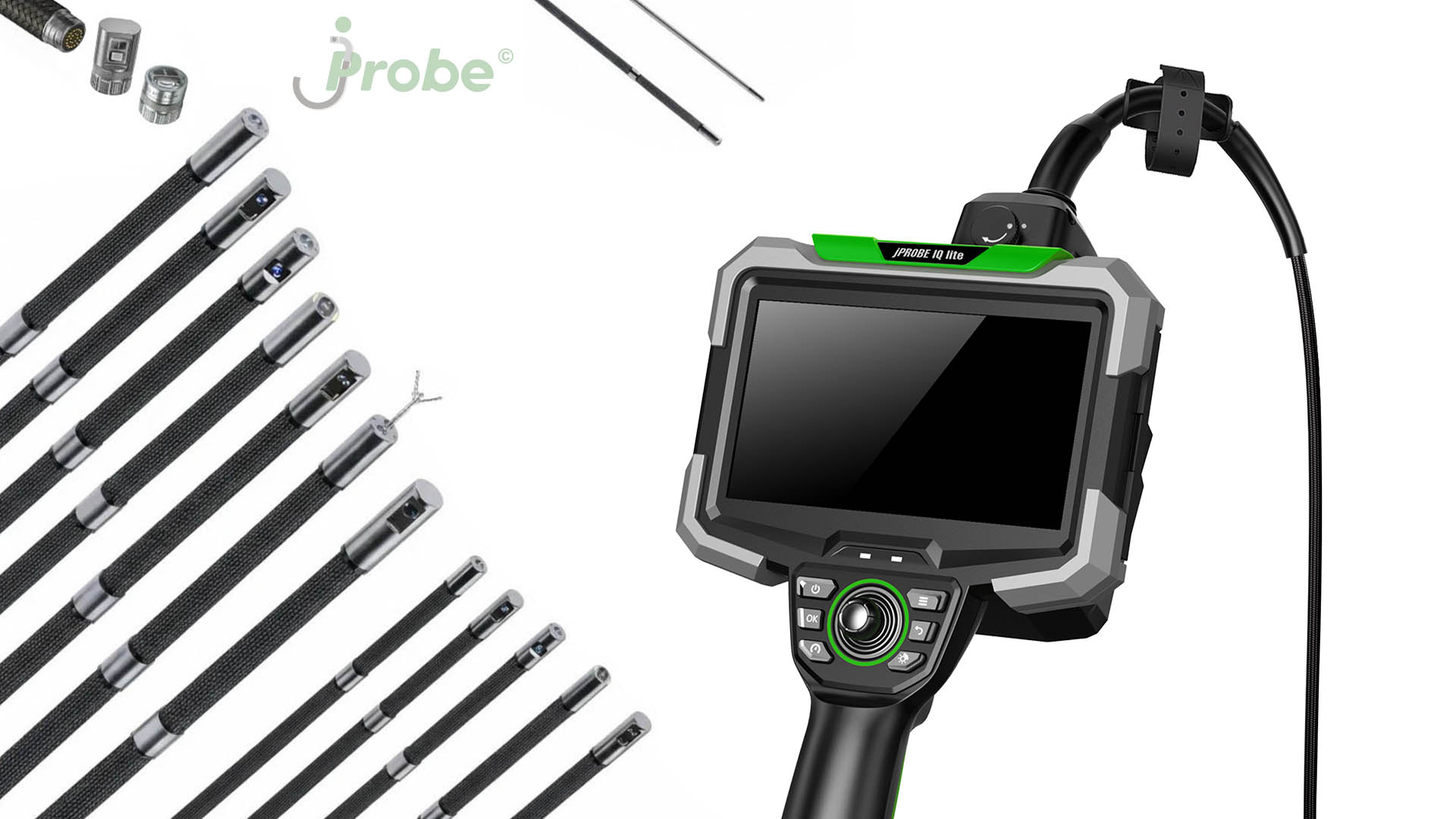

Широкая линейка быстросменных зондов

Включает в себя зонды длиною до 10 м и диаметром от 1.0 мм с различным устройством оптической системы и функционалом: с прямым и боковым обзором (дуальный видеомодуль), с резьбой и сменными объективами, с внутренним инструментальным каналом (извлечение посторонних предметов), а также с дистанционной фокусировкой RF.

Все это позволяет подобрать оптимальную конфигурацию под конкретную задачу контроля и условия доступа. Зонды совместимы с базовыми видеомодулями системы и обеспечивают стабильное качество изображения при работе в труднодоступных полостях, узких каналах и протяжённых магистралях.

Для повышения эффективности предусмотрены варианты с повышенной интенсивностью подсветки, повышенной стойкостью к изгибам и истиранию, а также исполнение для работы в условиях вибрации и перепадов температур. Быстросменное соединение сокращает время подготовки и обслуживания, а модульный принцип упрощает модернизацию комплекта под новые задачи.

По запросу доступны специализированные исполнения: высокотемпературные, влагозащищённые, масло- и химически стойкие, с увеличенным полем зрения и различной глубиной резкости.

Инструментальный канал

Инструментальный канал технического эндоскопа позволяет проводить различные манипуляции внутри исследуемого объекта без необходимости его разборки. Этот канал, обычно расположенный вдоль корпуса эндоскопа, служит для введения специализированных инструментов, таких как:

1. Захватные инструменты - щипцы, петли или крючки для извлечения инородных тел, образцов материала или мусора из полостей.
2. Измерительные зонды - устройства для определения зазоров, толщины стенок, глубины дефектов или проведения ультразвукового контроля.
3. Очистные приспособления - щетки, распылители или аспирационные трубки для удаления загрязнений с поверхности перед осмотром.
4. Ремонтные инструменты - миниатюрные сварочные аппараты, клеевые аппликаторы или заплатки для локального устранения мелких дефектов.
5. Маркировочные устройства - для нанесения меток в местах обнаруженных дефектов с целью последующего ремонта.

Диаметр инструментального канала обычно составляет от 1,2 до 3,5 мм, что определяет максимальный размер используемых инструментов. Современные эндоскопы могут иметь несколько инструментальных каналов разного диаметра для одновременного использования различных приспособлений.

Конструкция канала обеспечивает герметичность, что особенно важно при работе в условиях давления, вакуума или агрессивных сред. Некоторые модели оснащены системой промывки канала для очистки от загрязнений во время работы.

Использование инструментального канала значительно расширяет функциональность технического эндоскопа, превращая его из простого устройства визуального контроля в многофункциональный диагностический и ремонтный комплекс.

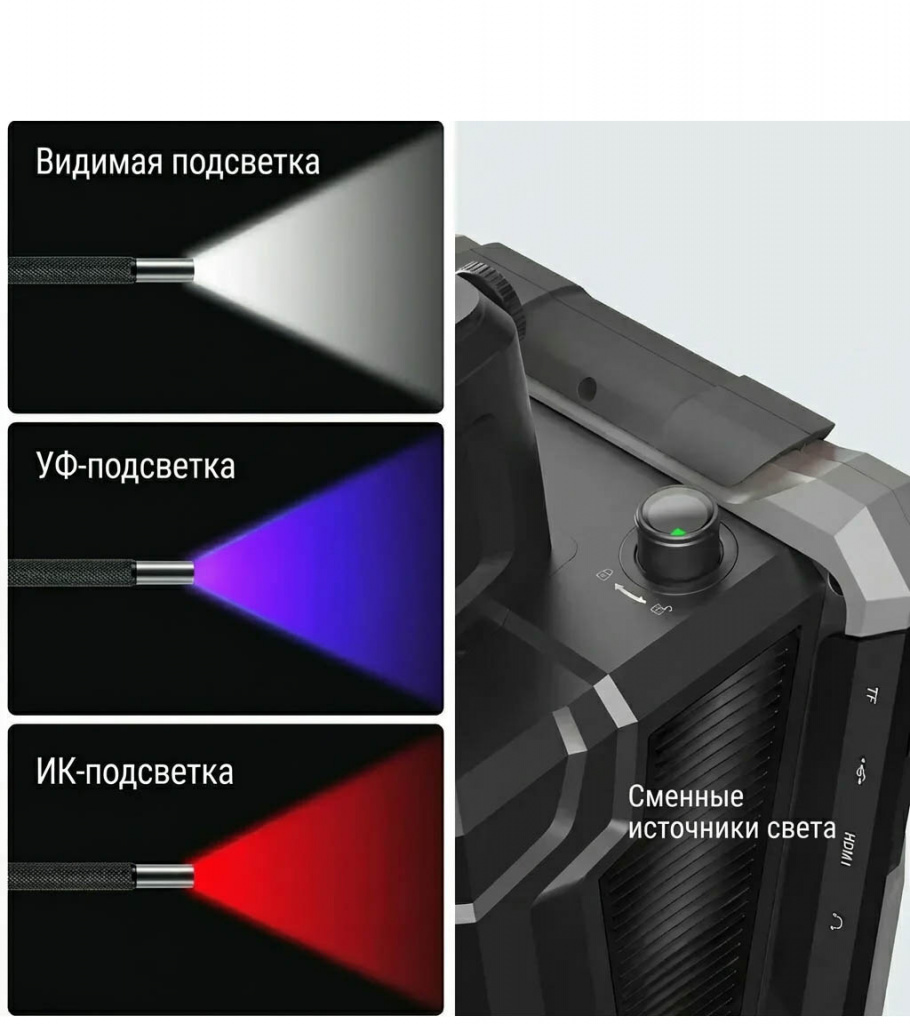

Сменные источники света

Оператор jProbe IQ Lite может использовать как источник видимого белого света, так и инфракрасный (ИК) или ультрафиолетовый (УФ) сменные источники света. Это позволяет адаптировать прибор под различные задачи неразрушающего контроля и дефектоскопии.

Применение ИК-подсветки особенно эффективно для выявления скрытых дефектов в композитных материалах и некоторых полимерах, где инфракрасное излучение может выявлять неоднородности структуры, невидимые в обычном свете. УФ-подсветка, в свою очередь, используется для люминесцентного контроля — выявления мельчайших трещин, утечек или следов загрязнений, которые становятся ярко видны под ультрафиолетом благодаря специальным индикаторным составам или естественной флуоресценции материалов.

Возможность быстрой смены модулей освещения делает jProbe IQ Lite универсальным инструментом для комплексной диагностики. Оператор на месте может выбрать оптимальный режим в зависимости от типа контролируемого объекта, материала и характера предполагаемых дефектов, что значительно расширяет диагностические возможности по сравнению с эндоскопами, работающими только в видимом спектре.

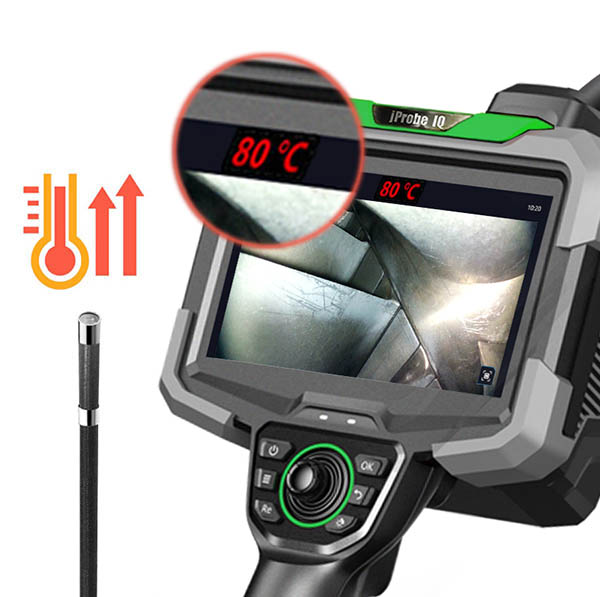

Сигнализация перегрева зонда

Встроенный датчик температуры головки зонда технического эндоскопа с индикацией и сигнализацией необходим для непрерывного мониторинга теплового режима рабочей части в реальном времени, что позволяет выявлять и предотвращать перегрев от интенсивной подсветки, трения о поверхности или воздействия горячих сред, обеспечивая безопасность оператора и сохранность оборудования.

При превышении заданных порогов система активирует визуальную/звуковую сигнализацию, выводит данные на дисплей и может автоматически снижать мощность освещения или приостанавливать работу, минимизируя риск повреждения зонда, искажения изображения и ложных диагностических выводов в условиях повышенных температур, таких как инспекция паровых котлов, турбин или электрооборудования под нагрузкой.

Гибридная оптико-волоконная подсветка

Оптико-волоконная подсветка позволяет вынести источник света и тепла (мощный светодиод из головки зонда в базовый блок, что делает дистальную часть видеоэндоскопа компактнее и предотвращает её перегрев в замкнутом пространстве. Такое решение обеспечивает высокую интенсивность и равномерность светового потока без риска термического повреждения исследуемого объекта или самой матрицы камеры. Кроме того, использование оптоволокна исключает наличие электрических компонентов на конце зонда, что повышает безопасность работы в потенциально взрывоопасных средах, таких как топливные баки или химические резервуары.

Дополнительным преимуществом такой архитектуры является высокая надежность в условиях интенсивных механических нагрузок и вибраций, так как отсутствие хрупких полупроводниковых элементов в дистальной части минимизирует риск выхода устройства из строя при ударах о стенки узких каналов. Оптическое волокно обладает выдающейся устойчивостью к воздействию агрессивных технических жидкостей и электромагнитных помех, что гарантирует стабильную передачу светового сигнала без искажений.

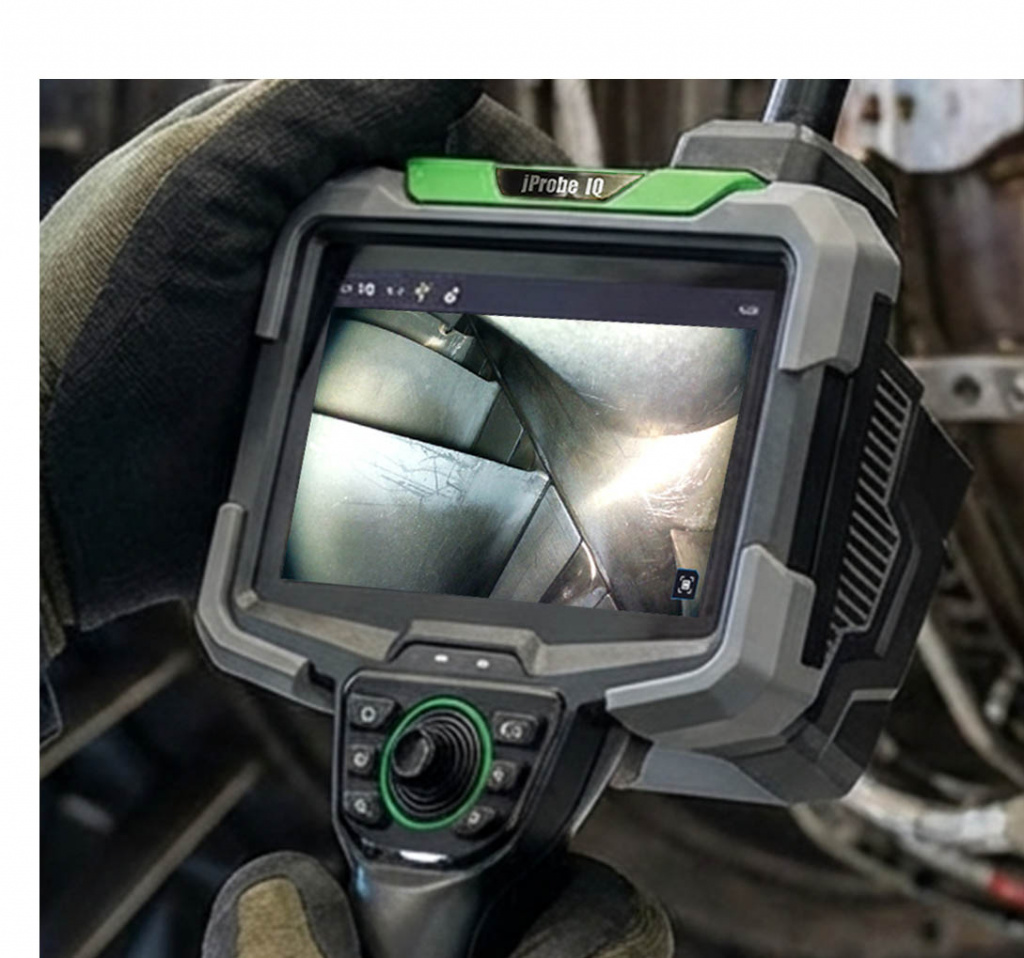

Трансрефлективный FHD дисплей

Трансрефлективный FHD-дисплей для видеоэндоскопа решает ключевую проблему работы в полевых условиях — адаптацию к любому освещению. Его гибридная технология использует внешний свет (солнечный, искусственный) для подсветки изображения, что обеспечивает максимальную контрастность и отсутствие бликов на ярком солнце, а в темноте автоматически включается внутренняя LED-подсветка. Это позволяет проводить инспекции одинаково эффективно как на открытой строительной площадке, так и внутри тёмного двигателя или трубопровода, без потери детализации и без быстрого разряда батареи.

Высокое разрешение Full HD (1920x1080) в сочетании с точным сенсорным управлением напрямую связано с измерительными функциями прибора. Четкое, неискажённое отображение видео с зонда пиксель-в-пиксель является основой для точных замеров дефектов — трещин, коррозии, зазоров — с помощью наложенных на экран цифровых линеек, штангенциркулей и 3D-маркеров. Сенсорный интерфейс позволяет инженеру мгновенно масштабировать изображение, вращать его для лучшего обзора и проводить замеры прямо на дисплее, что ускоряет диагностику и повышает достоверность результатов для технических отчётов.

Честное разрешение

Искусственное «растягивание картинки» или «размножение» пикселей (интерполяция) исключается. Аппаратная разрешающая способность видеосенсора в головке зонда пиксель в пиксель соответствует видимому на дисплее, а также записываемому в виде фото или видео изображению. Вычислительный графический процессор последнего поколения ускоряет интервал записи фото и видео, а также делает изображение реального времени более четкими и плавными.

Это достигается за счет применения многоядерного GPU с поддержкой аппаратного ускорения обработки изображений в реальном времени, включая фильтрацию шумов, коррекцию экспозиции и стабилизацию кадра без задержек. Разрешение сенсора, например, FHD или выше, сохраняется неизменным на всех этапах — от захвата до вывода на экран базового блока или внешний монитор, исключая артефакты растяжки и потери детализации. Ускоренная запись позволяет фиксировать последовательности событий с частотой до 120 кадров в секунду в HD-режиме, что критично для анализа быстродвижущихся деталей, таких как вращающиеся валы, турбинные лопатки или поток жидкости в трубопроводах.

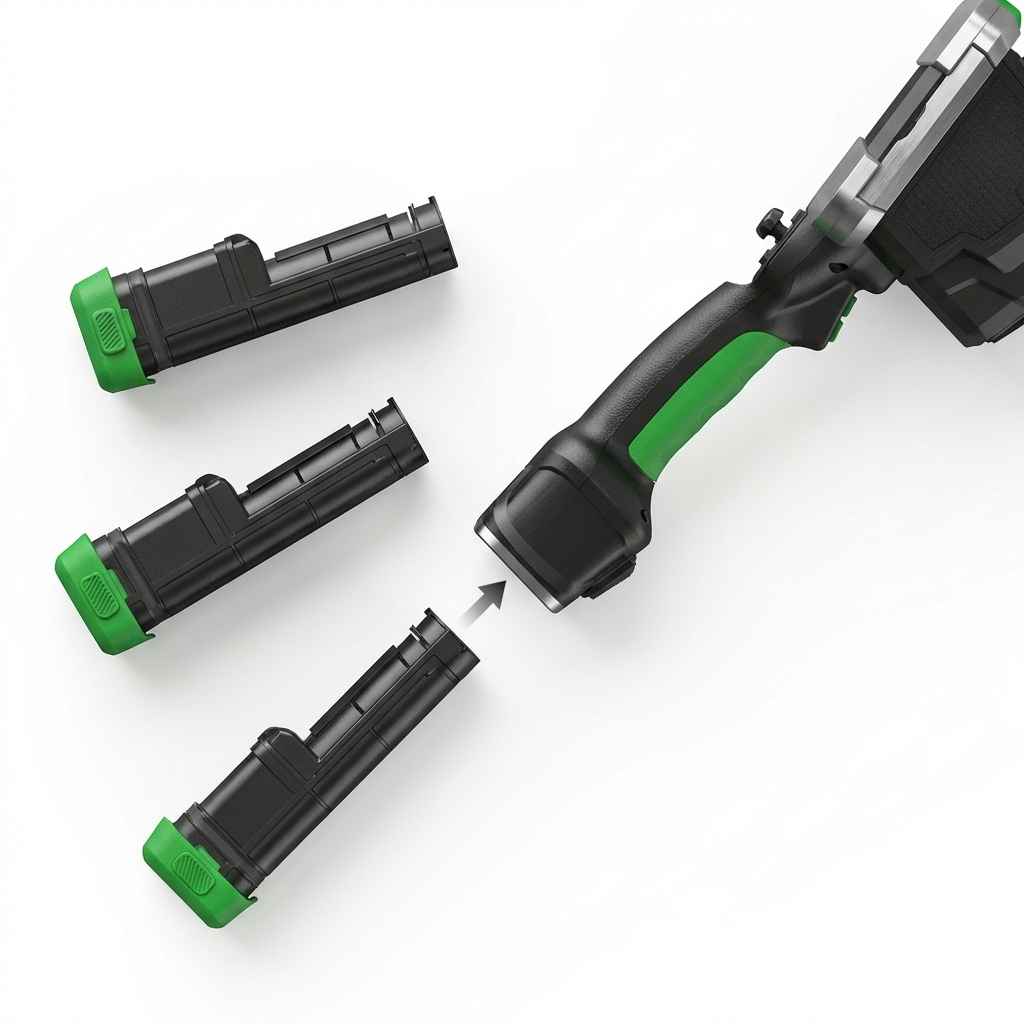

Сменные аккумуляторные блоки

Сменные аккумуляторные блоки jProbe IQ lite решают сразу несколько критических задач:

1. Снимают ограничение по времени инспекции
   3D-сканирование + измерения + запись видео жрут батарею в 2-3 раза быстрее обычного 2D-режима. Полная инспекция крупного объекта (турбина, компрессор, двигатель) может занять 6-12 часов, а один аккумулятор держит максимум 2-4 часа при пиковой нагрузке.
2. Обеспечивают бесперебойность в полевых условиях
   На высоте, в резервуарах, на судах, в авиатехобслуживании нет возможности «перезарядить и подождать». Сменный блок — мгновенная замена за 5-10 секунд, без остановки работ.
3. Дублирование на случай отказа
   Аккумуляторы изнашиваются (ёмкость падает на 20-30% после 300 циклов). Наличие 2-3 сменных блоков = страховка от внезапного отключения в самый неподходящий момент.
4. Работа в две смены
   При суточном графике обслуживания (нефтегаз, энергетика, авиация) один комплект эндоскопа обслуживает две смены: первая работает с одним блоком, второй заряжается.
5. Транспортировка без риска
   Заряженный запасной аккумулятор в рюкзаке/кейсе всегда готов к замене, а основной можно подзарядить в машине или на базе.

Практический совет: всегда возите минимум 3 блока (1 в работе + 1 в зарядке + 1 запас) и заряжайте через оригинальное зарядное (дешёвые китайские универсалы — убивают батарею).

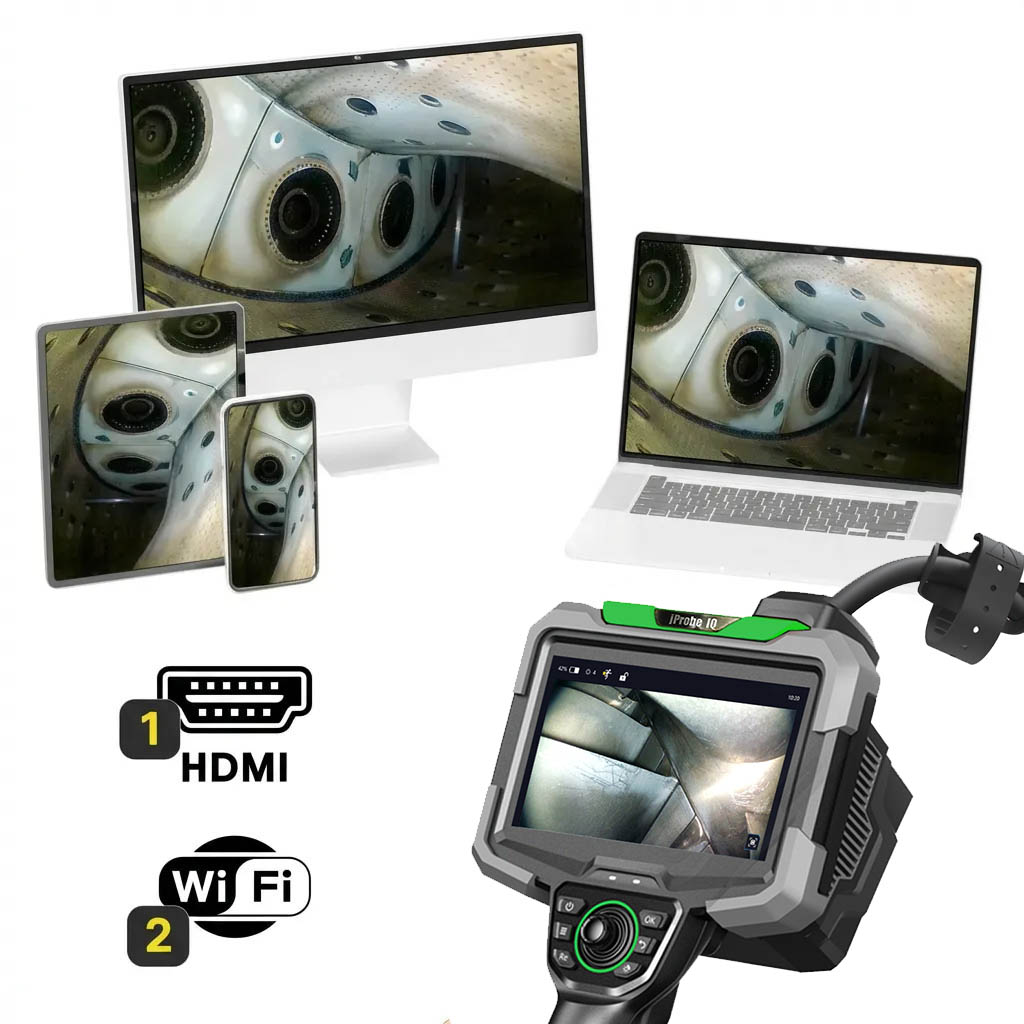

Вывод изображения на внешние устройства

Вывод изображения на внешние устройства нужен, чтобы смотреть картинку на большем и более качественном экране, удобно демонстрировать её коллегам и заказчику в реальном времени, а также записывать фото/видео и вести протокол осмотра без потери деталей. Это упрощает совместную диагностику и принятие решения, позволяет удалённо консультироваться, интегрировать эндоскоп в рабочее место (ПК, монитор, регистратор) и хранить материалы для отчётов, сравнения «до/после» и подтверждения качества работ.

В измерительном видеоэндоскопе внешний вывод важен ещё и для документирования и контроля качества. Трансляция или передача файлов на ПК позволяет сразу выполнять точные измерения и анализ в программном обеспечении, прикладывать фото/видео к протоколам, вести архив по объектам, печатать отчёты и отправлять материалы заказчику. На производстве это упрощает аудит и прослеживаемость: можно зафиксировать ход инспекции, подтвердить размеры дефекта и сократить риск ошибок за счёт независимой проверки результатов.

Устойчивость к механическим повреждениям

Зонд измерительного видеоэндоскопа Probe IQ lite устойчив к следующим видам повреждений и воздействий:

1. Механические нагрузки при вводе/извлечении
   Устойчивость к трению о кромки, задиры, локальные удары о стенки канала, а также к растяжению/перегибам при проталкивании.
2. Перегиб и усталостные повреждения
   Сопротивление многократным циклам изгиба (в рабочем радиусе), включая изгиб в зоне артикуляции (управляемого наконечника), чтобы не появлялись трещины оболочки и не рвались внутренние тяги/жгуты.
3. Скручивание (торсион)
   Умеренное проворачивание вокруг оси (типично при поиске нужного ракурса).
4. Истирание наружной оболочки
   Устойчивость оплётки/рубашки к абразивному износу от шероховатых поверхностей, резьбы, отливок, нагара/окалины.
5. Проколы и порезы
   Устойчивость к повреждениям от острых кромок, стружки, заусенцев, лопаток, ребер жёсткости; особенно важно для тонких зондов (⌀до 4 мм).
6. Сдавливание и точечное давление
   Устойчивость к прижатию в узких каналах, случайному защемлению люком/крышкой, нагрузки от собственного провисания, без потери герметичности и поломки оптики.
7. Вибрации
   Устойчивость к вибрации осматриваемого объекта (если осмотр ведётся на останове с остаточной вибрацией) и при транспортировке.
8. Температурному воздействию
   Стабильность оболочки, клеев и оптики при типичных рабочих температурах объекта и при охлаждении/нагреве (важно избегать резких термошоков).
9. Повреждению оптических элементов и системы подсветки
   Устойчивость объектива и световода к царапинам и загрязнению; желательно наличие защитного сапфирового/закалённого стекла или сменных защитных колпачков.
10. Повреждению разъёма
    Устойчивость разъема к износу при частых подключениях и к загрязнении.

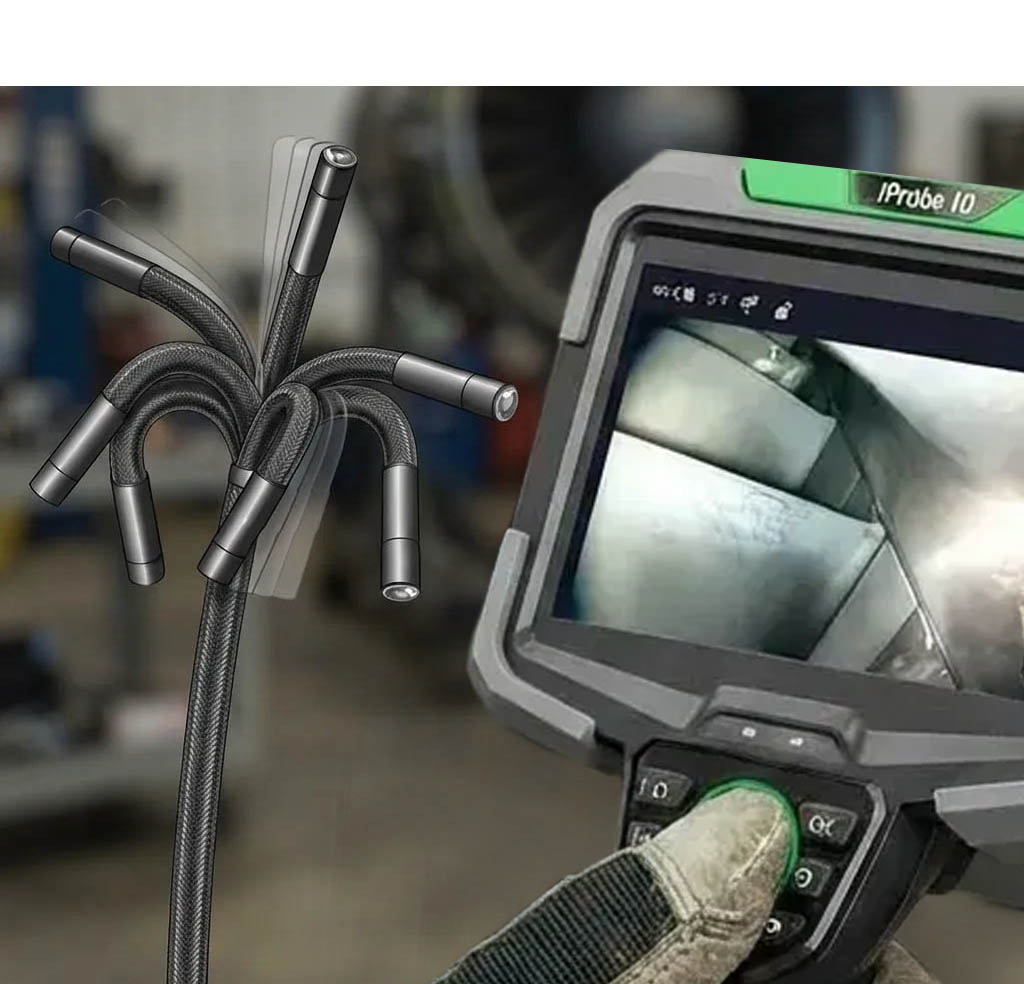

Сервоприводная артикуляция

Сервоприводное управление артикуляцией обеспечивает максимально высокую точность и плавность позиционирования камеры внутри сложных объектов, исключая люфты и инерцию, характерные для механических тросовых систем. Электронное управление позволяет фиксировать положение объектива под любым углом с точностью до градуса, защищает дистальную часть от перегрузок с помощью функции «пассивной артикуляции» и дает возможность автоматизировать процесс осмотра через программируемые сценарии. Это критически важно в авиации и энергетике, где малейшее отклонение при осмотре лопаток турбин или сварных швов может привести к пропуску дефекта.

Ещё одно преимущество — эргономика и ресурс. Управление джойстиком снижает утомляемость, особенно при длительных обследованиях и работе в узких каналах, а интеллектуальные ограничения по усилию и углу уменьшают риск повредить зонд и поверхность объекта. В итоге сокращается время на позиционирование, снижается доля повторных проходов и повышается общая производительность контроля без потери точности. Кроме того, использование электронно-управляемой артикуляции существенно продлевает срок службы самого оборудования.

Современные интерфейсы

jProbe IQ lite позволяет подключать к себе гарнитуру для записи и прослушивания аудиокомментариев к видео, выводить потоковое изображение на дополнительный внешний монитор или телевизор по HDMI (в случае необходимости), переносить файлы из памяти видеоэндоскопа на персональный компьютер используя Type-C, а также подключать сменные накопители данных SD или USB. Все интерфейсы надежно защищены от влаги и пыли резиновыми герметичными накладками.

Устойчивость к воде, маслам и агрессивным средам

Технический видеоэндоскоп jProbe IQ lite обладает устойчивостью к воде, маслам и агрессивным средам, поскольку он предназначен для инспекции труднодоступных мест в промышленных, автомобильных и инженерных условиях —, внутри двигателей, трубопроводов, гидравлических систем или химических резервуаров, где неизбежно контактирует с жидкостями, смазками, коррозионными веществами, пылью и высокими температурами. Без такой защиты камера быстро выйдет из строя из-за коррозии, загрязнения оптики или короткого замыкания, что сделает инструмент непригодным для надежной диагностики и осмотра в реальных рабочих сценариях, где чистота и безопасность окружающей среды не гарантированы.

Для обеспечения такой защиты применяется комплексная инженерная стратегия, начинающаяся с герметизации. Корпус зонда и управляющего модуля изготавливается из высокопрочных материалов — нержавеющей стали марок 316L или титановых сплавов, которые инертны к большинству химических реагентов. Все стыки и соединения уплотняются с помощью лазерной сварки или прокладок из фторэластомера (например, Viton®), сохраняющих эластичность в широком температурном диапазоне (от -40°C до +200°C) и устойчивых к маслам, топливам и кислотам.

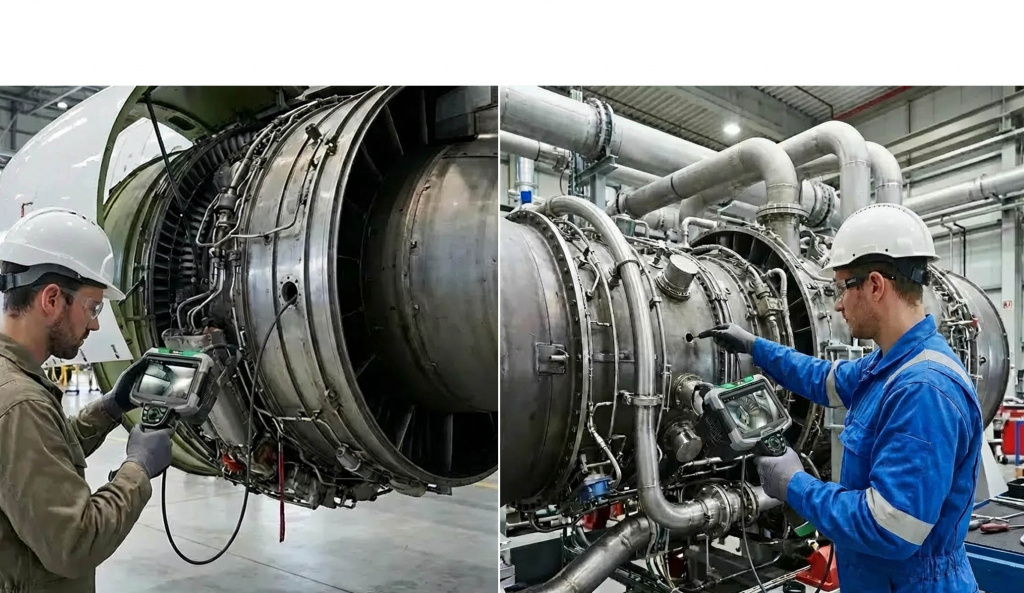

Широкий спектр применения

jProbe IQ lite находит свое применение при эндоскопии передаточных механизмов, эндоскопии эндоскопии редукторов и коробок передач, эндоскопии дифференциалов и мостов, эндоскопии подшипниковых узлов, эндоскопии сцепления и маховика, эндоскопии турбокомпрессоров и интеркулеров, эндоскопии впускных и выпускных коллекторов, эндоскопии катализаторов и сажевых фильтров, эндоскопии топливной аппаратуры (форсунок, ТНВД), эндоскопии систем охлаждения (рубашек, каналов, радиаторов), эндоскопии гидравлических систем и распределителей, эндоскопии пневмосистем и ресиверов, эндоскопии трубопроводов и запорной арматуры, эндоскопии резервуаров и емкостей, эндоскопии сварных швов и зон термического влияния, эндоскопии отливок и пресс-форм, эндоскопии штампов и оснастки, эндоскопии 3D‑печатных металлических деталей, эндоскопии композитных конструкций и сотовых панелей, эндоскопии лопаток и камер сгорания, эндоскопии выхлопных трактов и теплоизоляции, эндоскопии оборудования и т.д.

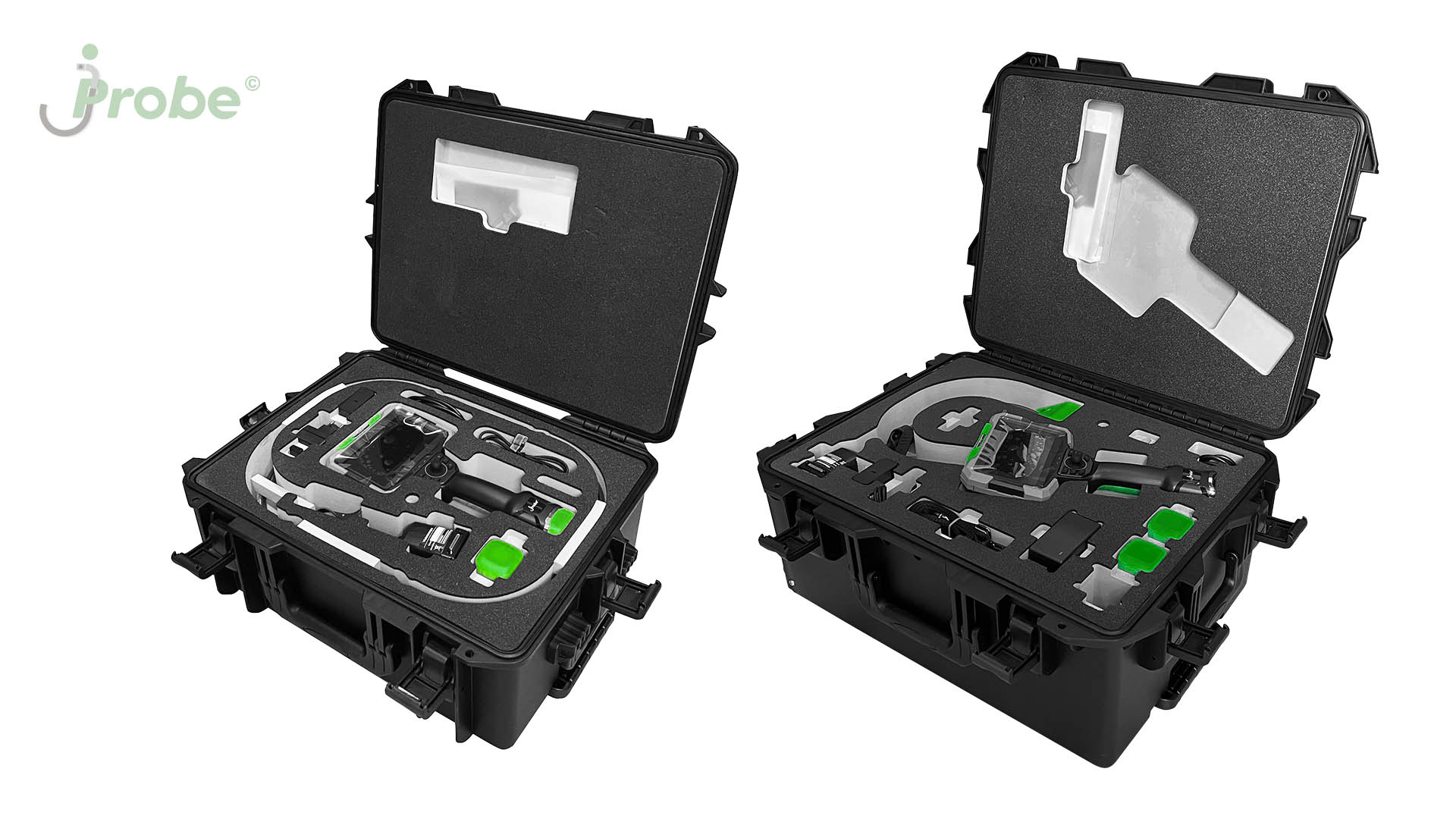

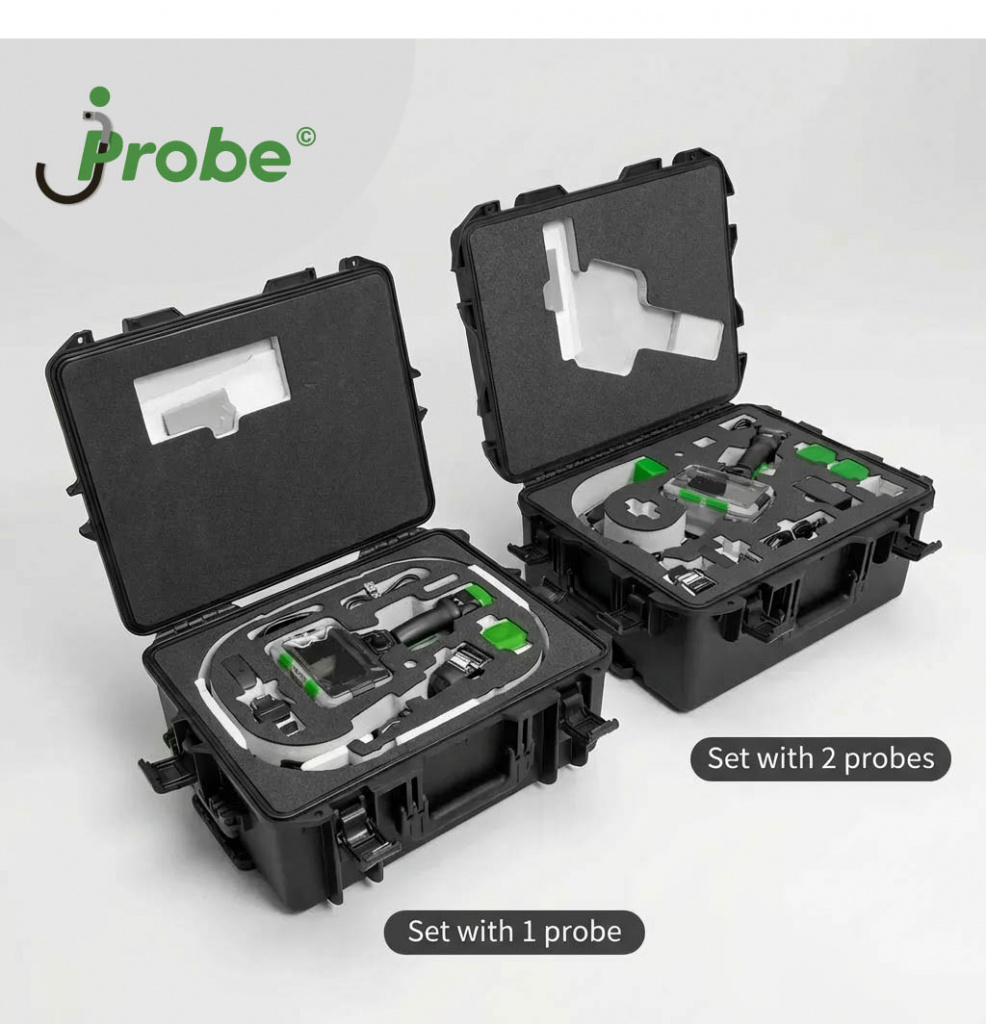

Комплект поставки

Видеоэндоскоп jProbe IQ lite представляет собой высокотехнологичную измерительную систему, мобильность и сохранность которой обеспечивает специализированный ударопрочный влагонепроницаемый кейс из промышленного ABS пластика. Кейс оснащен ложементом из вспененного материала, точно повторяющим контуры прибора и аксессуаров.

Вариант комплектации с одним сменным зондом ориентирован на решение конкретных узкоспециализированных задач. В этом случае кейс вмещает базовый блок с монитором и один зонд определенного диаметра и длины (например, с прямой или боковой стереопарой). Остальное пространство кейса используется для размещения зарядного устройства, карт памяти, калибровочного образца и комплекта чистки оптики.

Комплектация с двумя сменными зондами превращает jProbe IQ lite в универсальный диагностический комплекс. Такая конфигурация позволяет быстро переключаться между различными задачами без необходимости транспортировки второго прибора.
