jProbe IQ pro

Превосходная эргономика

Эргономичная рукоятка оснащена джойстиком и горячими клавишами, что делает возможным держать зонд и управлять всеми функциями видеоэндоскопа всего лишь одной рукой.

Успешная апробация в АО «ОДК-Авиадвигатель»

Преимущества измерительной системы jProbe IQ pro

1. Простое и удобное измерение: измерения здесь и сейчас без какой-либо подготовки или дополнительной оснастки: просто направьте объектив зонда на интересующий объект и нажмите клавишу на блоке видеоэндоскопа;

2. Быстрая генерация трехмерной модели: продвинутые технологии обработки трехмерного изображения обеспечивают быстроту генерации (не более 3 секунд);

3. Широчайший диапазон измерения: сверхточные измерения в ближнем (от 3 мм), среднем и дальнем диапазонах;

4. Измерение в реальном времени: стабильное и точное измерение дистанции между объективом зонда и осматриваемой плоскостью в режиме реального времени;

5. Широкая область измерения: полезная область измерения составляет 80% всей площади дисплея, резко повышая эффективность;

6. Высокая разрешающая способность трехмерной модели: высочайшая плотность облака трехмерной модели (до 700 000 точек);

7. Оптимизация трехмерной модели: вторичная оптимизация обеспечивает подробность и реалистичность трехмерной модели;

8. Исключительная точность измерения: точность достигает 0.05 мм, что обеспечивает достоверность и надежность результатов измерения;

9. Хранение измерительной информации: любое измерение (включая трехмерную модель) сохраняется в память видеоэндоскопа, что позволяет произвести вторичные измерения в любой момент.

Технология ExtendedRange: расширенный диапазон измерений

Специальная конструкция зондов для стереоскопических 3D измерений

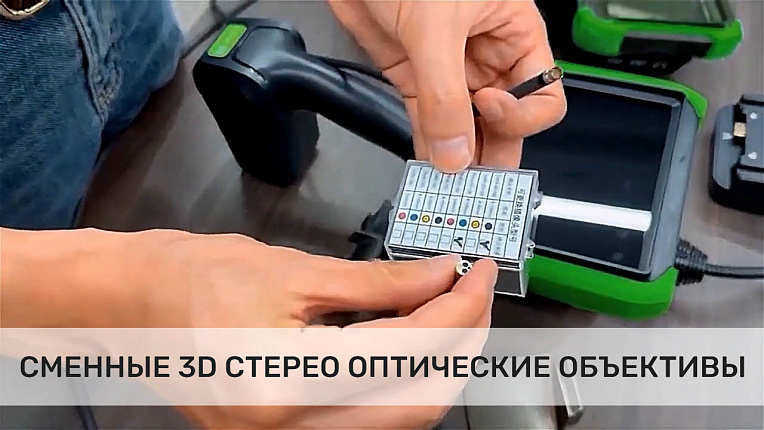

Минусы технологии сменных оптических объективов:

1. Реализуются на базе видеосенсоров меньшей разрешающей способности ~0,6 Мп;

2. Стоят тысячи у.е. за шт.

3. Снижают светочувствительность видеосенсора

4. Удлиняют головку зонда и снижают маневренность и повышают риск застревания

5. Клинят на резьбе головки камеры зонда

6. Теряются, в т. ч. внутри объекта контроля

Короткая головка измерительных зондов

3D стереоскопические измерения с моделированием

Благодаря встроенной стереопаре видеокамер, jProbe IQ pro способен генерировать трехмерное облако точек и производить измерения длин, глубин и площадей с высочайшей точностью, а также строить профиль поперечного сечения. Точность установки измерительных перекрестий оценивается на 3D модели в режиме реального времени, что позволяет избежать ошибок при измерении криволинейных поверхностей. 3D модель может вращаться и масштабироваться, а также обладает множеством настроек и режимов отображения.

Точность позиционирования измерительных перекрестий оценивается на 3D модели в режиме реального времени, что позволяет избежать ошибок оператора при измерении криволинейных поверхностей. Трехмерная модель может вращаться и масштабироваться, а также обладает множеством настроек и режимов отображения.

Низкая погрешность – высокая точность

На самом деле погрешность измерительной системы 3D видеоэндоскопа не является постоянной величиной, она зависит от расстояния между объективом и объектом измерения, оптических характеристик объектива, геометрии и шероховатости измеряемой структуры и множества других факторов. Ниже приведен график испытаний 3D измерительного видеоэндоскопа jProbe IQ pro. При испытаниях использовались эталонные образцы глубины (3 мм) и длины (3 мм).

Как видно из графика, погрешность измерения длины в среднем составляет около 2%, а глубины - около 3%.

Точность измерения может быть подтверждена в любой момент времени с помощью тестового блока, входящего в стандартный комплект поставки.

Продвинутый функционал

На сегодняшний день, видеоэндоскоп jProbe IQ pro, обладает всем возможным функционалом, присущим экспертным видеоэндоскопам класса Hi-End, такими как сервоприводный механизм артикуляции дистальной части зонда и 3D стереоскопические измерения с моделированием, а так же превосходными показателями эргономичности и автономности.

Базовый блок оснащен различными интерфейсами, такими как USB-A, USB-C, HDMI и т. д., а так же может подключаться к внешним устройствам и передавать данные или потоковое видео, в том числе по беспроводному соединению.

jProbe IQ pro оснащен 128 ГБ встроенной памяти и возможностью подключения сменных USB накопителей, что позволяет записывать миллионы фото и тысячи часов видео высочайшей разрешающей способности.

Всестороннее моторизованное управление дистальной частью зонда при помощи чувствительного джойстика с функцией блокировки

Используя патентованную технологию сервоприводной артикуляции, дистальная часть зонда управляется на все 360°, управление происходит при помощи чувствительного джойстика. Механизм артикуляции оснащён функционалом блокировки (фиксации изгиба), а также защитой от перегрузки.  Механизм артикуляции обладает несколькими режимами работы, а так же регулировкой скорости изгиба.

Гибридная оптико-волоконная подсветка

Конструкция системы подсветки видеоэндоскопа jProbe IQ pro сочетает в себе мощный светодиодный источник света, установленный в рукоятку зонда, и волоконный канал передающий свет в головку зонда. Такая конструкция обеспечивает наивысшие показатели освещенности вплоть до 100 000 Люкс, что в десятки раз превышает показатели зондов с небольшими светодиодами в головке зонда.

Сменные зонды

Возможность быстрой установки (технология FastChange) широкой линейки сменных зондов, различных диаметров, длин и функционала. Сменные зонды устройства обладают механизмом быстрой замены FastChange, которая не требует использования винтов или прочего дополнительного крепежа.

Инструментальный канал

Инструментальный канал пролегает внутри рабочей части зонда и позволяет использовать широкую линейку инструмента для дистанционного извлечения посторонних предметов и мусора, обнаруженных внутри объекта контроля. Пример извлечения (видео записано при помощи видеоэндоскопа jProbe с инструментальным каналом) представлен ниже:

Современные интерфейсы

Базовый блок оснащен различными интерфейсами, такими как USB-A, USB-C, HDMI и т. д., а также может подключаться к внешним устройствам и передавать данные или потоковое видео, в том числе по беспроводному соединению. jProbe IQ pro обладает 128 ГБ встроенной памяти и возможностью подключения сменных USB накопителей, что позволяет записывать миллионы фото и тысячи часов видео высочайшей разрешающей способности.

Длительная автономная работа

Измерительный видеоэндоскоп jProbe IQ pro оснащается быстросъемными блоками питания с повсеместно распространенным типом аккумуляторных батарей Li-Ion 18650. Аккумуляторные блоки устройства обладают механизмом быстрой замены FastChange, которая не требует использования винтов или прочего дополнительного крепежа.

«Честная» разрешающая способность

Сенсорный FHD дисплей

Возможность вывода изображения на дополнительный внешний монитор

Уникальная технология потоковой передачи позволяет выводить изображение реального времени с видеокамеры в головке зонда на внешние пользовательские устройства:

1. Проводным способом по HDMI на монитор, ТВ или проектор;

2. Беспроводным способом на Android / iOS.

Устойчивость к механическим повреждениям

Зонд jProbe IQ pro обладает многослойной оплеткой (внешний слой из вольфрамового плетения) и прочим конструктивом, обеспечивающим устойчивость к ударным нагрузкам, изгибу, скручиванию.

Водонепроницаемость

Прочность и долговечность устройства достигается благодаря использованию специальных материалов и технологий. Базовый блок устройства обладает степенью защиты корпуса IP57 (защита от струй воды / полная защита от пыли). Зонд устройства может погружаться в воду, а так же устойчив к воде, маслам, бензину, керосину и некоторым агрессивным средам.

Спектр применения

jProbe IQ pro находит широкое применение в авиации, автомобилестроении, кораблестроении, электротехнике, химической промышленности, электроэнергетике и других современных отраслях промышленности, производства и технического обслуживания сложной техники.

Широкий комплект поставки

В стандартный комплект поставки jProbe IQ pro входит все необходимое для незамедлительного начала работ.
