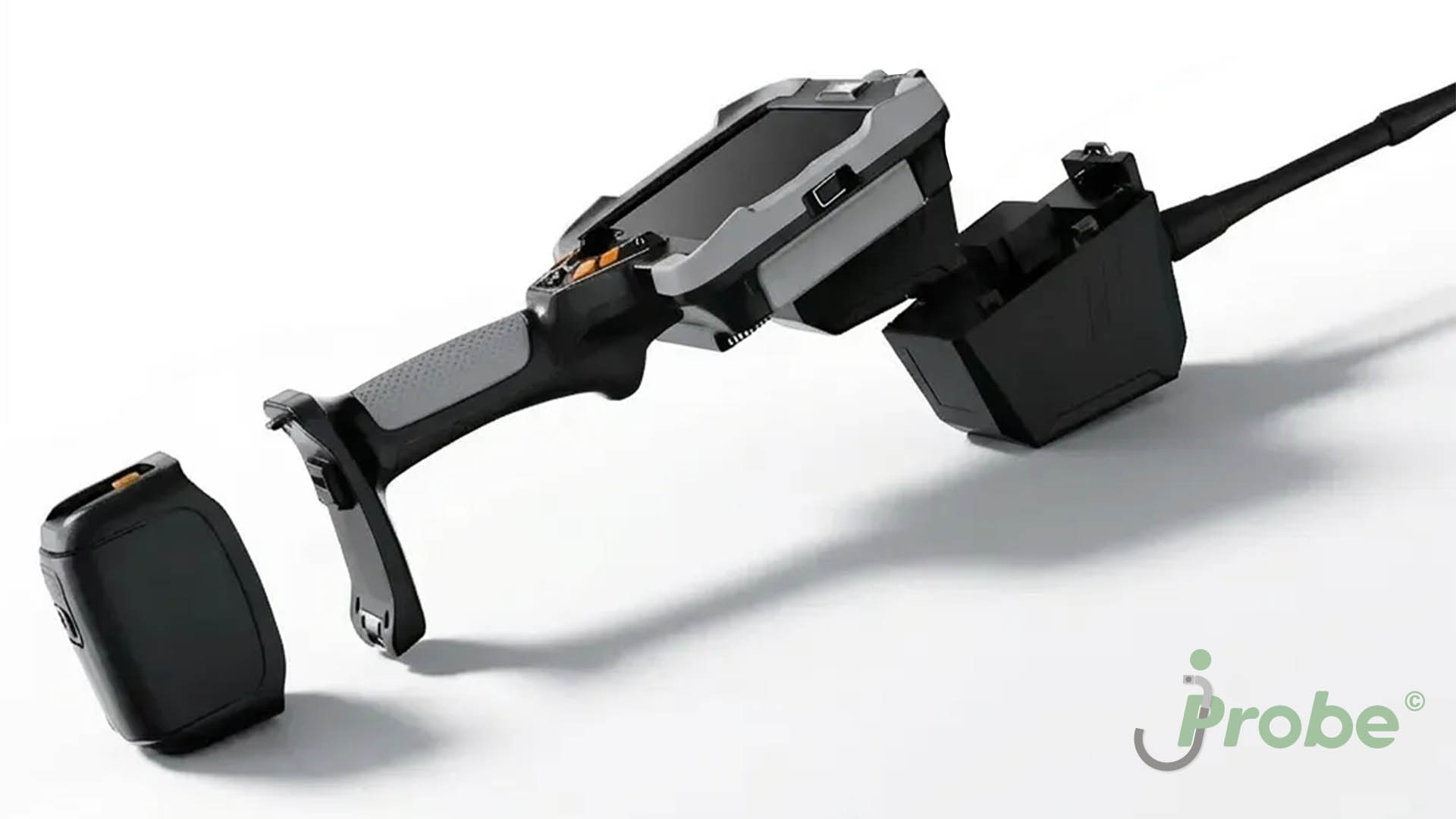

jProbe IQ

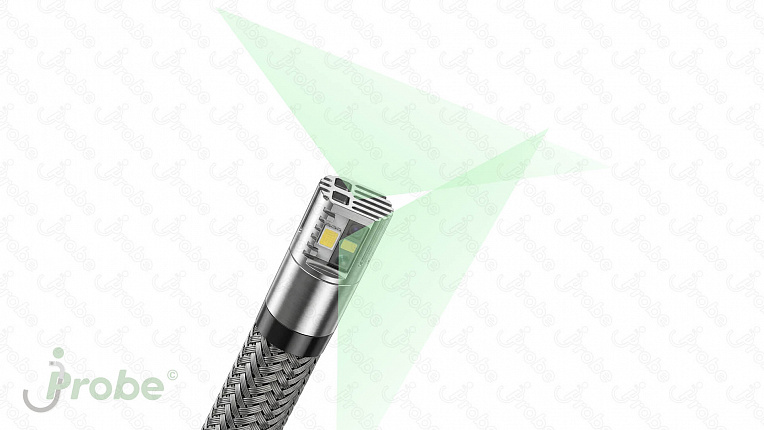

Уникальный 3D измерительный зонд с прямой и боковой стереопарой

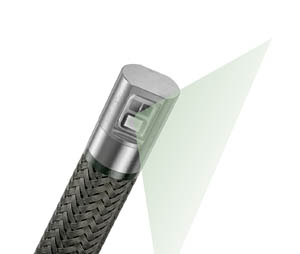

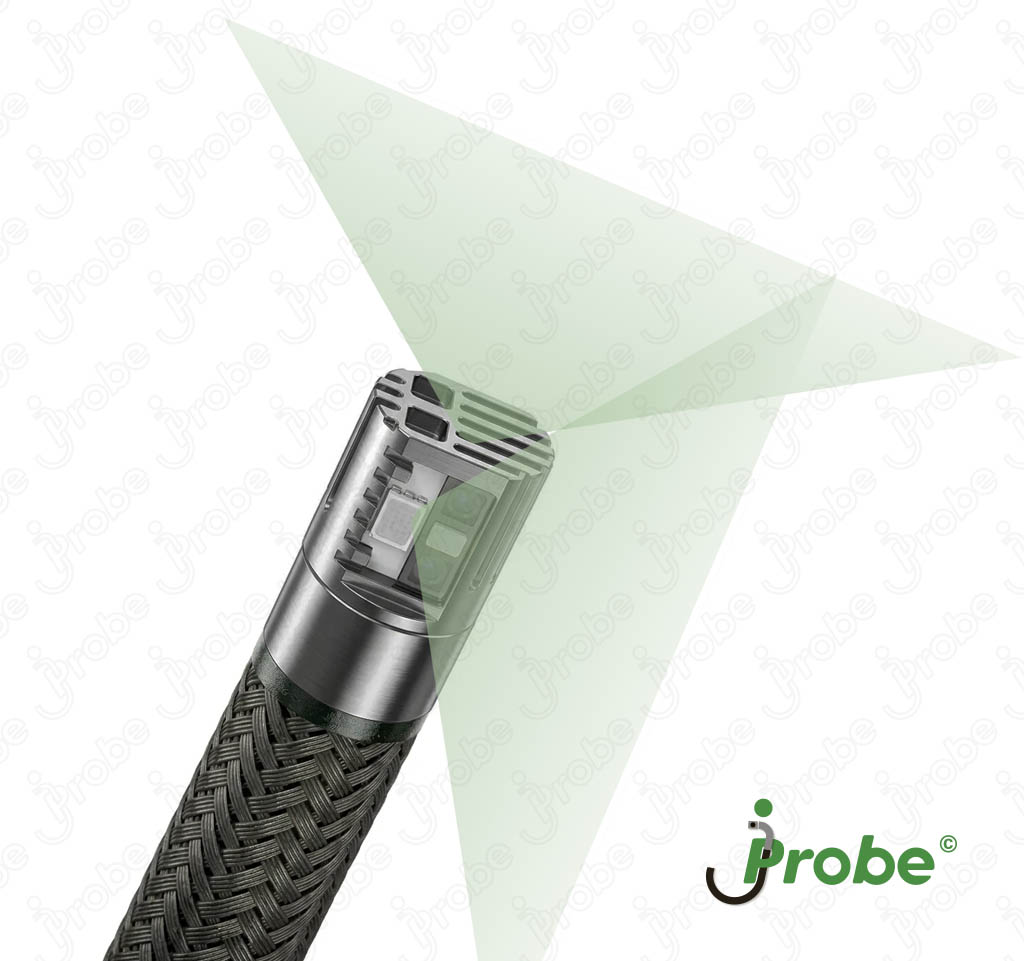

Головка зонда модификации D 3DM вмещает четыре видеомодуля, образующие две 3D измерительные стереопары, что позволяет измерять длины, глубины и площади как в прямом, так и боковом направлении обзора, и все это на базе одного эндоскопического зонда. Переключение между стереопарами происходит при помощи клавиши сенсорного интерфейса.

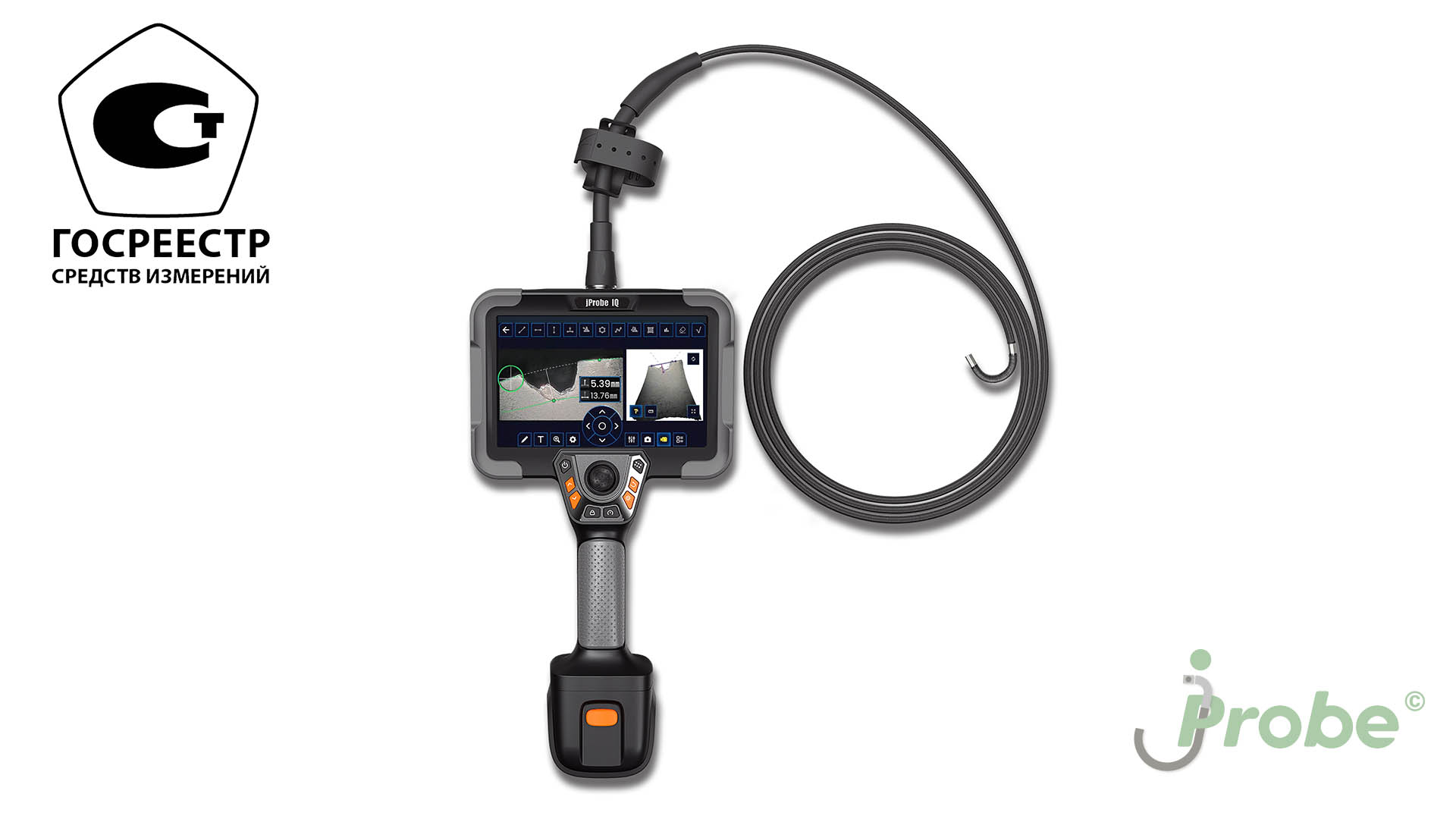

Измерительные возможности (Реестр СИ № 89037-23)

jProbe IQ внесен в государственный реестр средств измерений под № 89037-23, что подтверждает измерительные возможности и достоверность результатов измерений. Значения, полученные jProbe IQ, могут использоваться в различных юридических процессах и официальных документах без каких-либо негативных последствий для эксплуатирующей организации.

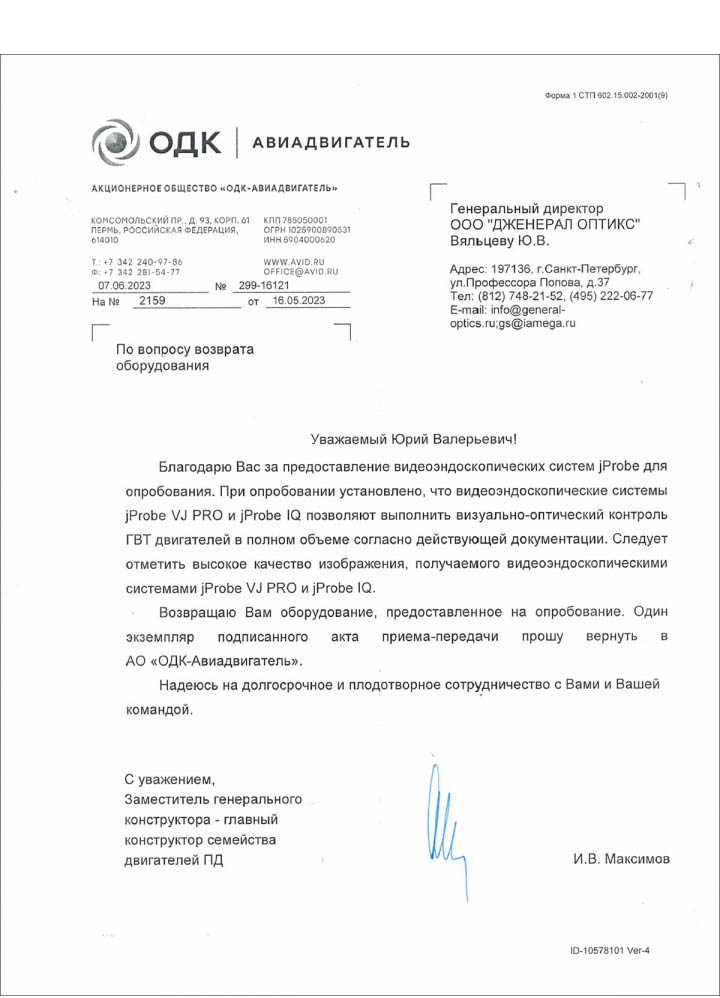

Успешная апробация в АО «ОДК-Авиадвигатель»

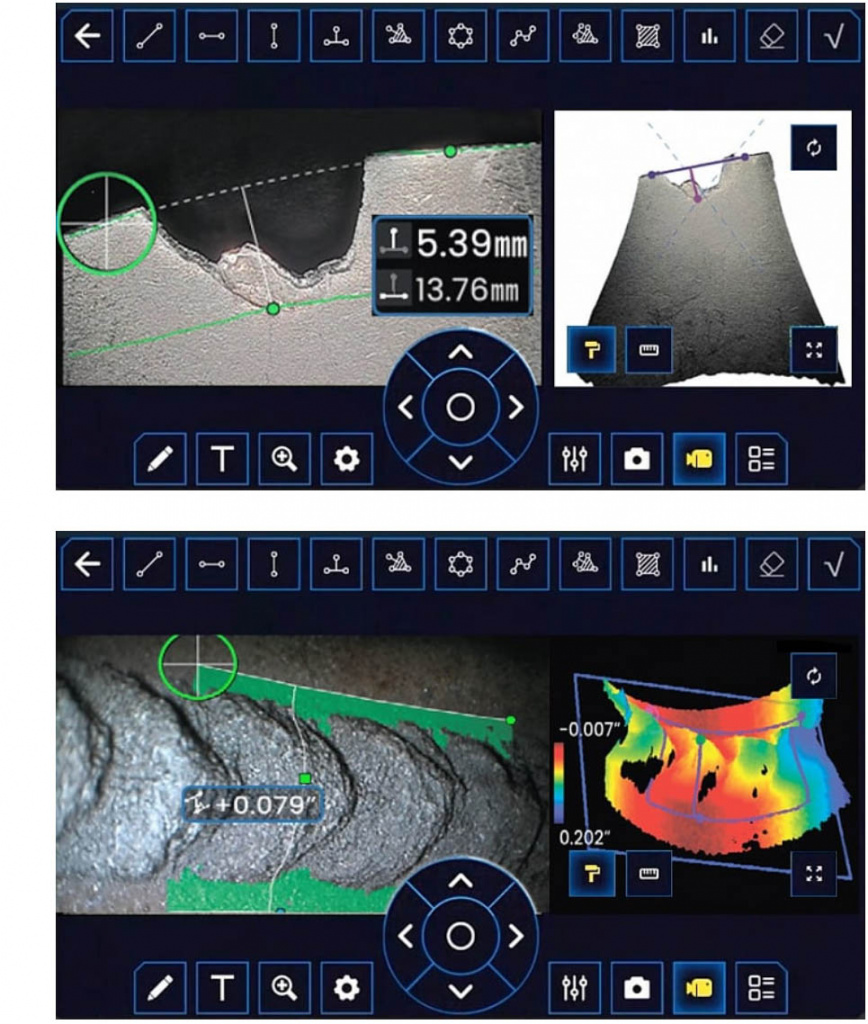

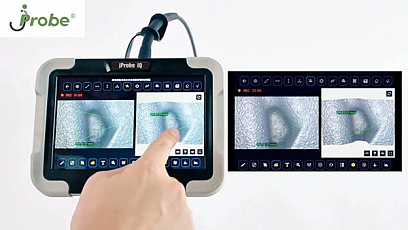

Широкий спектр производимых измерений

Произвольное измерение расстояния между двумя точками, измерение расстояния между двумя точками по горизонтали, измерение расстояния между двумя точками по вертикали, измерение расстояния по перпендикуляру между точкой и заданной линией, измерение глубины/ высоты, измерение периметра произвольного многоугольника, измерение расстояния между точками ломаной линии, измерение глубины/высоты по перпендикуляру между плоскостью и заданной линией, измерение площади произвольной фигуры, построение профиля поперечного сечения.

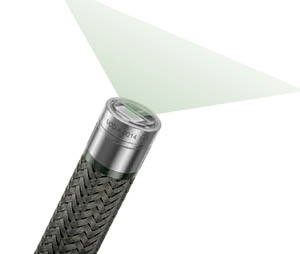

Специальная конструкция зондов для стереоскопических 3D измерений

Два видеомодуля сверхвысокой разрешающей способности, встроенные в головку зонда, создают стереопару, необходимую для стереоскопических 3D-измерений. Такая конструкция является более выигрышной, нежели использование стереообъективов в классических измерительных видеоэндоскопах. Совокупное разрешение двух видеосенсоров вдвое выше, нежели разрешение видеоэндоскопа с одним видеосенсором и сменным стереобъективом, что напрямую сказывается на точности измерений. Такая конструкция является более выигрышной, нежели использование классических стерео объективов, обладающих множеством минусов:

1. Реализуются на базе видеосенсоров меньшей разрешающей способности ~0,6 Мп;

2. Стоят тысячи у.е. за шт.

3. Снижают светочувствительность видеосенсора

4. Удлиняют головку зонда и снижают маневренность и повышают риск застревания

5. Клинят на резьбе головки камеры зонда

6. Теряются, в т. ч. внутри объекта контроля

Короткая головка измерительных зондов

Короткая головка измерительных зондов делает зонды наиболее компактными, а значит универсальными, относительно измерительных моделей сторонних производителей. Это неоспоримое преимущество обеспечивает зонды IQ наибольшей маневренностью и существенно расширяет спектр возможного применения.

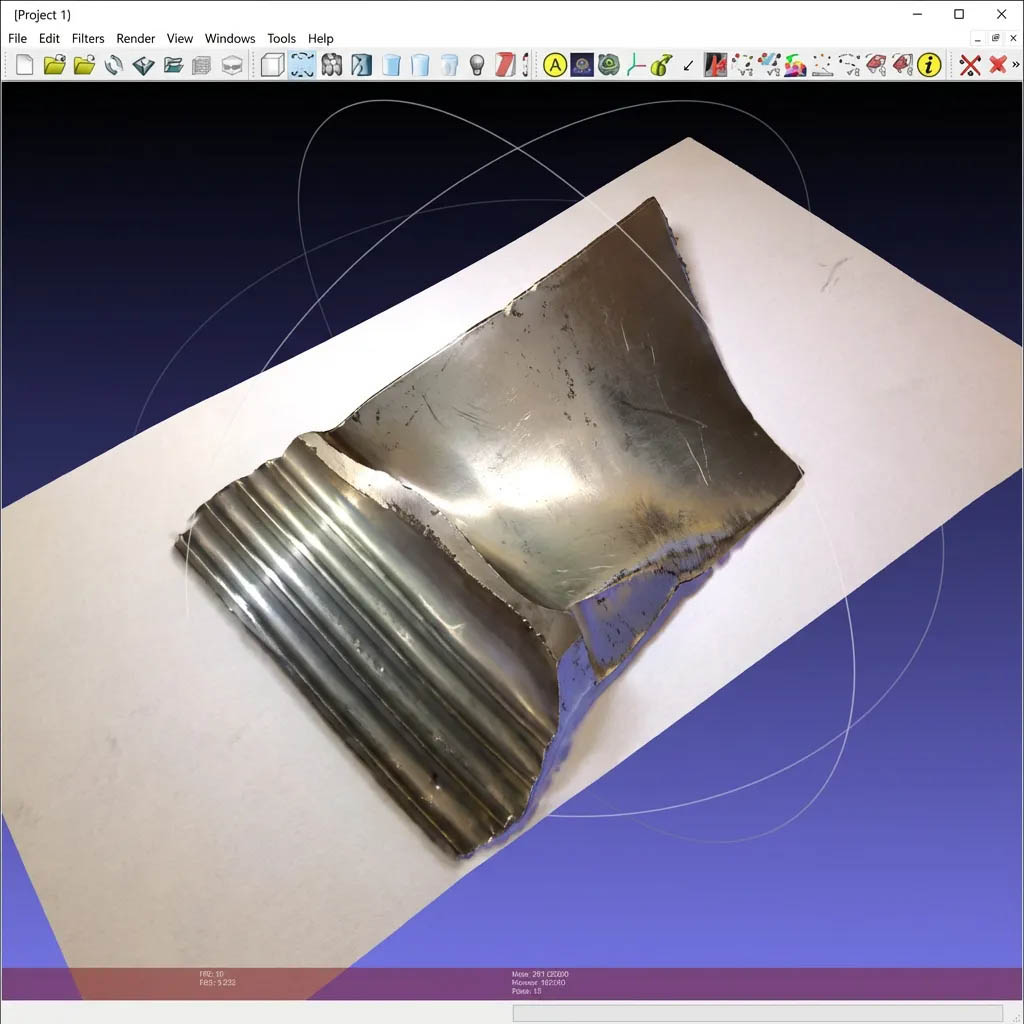

Экспорт трехмерных моделей на ПК

Функционал jProbe VJ-PRO 3D позволяет экспортировать измерительные данные на персональный компьютер с целью более подробного изучения и вторичных измерений, а также использования алгоритмов автоматического распознавания дефектов (искусственный интеллект) или аналитического программного обеспечения.

Искусственный интеллект

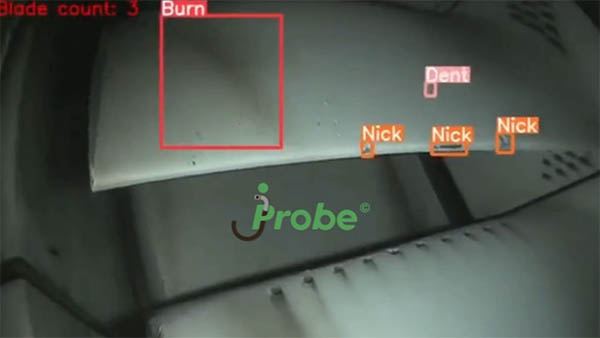

Внедренные в jProbe IQ алгоритмы искусственного интеллекта позволяют распознавать дефекты лопаток авиационных и энергетических турбин: прогары, вмятины, забоины, а так же производить подсчет количества лопаток при прокрутке ступени.

Дистанционная фокусировка RF (Remote Focus)

1. Стоят тысячи у.е. за шт.
2. Снижают светочувствительность видеосенсора
3. Удлиняют головку камеры зонда и снижают маневренность
4. Клинят на резьбе головки камеры зонда
5. Теряются, в т. ч. внутри объекта контроля

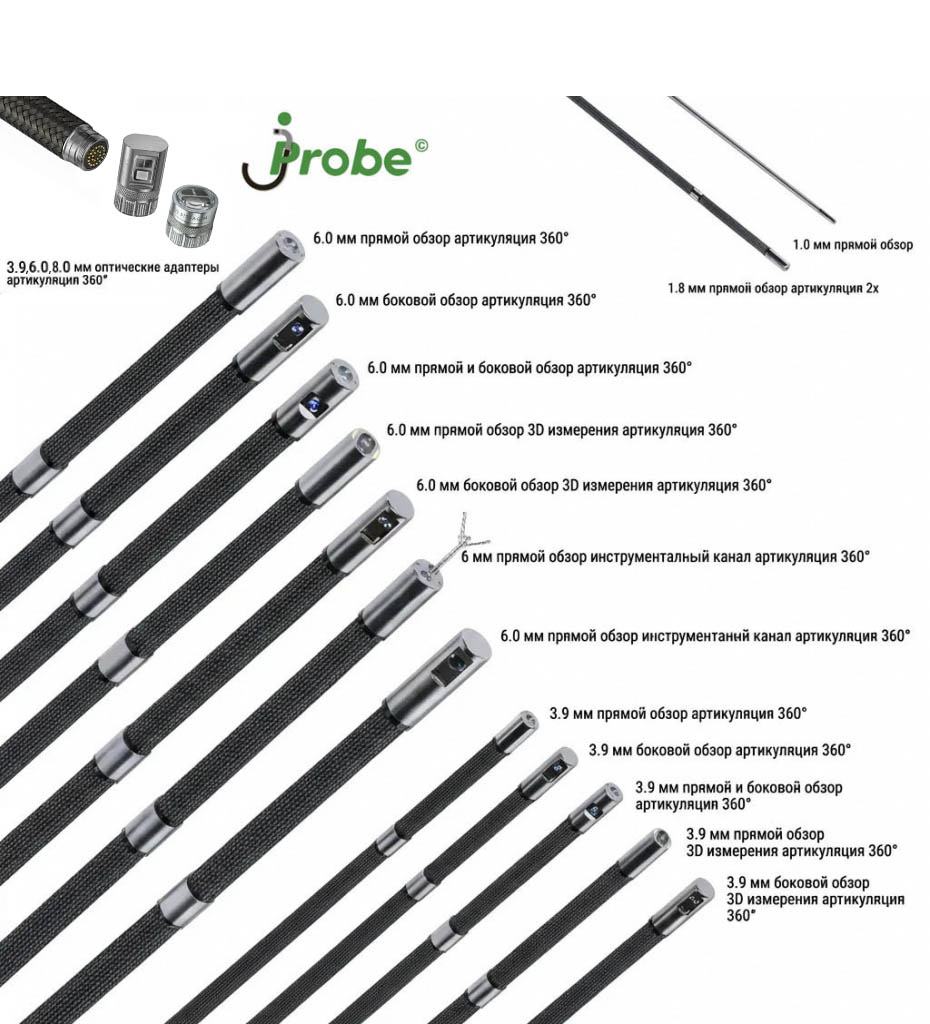

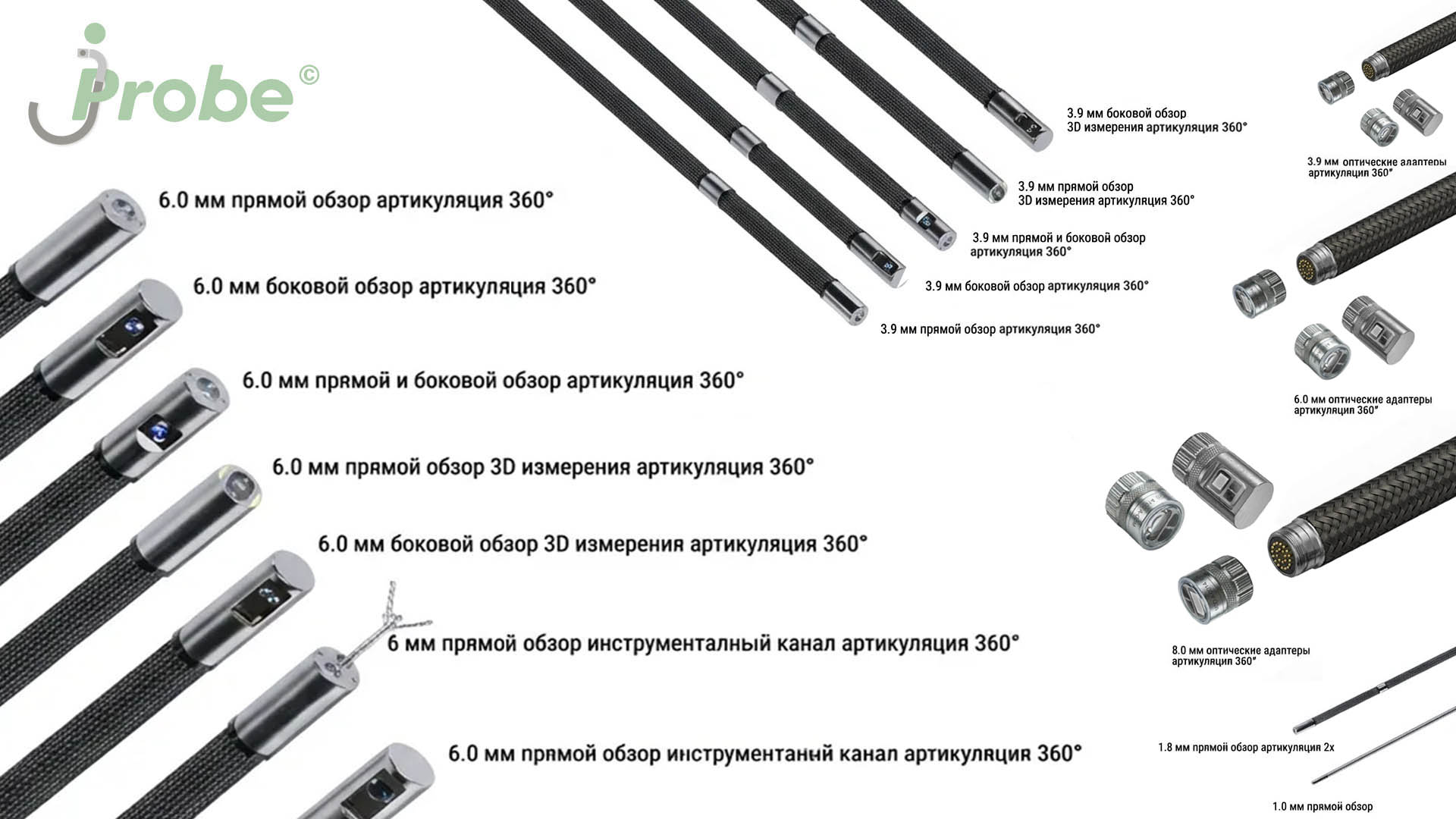

Широкая линейка быстросменных зондов

Включает в себя зонды длиною до 10 м и диаметром от 1.0 мм с различным устройством оптической системы и функционалом: с прямым и боковым обзором (дуальный видеомодуль), с резьбой и сменными объективами, с внутренним инструментальным каналом (извлечение посторонних предметов), а также с дистанционной фокусировкой RF.

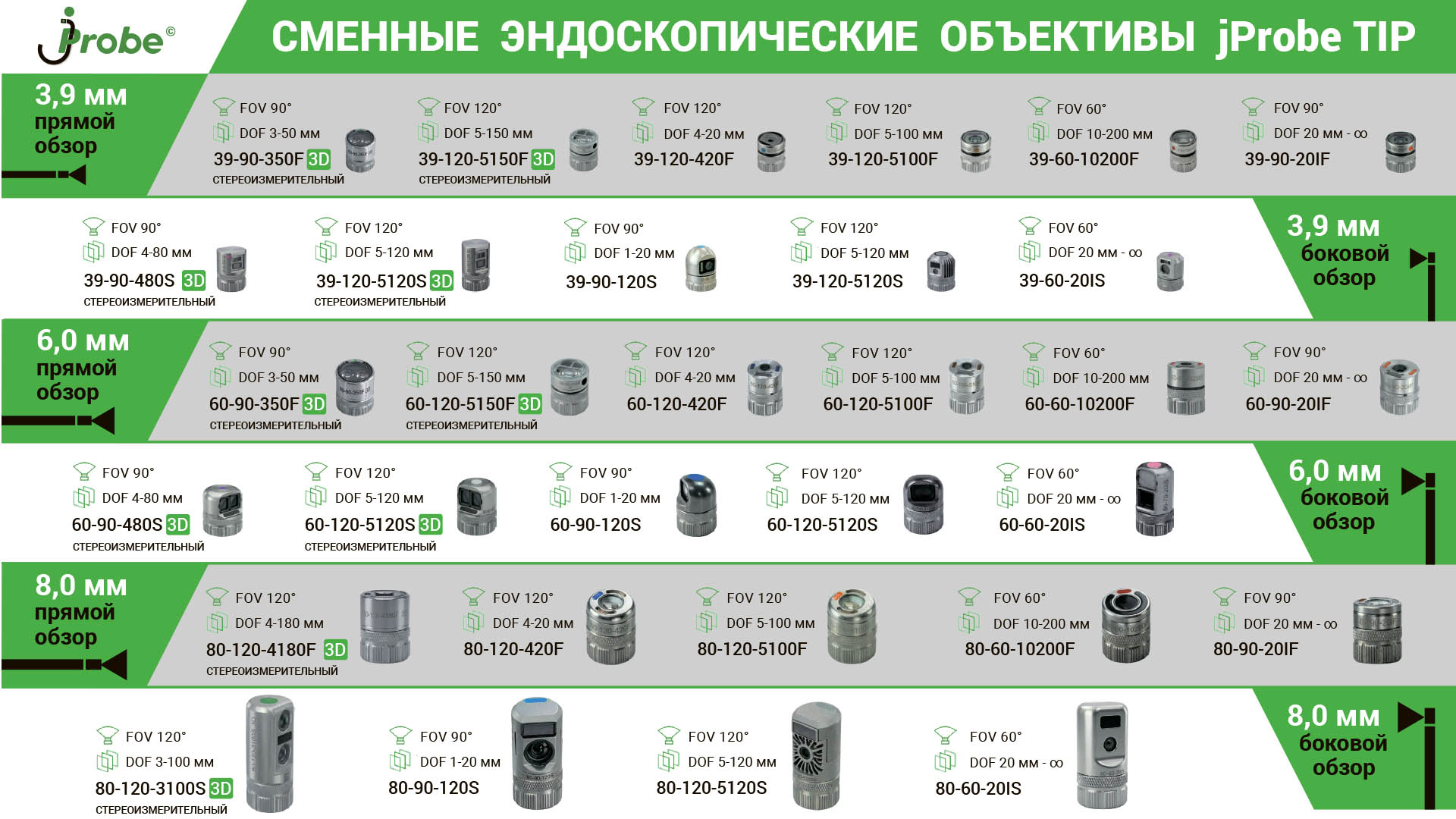

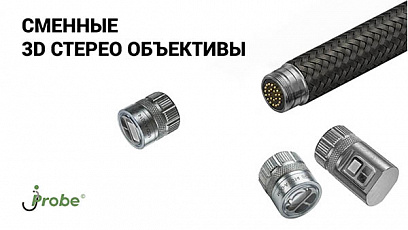

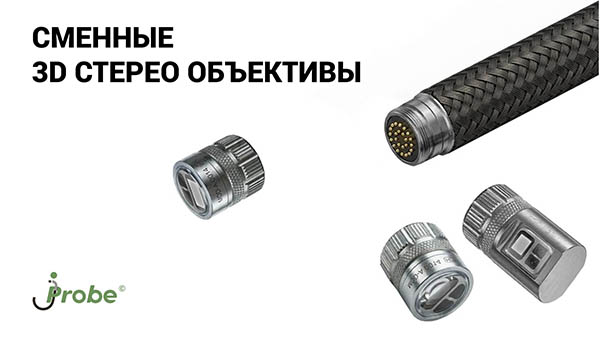

Резьба для оптических адаптеров

Оптическая конструкция и двойная резьба на головке видеокамеры зонда позволяют использовать широкую линейку сменных оптических адаптеров с различной глубиной резкости, полем и направлением обзора.

Инструментальный канал

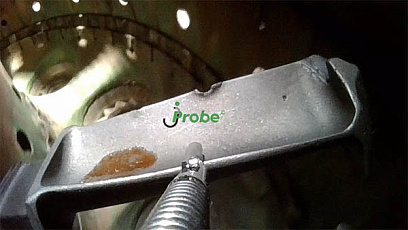

Инструментальный канал пролегает внутри рабочей части зонда и позволяет использовать широкую линейку инструмента для дистанционного извлечения посторонних предметов и мусора, обнаруженных внутри объекта контроля. Пример извлечения (видео записано при помощи видеоэндоскопа jProbe с инструментальным каналом) представлен ниже:

Встроенный датчик температуры головки зонда с индикацией и сигнализацией

В головку зонда видеоэндоскопа jProbe IQ встроен температурный датчик. Значение датчика выводится на дисплее видеоэндоскопа. В случае выхода за пределы температурного диапазона эксплуатации срабатывает сигнализация.

Гибридная оптико-волоконная подсветка

Конструкция системы подсветки видеоэндоскопа jProbe IQ сочетает в себе мощный светодиодный источник света, установленный в рукоятку зонда, и волоконный канал передающий свет в головку камеры зонда. Такая конструкция обеспечивает наивысшие показатели освещенности вплоть до 100 000 Люкс, что в десятки раз превышает показатели зондов с небольшими светодиодами в головке камеры зонда.

«Честное» разрешение

Искусственное «растягивание картинки» или «размножение» пикселей (интерполяция) исключается. Аппаратная разрешающая способность видеосенсора в головке зонда пиксель в пиксель соответствует видимому на дисплее, а также записываемому в виде фото или видео изображению. Вычислительный графический процессор последнего поколения ускоряет интервал записи фото и видео, а также делает изображение реального времени более четкими и плавными.

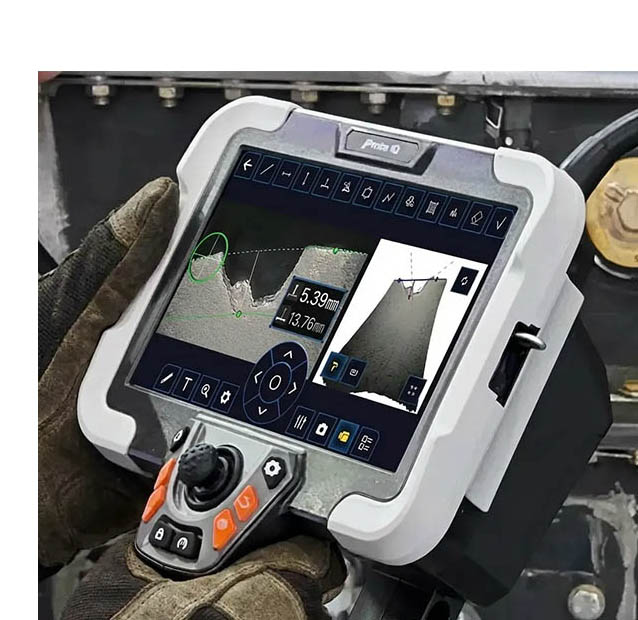

Трансрефлективный FHD дисплей

Трансрефлективный FHD дисплей (технология Full View — максимальный угол обзора), ударопрочный и сенсорный, с реалистичной цветопередачей (технология Full-color), в точности соответствует разрешающей способности видеоcенсора в головке зонда, не снижая качество выводимого изображения.

Вывод изображения на внешние устройства

Уникальная технология потоковой передачи позволяет выводить изображение реального времени с видеокамеры в головке зонда на внешние пользовательские устройства:

1. Проводным способом по HDMI на монитор, ТВ или проектор;
2. Беспроводным способом на Android / iOS.

Длительная автономная работа

Устойчивость к механическим повреждениям, воде, маслам и агрессивным средам

Зонд jProbe IQ обладает многослойной вольфрамовой оплеткой и прочим конструктивом, обеспечивающим устойчивость к ударным нагрузкам, изгибу, скручиванию, а так же воде, маслам, бензину, керосину и некоторым агрессивным средам.

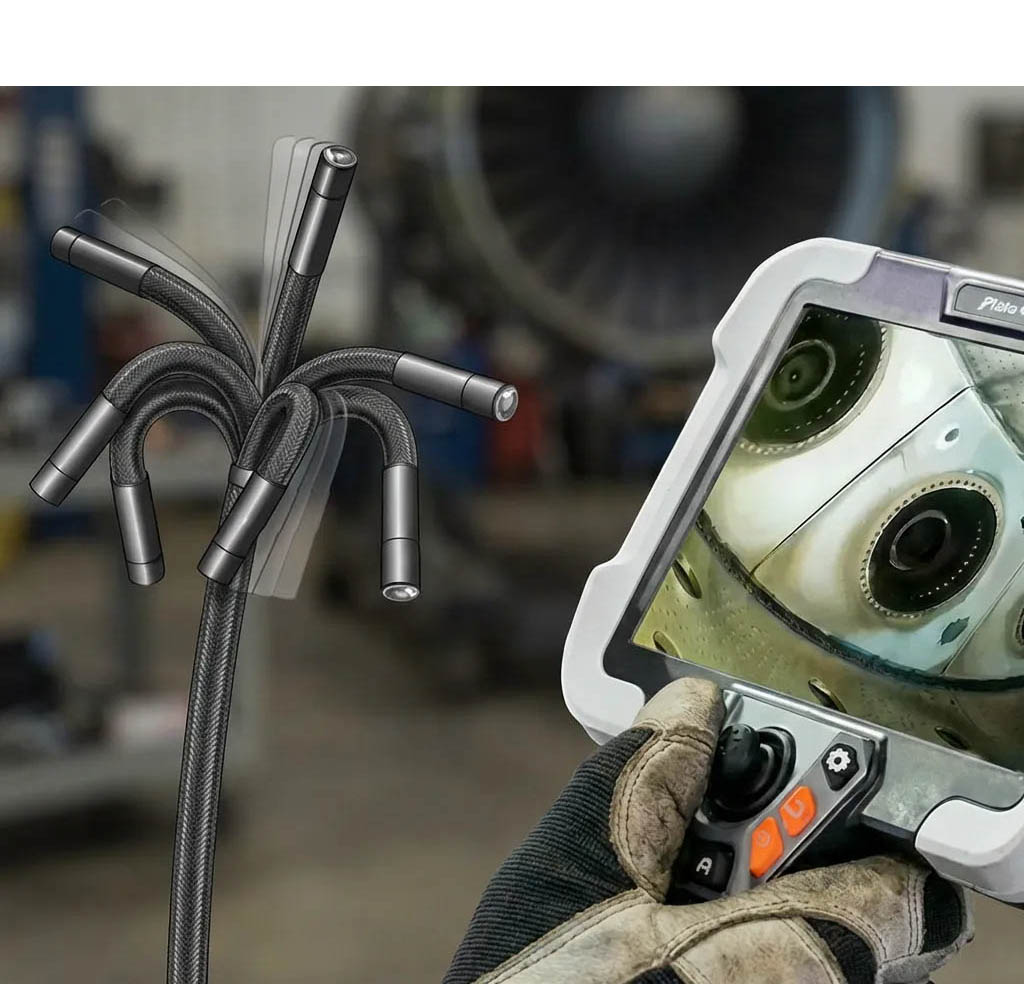

Всестороннее моторизованное управление джойстиком с функцией блокировки

Моторизованное управление изгибом дистальной части зонда реализовано с использованием сервоприводов в механизме артикуляции видеоэндоскопа, что обеспечивает плавное многоступенчатое перемещение. Управление происходит при помощи чувствительного джойстика. Артикуляция может производиться в двух режимах: точный / ускоренный. Механизм блокировки позволяет зафиксировать положение изгиба дистальной части зонда.

Современные интерфейсы

jProbe IQ позволяет подключать к себе гарнитуру для записи и прослушивания аудиокомментариев к видео, выводить потоковое изображение на дополнительный внешний монитор или телевизор по HDMI (в случае необходимости), переносить файлы из памяти видеоэндоскопа на персональный компьютер используя Type-C, а также подключать сменные накопители данных SD или USB. Все интерфейсы надежно защищены от влаги и пыли резиновыми герметичными накладками.

Устойчивость к механическим повреждениям, воде, маслам и агрессивным средам

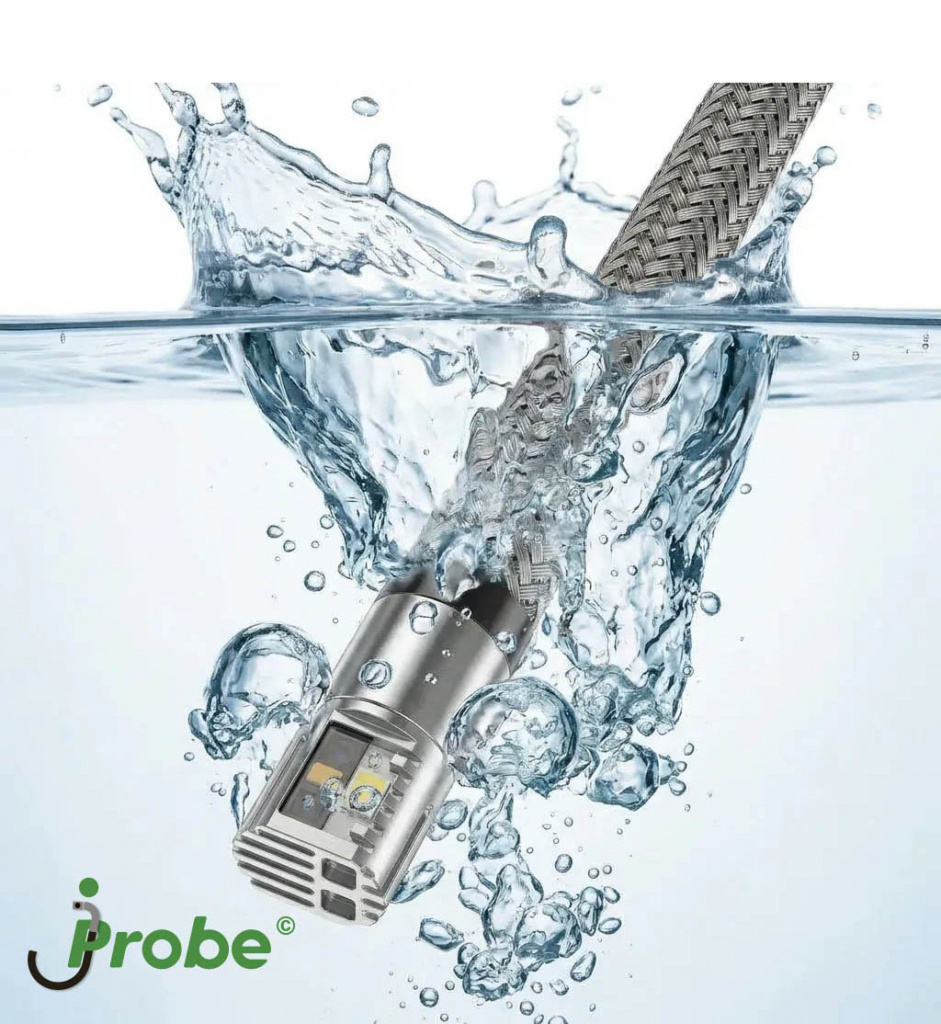

Базовый блок устройства обладает степенью защиты корпуса IP57 (защита от струй воды / полная защита от пыли). Зонд устройства полностью устойчив к погружению в жидкость.

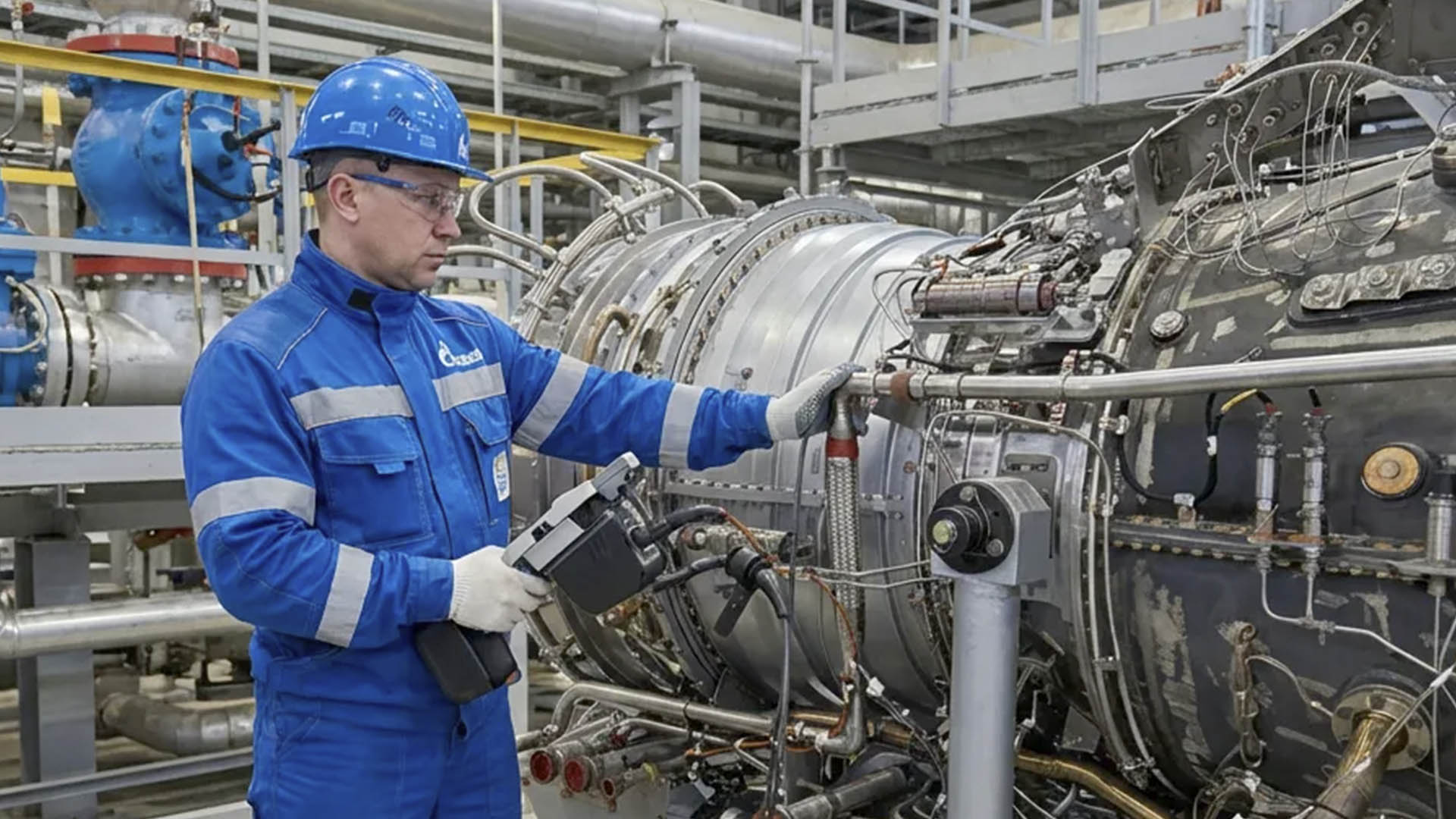

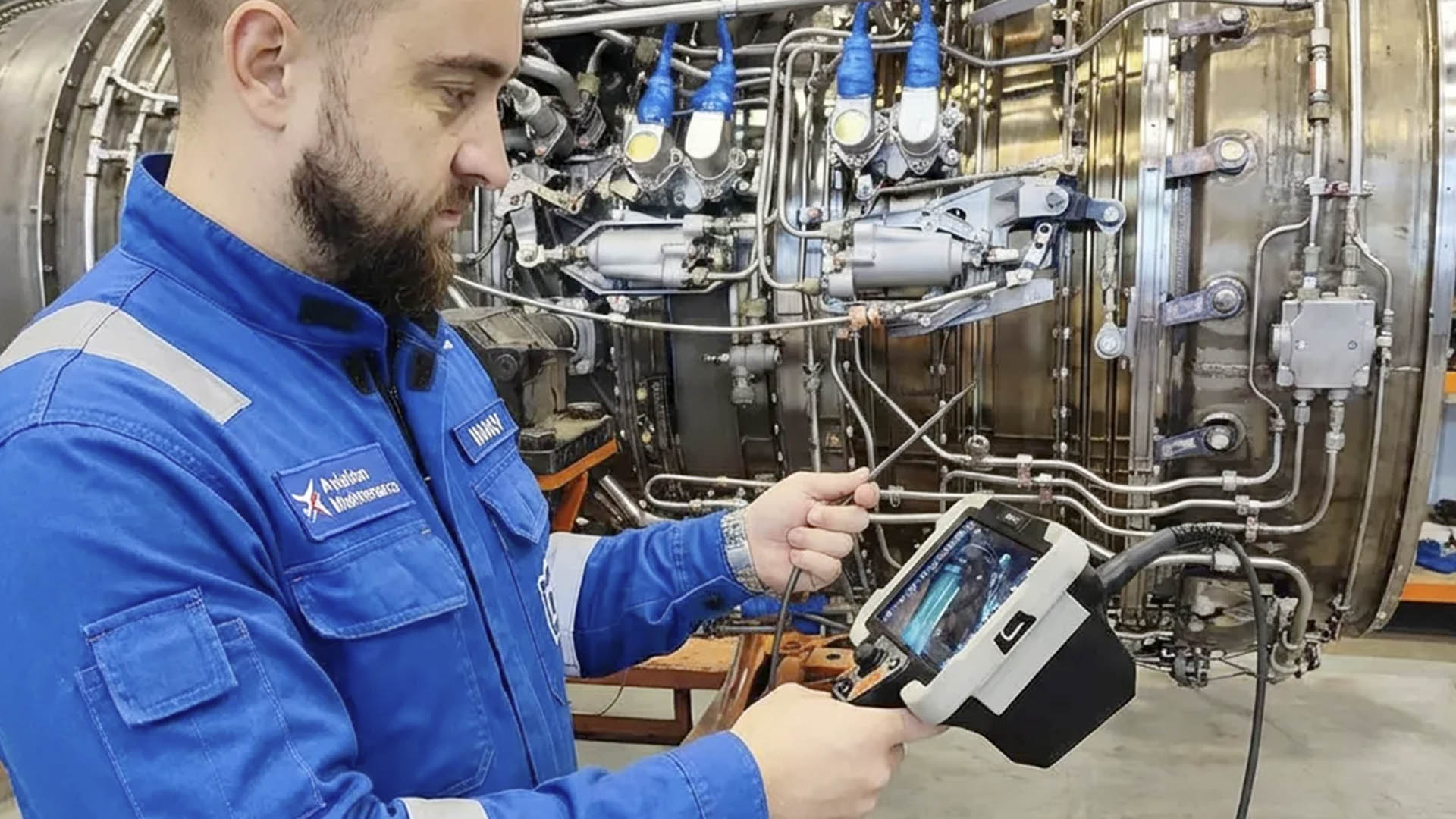

Широкий спектр применения

jProbe IQ находит свое применение при эндоскопии передаточных механизмов, эндоскопии авиационных двигателей, эндоскопии ружейных стволов, эндоскопии автомобиля, эндоскопии малых двигателей, эндоскопии в автомобилестроении, эндоскопии буровых установок, эндоскопии компрессоров, эндоскопии газотурбинных установок, эндоскопии литых изделий, эндоскопическом поиске коррозии, эндоскопии насосного оборудования, эндоскопии теплообменников, эндоскопии электронных устройств, эндоскопии дизельных двигателей, эндоскопии объектов ЖКХ и т.д.

Комплект поставки

Комплект поставки jProbe IQ включает все необходимое для полноценной работы.
