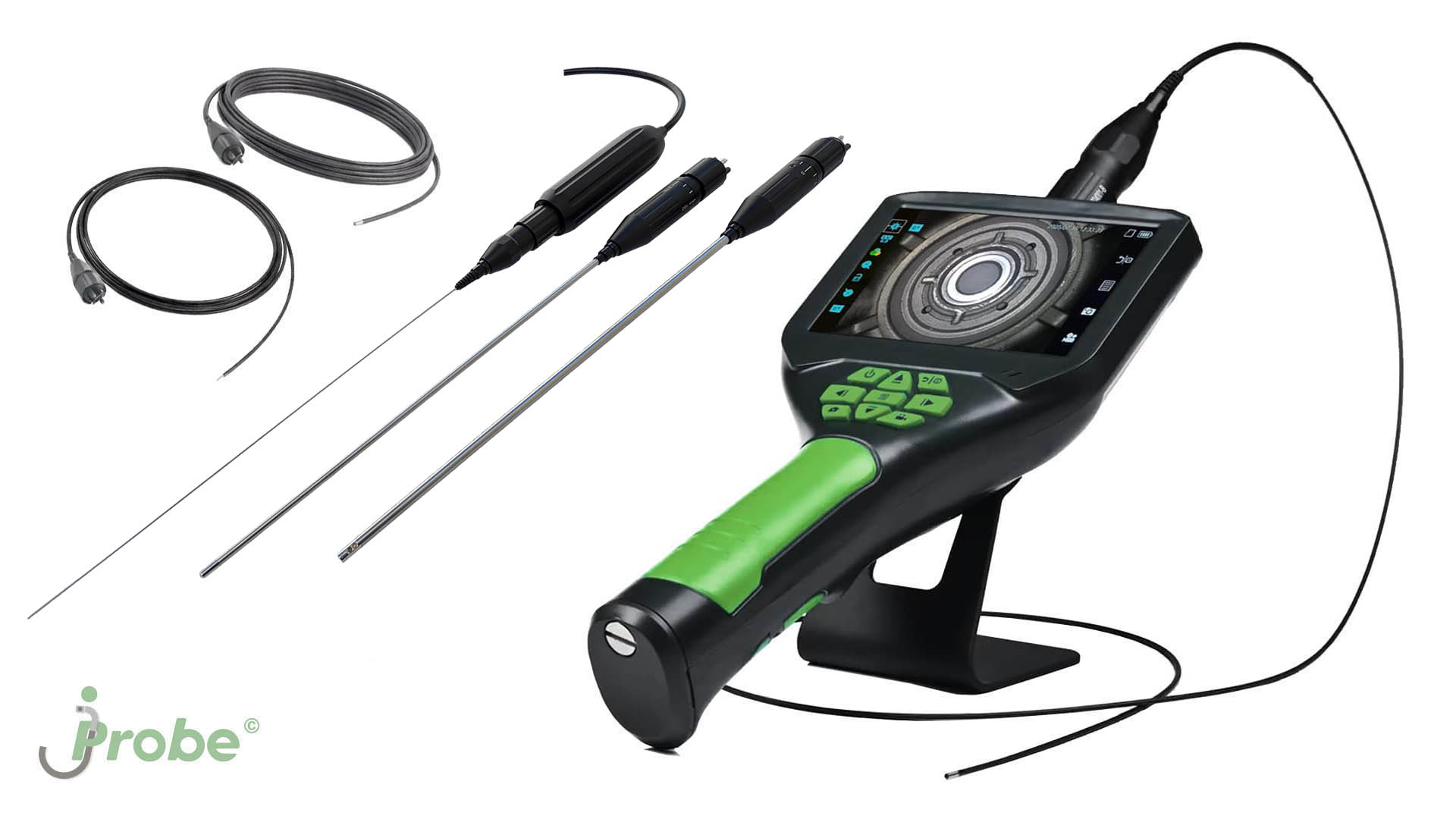

jProbe MX expert

Широкая линейка сменных зондов

Превосходная эргономика

Вес эндоскопа составляет всего 460 гр. Простой, интуитивно понятный, качественный в исполнении, легкий и эргономичный, jProbe MX expert станет вашим надежным помощником в решении повседневных задач дистанционного визуального контроля.Эргономика технического видеоэндоскопа критически важна для снижения физической нагрузки на оператора и повышения точности диагностики в ходе длительных и сложных инспекций. Правильное распределение веса прибора, интуитивно понятное расположение органов управления и качественный дисплей позволяют специалисту меньше отвлекаться на дискомфорт, что напрямую влияет на скорость обнаружения дефектов, предотвращает операторские ошибки и минимизирует риск развития профессиональных заболеваний суставов и мышц. jProbe MX expert обладает ультра компактным корпусом и малым весом. Прибор может удерживаться и управляться одной рукой.

Светодиодная подсветка повышенной интенсивности

Система подсветки видеоэндоскопа jProbe MX expert построена на базе микросветодиодов новейшего поколения, что позволяет добиться высокой яркости при компактных размерах осветительного модуля. Такое решение особенно важно для инспекционного оборудования, где необходимо совместить мощный световой поток с малым диаметром рабочей части. Микросветодиоды обеспечивают стабильное и равномерное освещение зоны осмотра, помогают снизить вероятность появления затемнённых участков и делают изображение более чётким и информативным. Благодаря этому оператор получает качественную визуализацию внутренних поверхностей, деталей и дефектов даже в сложных условиях контроля.

Мощная подсветка до 20 000 Люкс позволяет эффективно работать не только в узких каналах, но и в крупных скрытых полостях, где обычного уровня подсветки часто оказывается недостаточно. Это особенно актуально при обследовании протяжённых внутренних участков, объёмных камер, технологических ниш и других труднодоступных зон. Мощная подсветка улучшает различимость мелких элементов, повышает точность диагностики и упрощает проведение детального осмотра. В результате специалист может быстрее обнаруживать повреждения, следы износа, загрязнения и иные особенности состояния объекта без необходимости применения дополнительных внешних источников света.

Детальное реалистичное изображение

Детализированное реалистичное изображение технического видеоэндоскопа необходимо для точного визуального контроля и диагностики: оно позволяет уверенно распознавать микротрещины, коррозию, задиры, отслоения, нагар и посторонние включения, отличать дефект от загрязнения или блика, а также оценивать глубину и протяженность повреждений по фактуре и теням. Высокая реалистичность снижает риск ошибочной интерпретации, помогает корректно настраивать экспозицию и подсветку под материал и геометрию полости и дает возможность фиксировать «как есть» состояние узла без разборки.

Кроме того, такое изображение необходимо для документирования результатов и принятия технических решений: по четким кадрам проще составлять отчеты, прикладывать доказательную базу к рекламациям, согласовывать ремонт и контролировать динамику состояния при повторных инспекциях. Реалистичная картинка повышает воспроизводимость контроля между разными операторами, облегчает удаленные консультации и обучение персонала, а также позволяет выполнять точные измерения (при наличии метрологических функций) и корректно сопоставлять выявленные дефекты с требованиями регламентов и допусков. Это особенно критично в отраслях с жесткими требованиями к безопасности и надежности — авиации, нефтегазе, энергетике и тяжелом машиностроении, где один пропущенный дефект может привести к аварии или простою оборудования на миллионы. Высокая детализация минимизируетсокращает общее время инспекции в 2–3 раза за счет отсутствия необходимости в повторных операциях.

Защита от перегрева

Интеграция прецизионного температурного датчика непосредственно в головку зонда jProbe MX expert является критически важным элементом защиты дорогостоящей оптики и электроники. В процессе работы в условиях высокотемпературных сред, таких как неостывшие двигатели или промышленные установки, риск термического повреждения видеосенсора и светодиодной подсветки значительно возрастает. Датчик в режиме реального времени отслеживает тепловую нагрузку на дистальный конец прибора и мгновенно транслирует актуальные показатели на основной дисплей. Такая прозрачность данных позволяет оператору полностью контролировать ситуацию, своевременно реагируя на изменения температуры и предотвращая необратимую деградацию полупроводниковых компонентов и линз.

Поддержка безопасности эксплуатации дополняется интеллектуальной системой многоступенчатой сигнализации, встроенной в базовый блок видеоэндоскопа. Вместо простого отключения прибор использует эшелонированную систему оповещений: при достижении определенных пороговых значений система предупреждает пользователя о росте температуры визуальными или звуковыми сигналами. Это дает инспектору запас времени для завершения критически важного этапа осмотра или безопасного извлечения зонда из зоны перегрева. Такая многоуровневая защита минимизирует вероятность человеческого фактора и существенно продлевает срок службы оборудования, исключая ситуации, когда критический перегрев мог бы остаться незамеченным до момента поломки.

Сравнительные измерения

Сравнительные измерения в технической эндоскопии необходимы для точной оценки размеров и масштабов выявленных дефектов относительно известных эталонных объектов. Внедрение специальных калибровочных штангенциркулей, маркеров на рабочем канале или оптических систем с наложением сетки позволяет оператору соотнести длину трещины, глубину коррозии или диаметр изношенного отверстия с реальными габаритами. Без такой калибровки визуальные наблюдения остаются субъективными, что приводит к ошибкам в диагностике и последующему планированию ремонта.

Такие измерения обеспечивают объективность данных для технического отчета, позволяя отслеживать динамику деградации конструкции во времени и оценивать эффективность проведенных ремонтов. Например, сравнение текущих показателей с базовыми данными предыдущих инспекций помогает прогнозировать остаточный ресурс узла и оптимизировать график обслуживания. В итоге это снижает риски аварийных ситуаций, минимизирует простои оборудования и способствует обоснованному распределению бюджета на капитальные работы.

Контактные измерения

Контактные измерения в технической эндоскопии необходимы для получения максимально точных физических параметров дефекта, когда визуальная оценка через линзу может быть искажена расстоянием или углом обзора. Путем непосредственного соприкосновения измерительного щупа с поверхностью объекта специалист получает достоверные данные о геометрических параметров тех или иных объектов и дефектов. Этот метод исключает оптические погрешности и позволяет с высокой точностью подтвердить критическое состояние узла, которое невозможно определить бесконтактными способами.

Кроме того, контактные методы незаменимы при проведении ультразвуковой или вихретоковой дефектоскопии через канал эндоскопа для выявления скрытых внутренних повреждений металла. Таким образом, контактные измерения превращают эндоскоп из средства простого визуального осмотра в полноценный инструмент неразрушающего контроля, обеспечивающий документальное обоснование результатов контроля.

Промышленный IPS дисплей

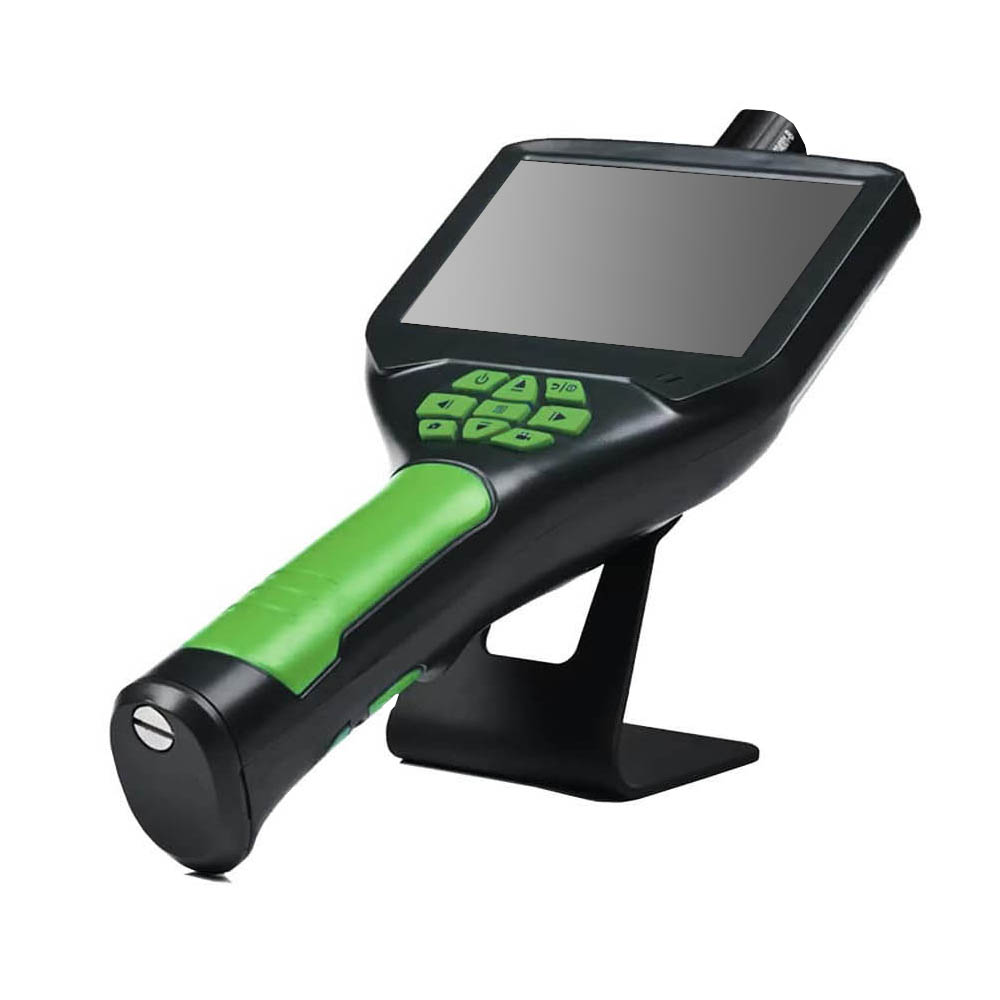

Базовый блок MX expert оснащен промышленным 5-дюймовым IPS-дисплеем, который обеспечивает высокую четкость и естественную цветопередачу изображения при работе в самых разных условиях. Благодаря технологии IPS экран сохраняет стабильное качество картинки даже при изменении угла обзора, что особенно удобно при коллективном осмотре или работе в ограниченном пространстве. На таком дисплее хорошо различимы мелкие детали, трещины, загрязнения и другие дефекты, что повышает точность диагностики и делает процесс инспекции более наглядным и комфортным.

Кроме того, промышленное исполнение дисплея рассчитано на эксплуатацию в сложной рабочей среде, где оборудование может подвергаться вибрации, пыли, перепадам температуры и другим внешним воздействиям. Экран помогает оператору быстро оценивать состояние объекта в реальном времени без необходимости подключения к дополнительным устройствам. Это особенно важно при проведении технического обслуживания, когда требуется оперативно принимать решения и получать максимально информативное изображение для дальнейшего анализа и документирования результатов осмотра.

Устойчивость к воде, маслам и агрессивным средам

Технический видеоэндоскоп jProbe MX expert обладает устойчивостью к воде, маслам и агрессивным средам, поскольку он предназначен для инспекции труднодоступных мест в промышленных, автомобильных и инженерных условиях —, внутри двигателей, трубопроводов, гидравлических систем или химических резервуаров, где неизбежно контактирует с жидкостями, смазками, коррозионными веществами, пылью и высокими температурами. Без такой защиты камера быстро выйдет из строя из-за коррозии, загрязнения оптики или короткого замыкания, что сделает инструмент непригодным для надежной диагностики и осмотра в реальных рабочих сценариях, где чистота и безопасность окружающей среды не гарантированы.

Для обеспечения такой защиты применяется комплексная инженерная стратегия, начинающаяся с герметизации. Корпус зонда и управляющего модуля изготавливается из высокопрочных материалов — нержавеющей стали марок 316L или титановых сплавов, которые инертны к большинству химических реагентов. Все стыки и соединения уплотняются с помощью лазерной сварки или прокладок из фторэластомера (например, Viton®), сохраняющих эластичность в широком температурном диапазоне (от -40°C до +200°C) и устойчивых к маслам, топливам и кислотам.

Устойчивость к механическим повреждениям

Зонд технического видеоэндоскопа jProbe MX expert спроектирован для надежной работы в экстремальных условиях и устойчив к следующим видам механических воздействий: сжатию и растяжению с радиусом изгиба до 20 мм (выдерживает до 100 000 циклов сгибания); ударам и падениям с высоты до 1,5 м на твердую поверхность; вибрациям с частотой 10–500 Гц и ускорением до 10g (соответствует стандартам MIL-STD-810G); скручиванию торсионным моментом до 5 Н·м; а также статической нагрузке до 50 кг на наконечник при инспекциях в узких каналах. Эта прочность обеспечивается армированным полимерным покрытием, кевларовой оплеткой и усиленным шарниром поворота на 270°, гарантируя сохранность видеосенсора и систем подсветки даже при интенсивной эксплуатации в авиации, нефтегазовой промышленности и прочих отраслях.

Удобная съемная подставка

Удобная съемная подставка технического видеоэндоскопа jProbe MX expert позволяет надежно зафиксировать базовый блок во время работы, обеспечивая устойчивое положение устройства на рабочей поверхности. Это особенно важно при проведении длительных осмотров, когда оператору необходимо освободить руки для точного управления зондом и выполнения других действий. Подставка помогает разместить оборудование наиболее комфортно, улучшая эргономику рабочего процесса и снижая вероятность случайного смещения или падения блока.

Помимо удобства использования, съемная конструкция подставки делает эксплуатацию устройства более гибкой и практичной. При необходимости ее можно быстро снять или установить обратно, адаптируя базовый блок под конкретные условия работы. Такое решение особенно полезно при выездных осмотрах, в мастерских и на производственных объектах, где важно сочетать мобильность, устойчивость и удобство размещения оборудования. Благодаря подставке видеоэндоскоп становится более функциональным и удобным в ежедневной работе специалиста.

Современные интерфейсы

Базовый блок видеоэндоскопа оснащен современными интерфейсами, такими как HDMI и Micro USB, запись фото, видео и измерительных данных происходит на карту памяти типа SD, видеоэндоскоп также может быть подключен к ПК по USB. Это обеспечивает гибкость в использовании: HDMI позволяет выводить изображение на внешний монитор или проектор для демонстрации результатов инспекции команде, Micro USB служит для зарядки и передачи данных, а SD-карта гарантирует автономное хранение до 32 ГБ контента без необходимости в постоянном подключении к сети. Подключение к ПК открывает доступ к специализированному ПО для анализа видео, создания отчётов с наложением измерений, архивации и экспорта в форматы PDF или Excel.

Такая коммутация делает видеоэндоскоп универсальным инструментом для инспекторов, инженеров и техников, упрощая интеграцию в рабочий процесс. Например, запись на SD-карту позволяет быстро передать данные на другой носитель или устройство без риска потери информации, а USB-подключение к компьютеру ускоряет постобработку: калибровка масштаба, наложение аннотаций, сравнение с эталонными снимками и автоматическое распознавание дефектов. В комплекте часто идёт драйвер и софт, совместимый с Windows и Android, что исключает проблемы с распознаванием и обеспечивает работу даже на планшетах для полевых отчётов.

Вывод изображения на внешние устройства

Вывод изображения на внешние устройства нужен, чтобы смотреть картинку на большем и более качественном экране, удобно демонстрировать её коллегам и заказчику в реальном времени, а также записывать фото/видео и вести протокол осмотра без потери деталей. Это упрощает совместную диагностику и принятие решения, позволяет удалённо консультироваться, интегрировать эндоскоп в рабочее место (ПК, монитор, регистратор) и хранить материалы для отчётов, сравнения «до/после» и подтверждения качества работ.

В измерительном видеоэндоскопе внешний вывод важен ещё и для документирования и контроля качества. Трансляция или передача файлов на ПК позволяет сразу выполнять точные измерения и анализ в программном обеспечении, прикладывать фото/видео к протоколам, вести архив по объектам, печатать отчёты и отправлять материалы заказчику. На производстве это упрощает аудит и прослеживаемость: можно зафиксировать ход инспекции, подтвердить размеры дефекта и сократить риск ошибок за счёт независимой проверки результатов.

Интеллектуальная регулировка экспозиции с компенсацией бликов

Калибровка экспозиции jProbe MX expert по центральной точке кадра позволяет устройству ориентироваться на яркость строго в выбранной точке изображения. Такой режим особенно полезен, когда требуется получить максимально точную экспозицию для конкретного объекта, находящегося в центре внимания. Он помогает избежать пересвета или затемнения важной детали, если фон слишком светлый или, наоборот, слишком темный. Благодаря этому оператор может точнее контролировать качество изображения при обследовании небольших или контрастных участков.

Калибровка по центральной области кадра, по четырем углам и центральной области кадра, а также усредненно по всей области кадра дает больше возможностей для адаптации изображения к разным условиям съемки. Центральная область обеспечивает сбалансированную настройку для основного объекта, а анализ четырех углов и центральной области помогает учесть неоднородное освещение по краям кадра. Усреднение по всей области делает изображение более равномерным и подходит для сцен с общим, сравнительно стабильным освещением. Такой набор режимов позволяет гибко подстраивать экспозицию под разные задачи, повышая информативность и удобство визуального контроля.

Широкий спектр применения

В промышленном секторе jProbe MX expert становится незаменимым инструментом для диагностики сложных силовых агрегатов и генерирующего оборудования. При осмотре газотурбинных установок, авиационных и дизельных двигателей прибор позволяет выявлять микротрещины на лопатках, прогары камер сгорания и закоксованность форсунок без необходимости трудоемкой разборки узлов. Высокое разрешение видеосенсора в сочетании с качественной оптической системой обеспечивает детальное обследование внутренних полостей компрессоров и насосного оборудования, где своевременное обнаружение кавитационного износа или эрозии металла предотвращает дорогостоящие аварии и простои на производстве.

В сфере эксплуатации инженерных сетей и строительства видеоэндоскоп активно применяется для инспекции объектов ЖКХ, теплообменников и литых изделий. С его помощью технические специалисты проводят эндоскопический поиск коррозии в труднодоступных участках трубопроводов, проверяют целостность внутренних перегородок в теплообменных аппаратах и контролируют качество отливок на наличие скрытых раковин или пор. Возможность работы в агрессивных средах и защита зонда позволяют эффективно использовать устройство для мониторинга состояния буровых установок и других промышленных систем, работающих в условиях повышенной влажности и загрязненности.

Разработка индивидуальной оснастки и форм-фактор для интеграции

Видеоэндоскоп jProbe MX expert отличается высокой степенью кастомизации под индивидуальные требования заказчика. Производитель предлагает возможность адаптации технических характеристик, таких как длина и диаметр зонда, угол обзора и тип подсветки, чтобы прибор максимально эффективно справлялся с дефектоскопией на специфических объектах. Дополнительно устройство может быть оснащено специальным функционалом, например, измерительными системами повышенной точности или датчиками для работы в агрессивных средах, что позволяет использовать его в самых узкоспециализированных отраслях промышленности и сервиса.

Помимо стандартного переносного исполнения, существует отдельный форм-фактор jProbe MX, предназначенный для полной интеграции в стационарные системы контроля или автоматизированные производственные линии. В таком варианте прибор лишается классического корпуса с монитором и рукояткой, представляя собой OEM-модуль, который легко встраивается в существующую инфраструктуру предприятия. Это обеспечивает возможность удаленного мониторинга и передачи потокового видео напрямую на центральные пульты управления или серверы для последующего анализа с помощью стороннего программного обеспечения.

Ультратонкие зонды

Видеоэндоскоп jProbe MX expert представляет собой высокотехнологичное решение для визуального контроля в самых труднодоступных местах благодаря поддержке ультратонких сменных зондов. Диаметр рабочей части, начинающийся от 1,0 мм, позволяет проводить инспекцию узких каналов, микродвигателей, топливных форсунок и сложных электронных компонентов без необходимости демонтажа оборудования. Такая исключительная тонкость зонда в сочетании с высокой гибкостью обеспечивает беспрепятственное прохождение через крутые изгибы и критически малые отверстия, которые недоступны для стандартных эндоскопических систем.

Важной особенностью данной модели является модульная конструкция, позволяющая оператору оперативно менять зонды в зависимости от специфики поставленной задачи. Несмотря на миниатюрный размер, ультратонкие зонды jProbe MX expert оснащены современными CMOS-сенсорами и оптоволоконной системой подсветки, которые гарантируют получение четкого и контрастного изображения. Это делает прибор незаменимым инструментом в авиастроении, точном приборостроении и криминалистике, где точность визуализации при минимальном диаметре доступа является решающим фактором для качественной диагностики.

Широкий комплект поставки

Комплект поставки видеоэндоскопа jProbe MX expert сформирован таким образом, чтобы обеспечить максимальную автономность и надежность при выполнении сложных технических инспекций. Основу набора составляют базовый блок с интуитивно понятным управлением и высококачественный сменный зонд, дополненные функциональными аксессуарами для передачи данных, такими как кабели USB и мультимедийные интерфейсы AV/HDMI. Особое внимание уделено бесперебойности работы: наличие двух аккумуляторных батарей позволяет проводить длительные обследования без пауз на зарядку, а прочный кейс с индивидуальным ложементом гарантирует сохранность прецизионной электроники при транспортировке в суровых полевых условиях.

Программная и документальная составляющая комплекта расширяет профессиональные возможности прибора, включая специализированный комплекс «Платформа ВСКАМ версия 1.0». Это программное обеспечение позволяет систематизировать полученные архивные данные, проводить детальный анализ и постобработку эндоскопических изображений на компьютере. Сопровождающий пакет документов, состоящий из подробного руководства пользователя на русском языке, паспорта изделия и сервисной книжки с гарантийным сертификатом, обеспечивает информационную поддержку специалиста и подтверждает соответствие устройства строгим стандартам качества, принятым в промышленной диагностике.
