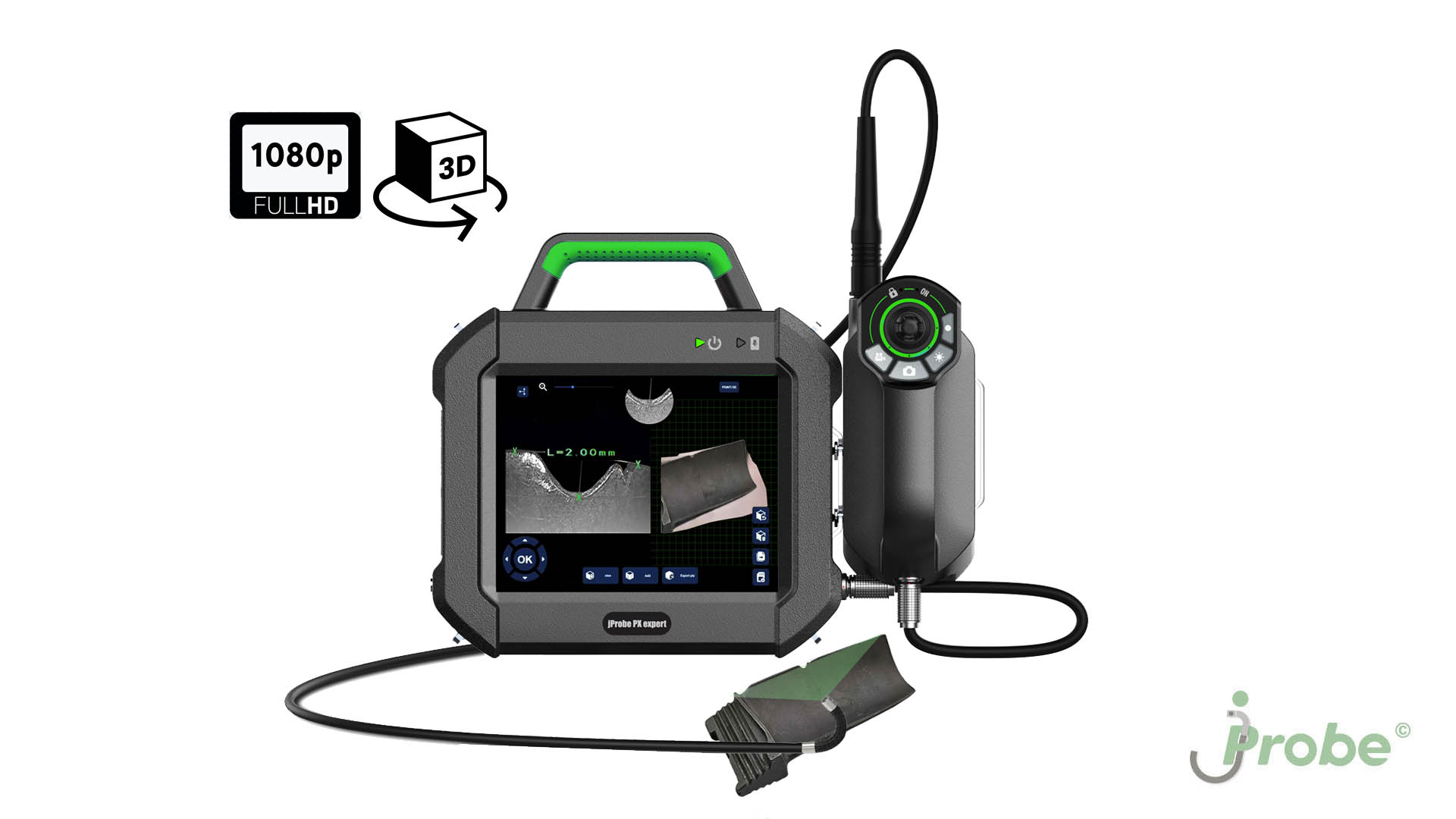

jProbe PX expert 3D

Преимущества 3D стерео измерительной системы jProbe PX expert 3D

1. Простое и удобное измерение: измерения здесь и сейчас без какой-либо подготовки или дополнительной оснастки: просто направьте объектив зонда на интересующий объект и нажмите клавишу на блоке видеоэндоскопа;

2. Быстрая генерация трехмерной модели: продвинутые технологии обработки трехмерного изображения обеспечивают быстроту генерации (не более 3 секунд);

3. Широчайший диапазон измерения: позволяет измерять объекты в диапазоне от 0.1 до 80 мм и более;

4. Измерение в реальном времени: стабильное и точное измерение дистанции между объективом зонда и осматриваемой плоскостью в режиме реального времени;

5. Широкая область измерения: полезная область измерения составляет 80% всей площади дисплея, резко повышая эффективность;

6. Высокая разрешающая способность трехмерной модели: высочайшая плотность облака трехмерной модели (до 700 000 точек);

7. Оптимизация трехмерной модели: вторичная оптимизация обеспечивает подробность и реалистичность трехмерной модели;

8. Исключительная точность измерения: погрешность измерения линейных размеров не превышает 3%, что обеспечивает достоверность и надежность результатов измерения;

9. Хранение измерительной информации: любое измерение (включая трехмерную модель) сохраняется в память видеоэндоскопа, что позволяет произвести вторичные измерения в любой момент.

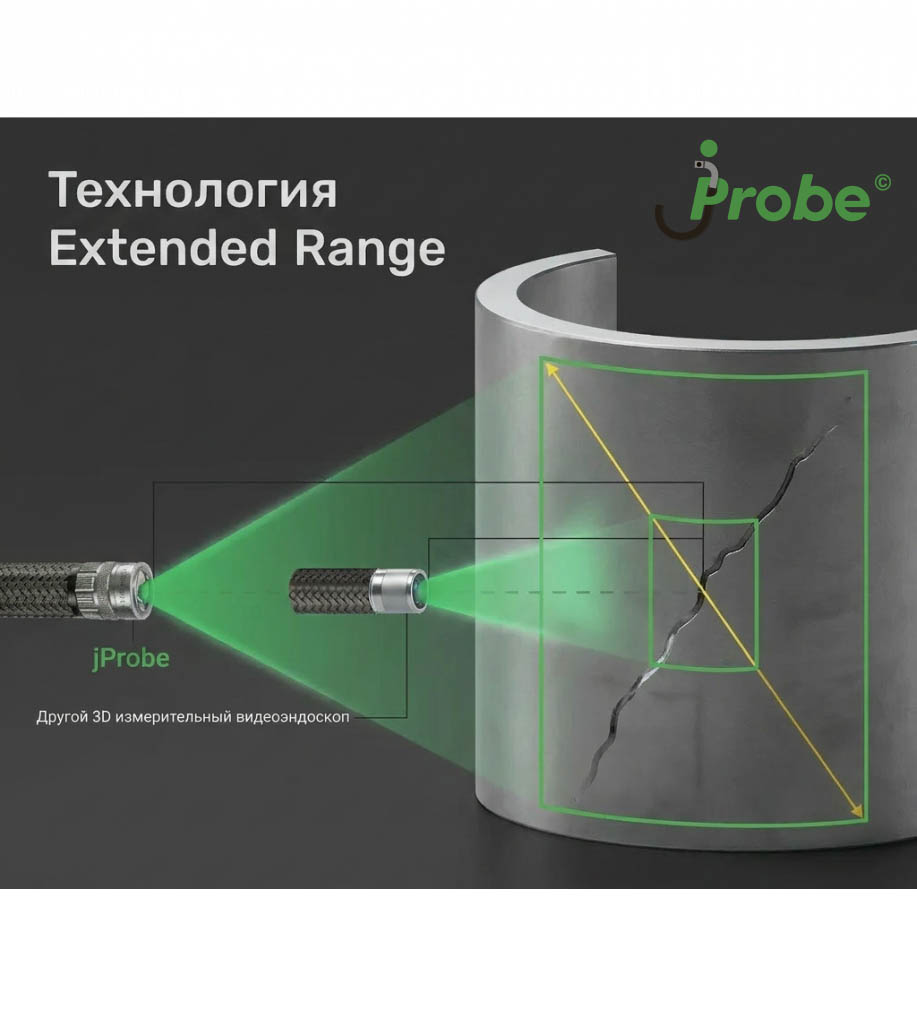

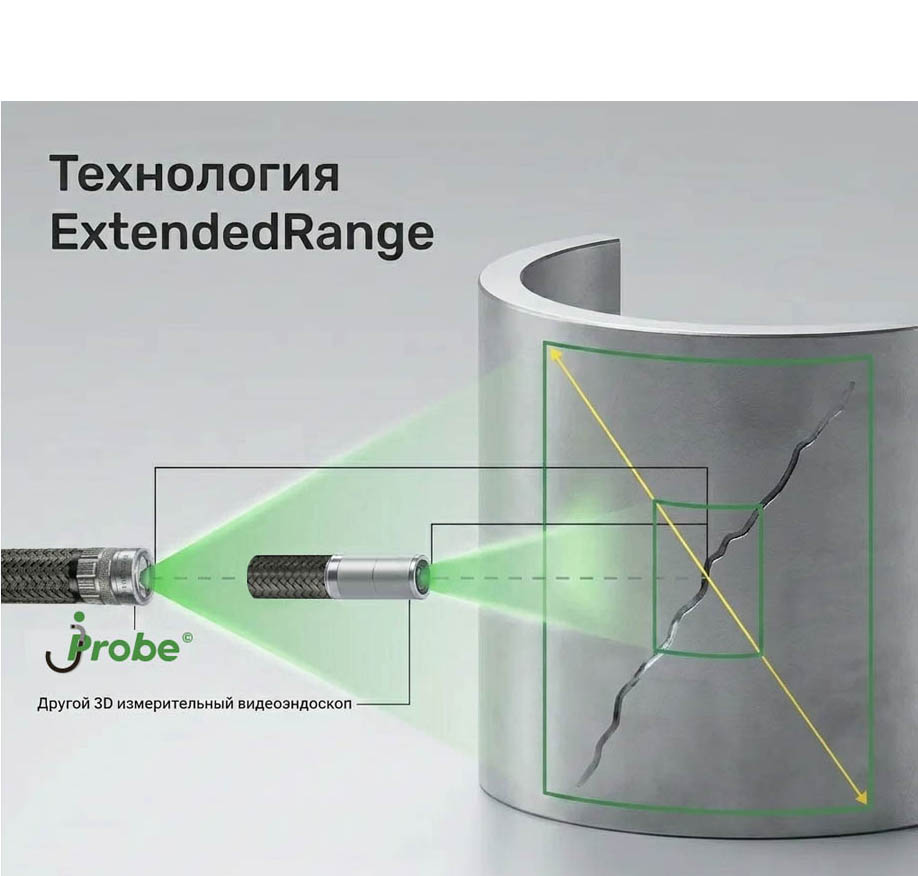

Расширенный диапазон измерений ExtendedRange

Уникальная патентованная технология Extended Range в измерительном видеоэндоскопе jProbe PX expert 3D обеспечивает 3D стереоизмерение в расширенном диапазоне от 0.1 до 80 мм. Это означает, что прибор способен измерять как самые мельчайшие объекты или дефекты, так и с более крупные элементы, не теряя качества измерений. Благодаря такому диапазону устройство становится универсальным инструментом, решающим большинство задач дистанционного визуально-измерительного контроля.

Главное преимущество технологии заключается в том, что она значительно расширяет возможности контроля по сравнению с обычными эндоскопами и измерительными системами. Пользователю не нужно подбирать отдельное оборудование для разных размеров объектов: один прибор закрывает сразу весь спектр задач. Это особенно удобно при технической диагностике, инспекции труднодоступных полостей, контроле износа, проверке поверхностей и анализе дефектов, где так важны и точность и универсальность.

Именно поэтому диапазон от 0,1 до 80 мм можно считать одним из самых широких среди подобных приборов. Он дает возможность выполнять измерения в более сложных условиях и получать стабильный результат там, где применение стандартных видеоэндоскопов имеет целый ряд ограничений. В сочетании с 3D стерео измерением, технология Extended Range делает jProbe PX expert 3D максимально эффективным решением.

Фиксированный объектив vs Сменные объективы

Фиксированный объектив эндоскопического зонда обычно выигрывает у сменных решений там, где важны предсказуемость, надежность и скорость работы:

• Надежность и герметичность: меньше разъёмов/стыков и уплотнений → ниже риск попадания влаги/пыли, меньше проблем c износом резьб;
• Стабильное качество изображения: оптика, сенсор и обработка отработаны производителем → меньше вариаций по резкости/виньетированию/геометрии, привычнее проводить работы;
• Быстрее в работе: не нужно подбирать/менять объектив, меньше простоев и ошибок при установке, проще подготовка к работам;
• Меньше риск ошибок персонала: невозможно поставить «не тот» объектив или неверно зафиксировать его; реже проблемы с неидеальной юстировкой после замены;
• Компактность: отсутствие стыковочного узла обеспечивает компактность и маневренность головки зонда, снижая риски застревания;
• Проще обслуживание и ниже стоимость владения: меньше расходников и ремонтов, нет необходимости держать парк совместимых объективов и следить за их состоянием;
• Меньше переюстировок/калибровок: фиксированная конфигурация стабильно держит фокус, масштаб, калибровку измерений (для измерительных моделей).

Минусы сменных объективов:

1. Реализуются на базе видеосенсоров меньшей разрешающей способности ~0,6 Мп (фиксированные объективы достигают разрешения FHD);

2. Стоят тысячи у.е. за шт.;

3. Снижают светочувствительность видеосенсора;

4. Удлиняют головку и снижают маневренность и повышают риск застревания зонда;

5. Клинят на резьбе головки камеры зонда;

6. Могут потерять герметичность и выйти из строя и вывести из строя контактную площадку зонда;

7. Теряются, в т. ч. внутри объекта контроля.

Короткая головка измерительных зондов

Короткая головка 3D стерео измерительных зондов jProbe — это важное конструктивное преимущество, напрямую влияющее на удобство работы и эффективность контроля. При общей длине всего 10 мм для зонда диаметром Ø 6.0 мм в прямом направлении обзора и 14 мм в боковом, а также всего 6 мм для зонда Ø 3.9 мм в прямом и 17 мм в боковом направлении, приборы становятся заметно компактнее большинства измерительных моделей сторонних производителей. Такая миниатюрность особенно ценна там, где пространство для маневра ограничено, а доступ к объекту контроля возможен только через узкие, сложные или извилистые каналы.

Благодаря уменьшенным габаритам головки зонды jProbe обладают повышенной маневренностью и позволяют уверенно выполнять измерения в условиях, где стандартные решения могут быть менее удобны или вовсе непригодны. Компактная конструкция упрощает позиционирование зонда, помогает быстрее находить нужный участок для анализа и делает работу оператора более предсказуемой. Это расширяет спектр возможного применения оборудования, поскольку такие зонды можно использовать в более широком круге задач, включая контроль труднодоступных поверхностей и полостей с ограниченным обзором.

Еще одно существенное достоинство короткой головки — снижение риска застревания зонда внутри объекта контроля. Чем меньше выступающие элементы и общая длина рабочей части, тем ниже вероятность механического зацепа, заклинивания или повреждения при перемещении в сложной внутренней геометрии. В результате 3D стерео измерительные зонды jProbe не только удобнее в эксплуатации, но и безопаснее для самого процесса диагностики, обеспечивая более надежный, стабильный и универсальный инструмент для профессионального измерительного контроля.

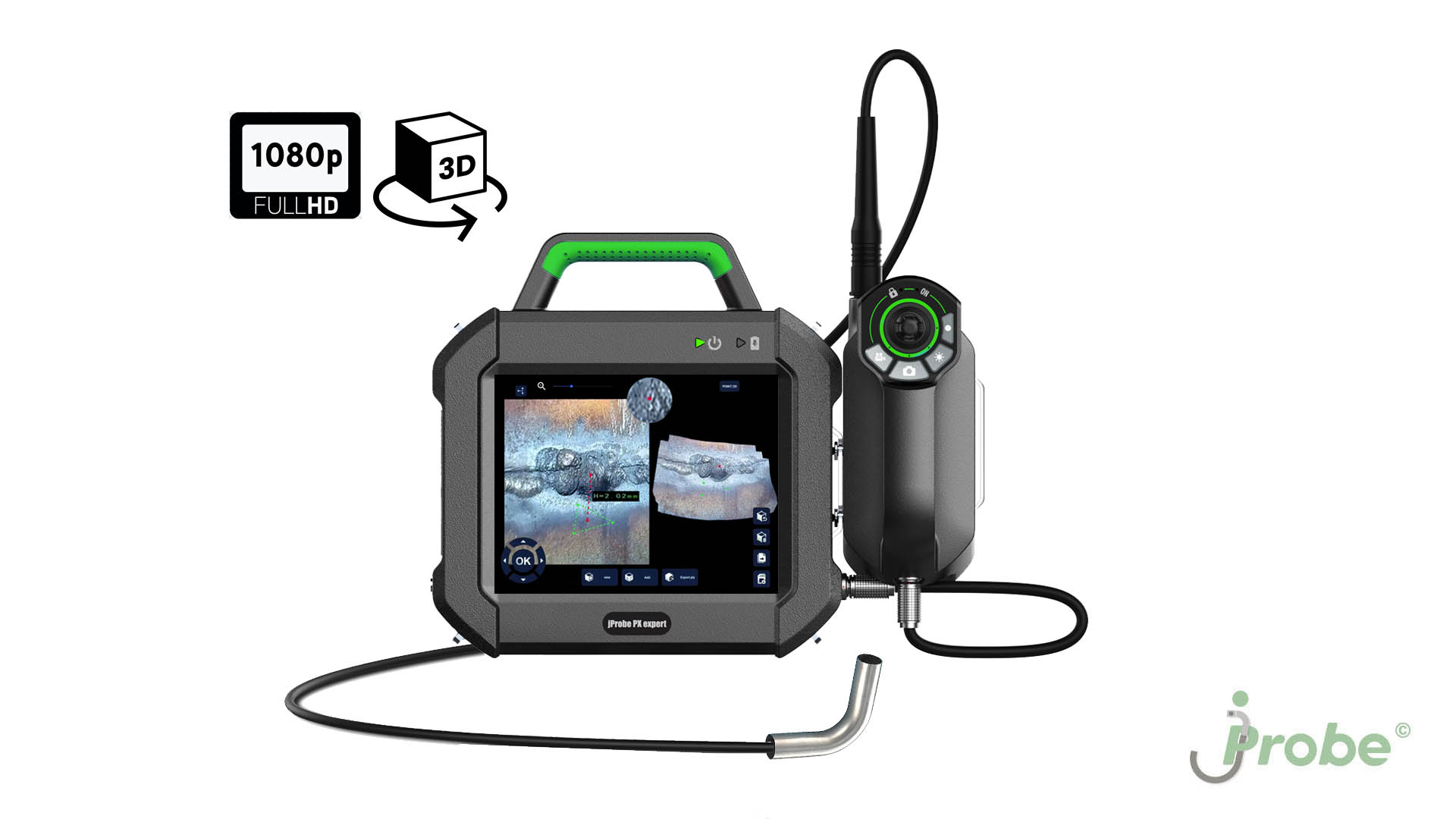

3D стереоскопические измерения с моделированием

Система jProbe PX expert 3D базируется на использовании интегрированной стереопары видеокамер, которая позволяет воссоздавать полноценное трехмерное облако точек исследуемого объекта. Благодаря этой технологии прибор не просто транслирует изображение, а формирует точную метрическую среду для проведения комплексных измерений. Оператор получает возможность с высокой достоверностью определять линейные размеры, глубину дефектов и площади поврежденных участков, а также выстраивать профили поперечного сечения, что критически важно для оценки износа или деформации ответственных узлов.

Ключевой особенностью процесса является оценка точности позиционирования измерительных перекрестий в режиме реального времени непосредственно на 3D-модели. Это техническое решение радикально снижает влияние человеческого фактора и предотвращает возникновение погрешностей, характерных для работы с традиционными двумерными изображениями, особенно при контроле объектов со сложной криволинейной геометрией. Система автоматически сопоставляет положение курсоров с реальным рельефом поверхности, гарантируя, что выбранные точки для замера расположены именно там, где это необходимо для получения корректного результата.

Интерфейс работы с полученными данными предоставляет оператору широкие возможности для визуального анализа: готовую трехмерную модель можно свободно вращать в пространстве, изменять ее масштаб и рассматривать под любым углом. Обилие индивидуальных настроек и различных режимов отображения позволяет адаптировать визуализацию под конкретные условия освещенности или специфику материала детали. Такой интерактивный подход делает диагностику не только более информативной, но и наглядной, обеспечивая стабильную работу и уверенность в точности каждого проведенного измерения.

Широкий набор измерительных инструментов

3D стерео видеоэндоскоп jProbe PX expert 3D позволяет выполнять широкий набор измерений, основанных на точном определении пространственного положения объектов. К базовым функциям относится произвольное измерение расстояния между двумя точками, а также измерение расстояния по горизонтали и по вертикали, что удобно при оценке геометрии деталей, расположения дефектов и взаимного положения элементов конструкции. Отдельно стоит выделить измерение расстояния по перпендикуляру между точкой и заданной линией, которое помогает быстро определить отклонение объекта от оси, границы смещения или глубину локального повреждения относительно опорной линии.

Важным преимуществом прибора является возможность измерения глубины и высоты в 3D-пространстве, включая измерение глубины / высоты по перпендикуляру между плоскостью и заданной линией. Это особенно полезно при контроле каверн, вмятин, раковин, трещин, задиров и других дефектов, где требуется не только увидеть повреждение, но и количественно оценить его параметры. Также доступно измерение периметра произвольного многоугольника, что позволяет обводить контуры сложных участков и получать точную характеристику их границ, а измерение расстояния между точками ломаной линии удобно для определения суммарной длины сложного маршрута, канала или изогнутого дефекта.

Дополнительно jProbe PX expert 3D поддерживает измерение площади произвольной фигуры и построение профиля поперечного сечения, что расширяет возможности анализа до более глубокого инженерного уровня. Измерение площади помогает оценить размер поврежденного участка, зону коррозии или область износа, а профиль поперечного сечения дает наглядное представление о форме дефекта, его глубине, перепадах поверхности и характере изменения рельефа. В совокупности эти функции делают прибор удобным инструментом для точной диагностики, документирования и последующего анализа состояния труднодоступных объектов.

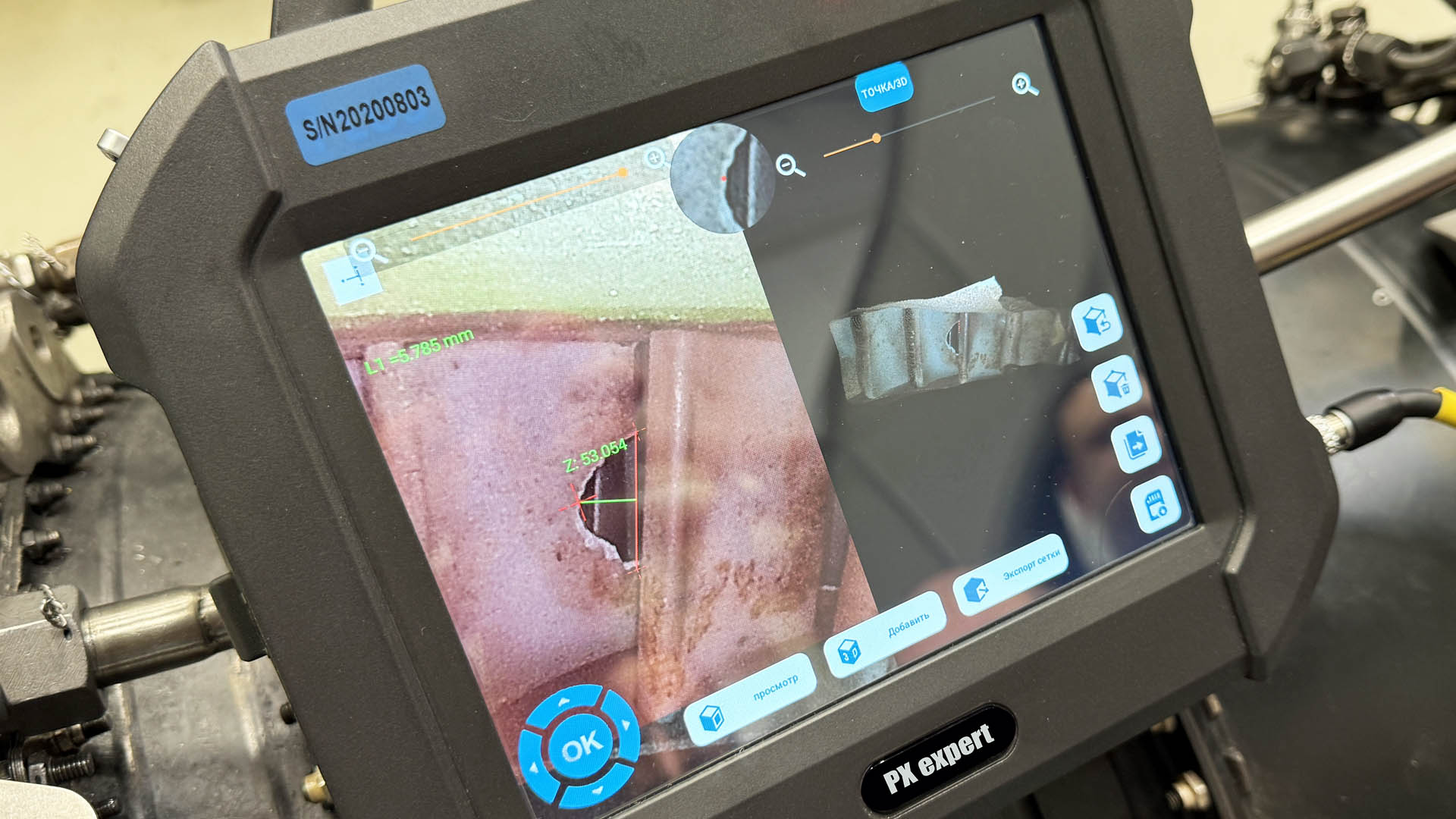

Удобный сенсорный измерительный интерфейс

Измерительные перекрестия позиционируются с высокой точностью благодаря сочетанию цифрового увеличения, цифровой лупы и виртуального сенсорного джойстика. Эти инструменты позволяют оператору детально рассматривать даже небольшие участки поверхности и без труда устанавливать маркеры именно в нужной точке. Особенно это важно при работе с мелкими дефектами, сложными кромками или участками с низкой визуальной контрастностью, где обычного просмотра бывает недостаточно для корректного замера.

Точность позиционирования измерительных перекрестий оценивается непосредственно на 3D-модели в режиме реального времени. Это дает возможность контролировать результат не по статичному изображению, а по объемной цифровой поверхности, максимально приближенной к реальной геометрии объекта. Такой подход существенно снижает вероятность ошибок оператора, особенно при измерении криволинейных, наклонных или труднодоступных участков, где двумерное изображение может искажать восприятие формы и расстояний.

Трехмерная модель обладает широкими возможностями визуальной настройки: ее можно вращать, масштабировать и рассматривать под разными углами. Кроме того, предусмотрены различные режимы отображения, позволяющие адаптировать интерфейс под конкретную задачу, тип поверхности и условия контроля. Это делает процесс измерений более удобным, наглядным и информативным, а также помогает специалисту быстрее принимать точные решения при анализе состояния исследуемого объекта.

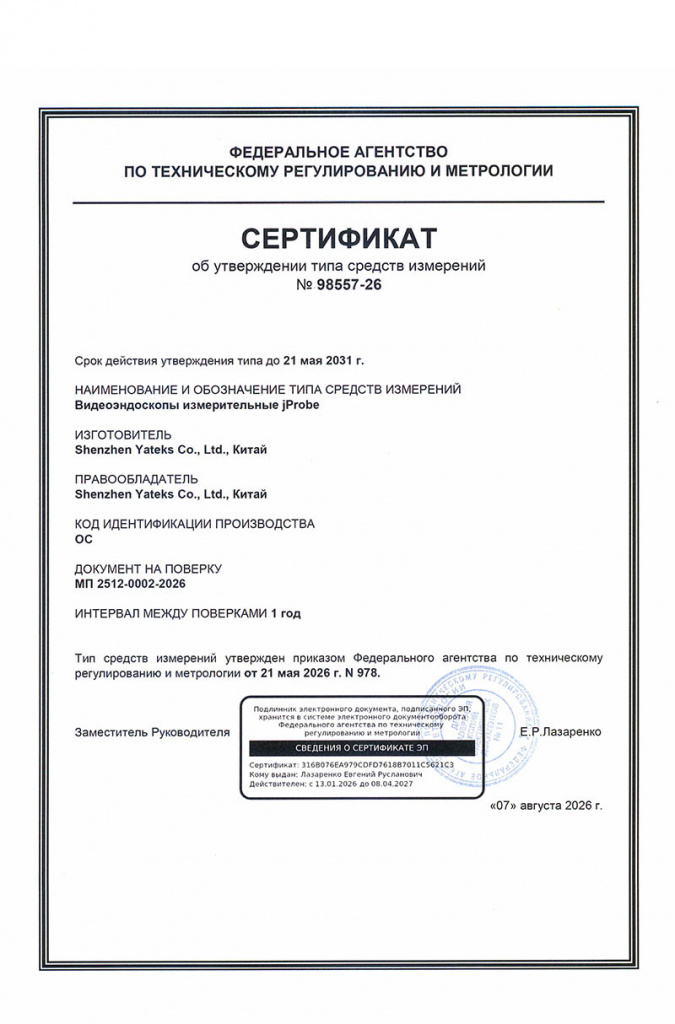

Низкая погрешность – высокая точность

Погрешность измерительной системы 3D видеоэндоскопа не является постоянной величиной и не может быть задана одним универсальным значением для всех условий работы. На результат измерения влияет целый ряд факторов, включая расстояние между объективом и объектом измерения, оптические характеристики используемого объектива, форму исследуемой поверхности, а также степень ее шероховатости. Кроме того, существенное значение имеют размеры и ориентация измеряемой структуры, условия освещения и точность позиционирования инструмента. Поэтому фактическая точность всегда определяется конкретной задачей и параметрами контроля.

Ниже приведен график испытаний 3D измерительного видеоэндоскопа jProbe PX expert 3D, выполненных на эталонных образцах глубины 3 мм и длины 3 мм. Из представленных данных видно, что погрешность измерения длины в среднем составляет около 2%, тогда как погрешность измерения глубины находится на уровне около 3%. При этом характер графика показывает, что точность может изменяться в зависимости от дистанции до объекта, что полностью соответствует особенностям оптических измерительных систем и подтверждает необходимость анализа условий измерения перед проведением контроля.

Точность измерительной системы может быть подтверждена в любой момент времени с помощью тестового блока, который входит в стандартный комплект поставки. Это позволяет оперативно проверить работоспособность прибора, убедиться в корректности показаний и при необходимости выполнить контроль качества измерений непосредственно перед началом работы. Наличие такого тестового блока особенно важно для регулярной поверки или внутренней проверки оборудования, поскольку оно обеспечивает дополнительную уверенность в достоверности результатов и делает процесс измерений более надежным и воспроизводимым.

Экспорт трехмерных моделей на ПК

Возможность экспорта данных с видеоэндоскопа jProbe PX expert 3D на ПК открывает широкие горизонты для глубокого анализа состояния промышленных объектов. Перенос измерительных файлов позволяет техническим специалистам работать в комфортных офисных условиях, используя специализированное ПО с мониторами высокого разрешения. Это критически важно для проведения вторичных измерений: если в полевых условиях какой-то дефект был замечен лишь вскользь, на стационарном компьютере можно повторно проанализировать сохраненное 3D-облако точек, уточнить линейные размеры, глубину и площадь повреждений с максимальной точностью.

Интеграция с алгоритмами искусственного интеллекта (ИИ) значительно повышает эффективность неразрушающего контроля. Автоматизированные системы способны мгновенно обрабатывать массивы полученных данных, распознавая типичные дефекты, такие как трещины, коррозия или эрозия, которые могут быть пропущены человеческим глазом из-за усталости или высокой интенсивности работ. Использование ИИ-модулей позволяет не только выявить проблему, но и классифицировать ее по степени критичности, опираясь на заложенные в базу данных стандарты и допуски.

Финальным этапом обработки данных на ПК является формирование комплексных аналитических отчетов. Специализированное программное обеспечение объединяет визуальные изображения, 3D-модели и точные цифровые показатели в единый документ, который служит юридическим и техническим обоснованием для проведения ремонта или продления срока эксплуатации оборудования. Такой подход обеспечивает прослеживаемость измерений и позволяет вести долгосрочный мониторинг состояния объектов, сравнивая текущие данные с архивами прошлых проверок для прогнозирования износа.

Детальное реалистичное изображение

Детальное реалистичное изображение FHD технического видеоэндоскопа при инспекции авиационного газотурбинного двигателя обеспечивает критически важную точность визуального контроля проточной части, позволяя специалистам на мониторе высокого разрешения четко идентифицировать мельчайшие признаки эксплуатационного износа, такие как выкрашивание термобарьерного покрытия на рабочих лопатках турбины высокого давления, эрозионный износ входных кромок компрессора, термические трещины на стенках камеры сгорания, закоксованность топливных форсунок, а также следы попадания посторонних предметов (FOD) или наличие забоин и деформаций, которые невозможно заметить при обычном разрешении.

На изображении справа представленны снимки камеры сгорания второго газотурбинного двигателя, сделанные видеоэндоскопом jProbe PX expert 3D с диаметром зонда 3.9 мм, волоконной подсветкой и разрешающей способностью видеосенсора FHD. Благодаря прогрессивной развертке, высокой контрастности и естественной цветопередаче сенсора, инженер может дифференцировать цвета побежалости металла, свидетельствующие о локальном перегреве, что в сочетании с артикуляцией зонда в разных плоскостях гарантирует полноту обзора даже в самых труднодоступных зонах за сопловым аппаратом, минимизируя риск пропуска потенциально опасных повреждений, оптимизируя график технического обслуживания и обеспечивая высочайший уровень безопасности полетов при существенном сокращении времени на простой воздушного судна.

Широкая линейка сменных зондов

Базовый блок jProbe PX expert 3D позволяет подключать к себе широкую линейку сменных зондов в которую, помимо классических вариантов, так же включены узкоспециализированные зонды с боковой видеокамерой или двумя видеокамерами (прямой и боковой), зонды со сменными видеокамерами, зонды с волоконной подсветкой, ультратонкие зонды от 0.85 мм, зонды с ультрафиолетовой или инфракрасной подсветкой.

Зонды jProbe технических эндоскопов — это непробиваемая защита для самых суровых условий! Усиленная вольфрамовая оплетка выдерживает тысячи циклов сгибания, истирание о грубый металл и механические удары без потери гибкости и точности артикуляции. Степень защиты оболочки IP67 делает их неуязвимыми к бензину, маслам, растворителям, солям и некоторым агрессивным химикатам, а сапфировое стекло объектива устойчиво к царапинам и высоким температурам. Работайте в цехах, ангарах и на полевых объектах без риска поломок — jProbe гарантирует кристальную четкость изображения и долгий срок службы в экстремальной среде!

Наши зонды не боятся реальных испытаний: когда другие зонды выходят из строя от контакта с абразивными поверхностями или химическими реагентами, jProbe продолжает стабильно передавать детализированную картинку, позволяя обнаруживать микротрещины, коррозию и скрытые дефекты даже в самых труднодоступных и агрессивных зонах. Инженеры и техники по всему миру доверяют jProbe критически важные работы, зная, что каждый зонд спроектирован для максимальной износостойкостью и точностью.

Сервоприводный механизм артикуляции с управлением джойстиком

Дистальная часть зонда видеоэндоскопа обеспечивает всестороннее управление на 360°, что позволяет оператору позиционировать объектив в кончике зонда относительно осматриваемой плоскости. Такая конструкция особенно удобна при осмотре труднодоступных участков, где требуется панорамный осмотр. Благодаря круговому управлению можно последовательно изменять направление обзора, сохраняя контроль над процессом осмотра и повышая его эффективность.

Управление осуществляется с помощью чувствительного джойстика, который реагирует на минимальные усилия и обеспечивает плавную, точную артикуляцию дистальной части. Это делает работу с зондом более интуитивной и снижает нагрузку на пользователя, поскольку не требует значительных усилий для изменения положения наконечника. Чувствительность управления помогает быстрее достигать нужного угла обзора, а также точнее корректировать траекторию в процессе осмотра.

Сервоприводный механизм артикуляции дополнительно оснащён функцией блокировки, которая позволяет фиксировать заданный изгиб и сохранять его в стабильном положении во время работы. Защита от перегрузки предотвращает повреждение механизма при чрезмерном воздействии, повышая надёжность и срок службы устройства. Наличие нескольких режимов работы и регулировки скорости изгиба даёт возможность адаптировать эндоскоп под различные задачи.

Волоконная подсветка

Волоконная подсветка в видеоэндоскопе PX expert гарантирует равномерное и стабильное освещение даже в самых глубоких и недоступных полостях, исключая тени и искажения изображения, типичные для компактных LED в головке. Высокая яркость до 100 000 Люкс позволяет четко визуализировать мелкие дефекты, трещины и загрязнения на поверхностях с минимальным отражением, повышая точность диагностики в авиации, энергетике и нефтехимии. Размещение мощного источника света в рукоятке минимизирует нагрев зонда, продлевая время непрерывной работы без перегрева и обеспечивая безопасность в чувствительных зонах. Волоконный канал устойчив к излому и коррозии, сохраняя 100% светопропускания даже после интенсивного использования, что делает систему идеальной для профессионалов, требующих максимальной надежности и качества изображения в любых условиях.

Дополнительно такая схема подсветки повышает ресурс системы: светодиодный модуль расположен в зоне, защищенной от вибраций и механических ударов, а его обслуживание и замена выполняются быстрее и проще, чем при интеграции источника света в миниатюрную головку. Свет, подаваемый по волоконному каналу, формирует корректный световой рисунок на объекте контроля, что улучшает работу автоэкспозиции и снижает шумы на изображении при съемке в сложных условиях.

Сменные видеокамеры

Сменные видеокамеры на резьбе для технических видеоэндоскопов jProbe обеспечивают беспрецедентную гибкость и надежность: быстрая замена без специальных инструментов позволяет мгновенно адаптировать эндоскоп под любую задачу — от узких каналов с боковым обзором до крупных полостей с фронтальным видом; стандартизированная резьба гарантирует идеальное соединение без люфтов и потери сигнала, минимизируя простои; разнообразие сменных камер с разными углами зрения и фокусами покрывает все сценарии — от микроанализа до макросъемки; повышенная прочность узла крепления выдерживает тысячи циклов смены, надежность обеспечивается степенью защиты оболочки IP67.

Такая модульная система значительно снижает эксплуатационные расходы, поскольку при повреждении объектива, видеосенсора или органов светодиодной подсветки достаточно заменить лишь головку-видеокамеру, а не весь дорогостоящий зонд целиком. Резьбовое соединение обеспечивает механическую прочность, сопоставимую с монолитной конструкцией, что позволяет уверенно проводить манипуляции в сложных промышленных узлах, не опасаясь отсоединения камеры внутри осматриваемого объекта. Благодаря возможности использовать специализированные головки-видеокамеры с различной глубиной резкости и направлением обзора на базе одного видеоэндоскопа, специалист получает универсальный инструмент, обеспечивающий высочайшее качество визуализации.

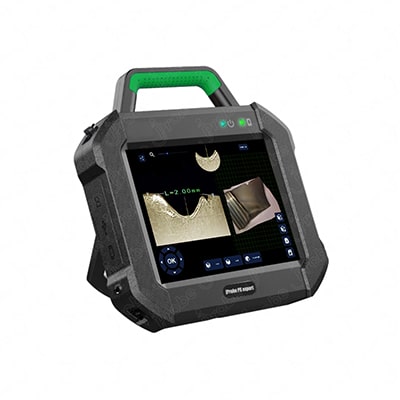

Большой сенсорный дисплей

Базовый блок jProbe PX expert 3D оснащён 7-дюймовым сенсорным LCD IPS-дисплеем высокой чёткости, который обеспечивает качественное, детализированное и хорошо читаемое изображение. Разрешающая способность стандарта FHD позволяет оператору уверенно различать мелкие элементы, дефекты, особенности поверхности и другие важные детали, выявляемые в процессе визуального контроля. Это особенно важно при проведении ответственных работ, когда качество изображения напрямую влияет на достоверность результатов осмотра.

Применение технологии FullView обеспечивает максимально широкий угол обзора экрана, благодаря чему изображение остаётся хорошо видимым практически под любым углом. Такое решение повышает удобство эксплуатации устройства в различных условиях, в том числе при работе в ограниченном пространстве, когда оператор не всегда может расположиться строго перед дисплеем. IPS-матрица дополнительно способствует точной цветопередаче, стабильной яркости и контрастности, что делает визуальное восприятие более комфортным и информативным.

Продуманный сенсорный интерфейс делает управление устройством интуитивно понятным и удобным даже при интенсивной эксплуатации. Все основные функции доступны быстро и логично, что ускоряет настройку и выполнение рабочих операций. При этом сенсорное управление дублируется горячими клавишами, расположенными на рукоятке зонда, благодаря чему оператор может выбирать наиболее удобный способ взаимодействия с системой и эффективно управлять видеоэндоскопом в различных сценариях работы.

Сменные оптические объективы

Сменные оптические объективы обеспечивают универсальность измерительного видеоэндоскопа, позволяя в считанные секунды переключаться между разными углами обзора (0°, 45°, 90°, 120°) и фокусными расстояниями без покупки отдельных зондов или приборов. Это критически важно для комплексного контроля разнообразных объектов — от гладких цилиндрических поверхностей до скрытых полостей с острыми ребрами, где стандартная оптика просто не справится.

Использование таких адаптеров существенно оптимизирует рабочий процесс, сокращая время простоя оборудования и снижая общие затраты на техническое обслуживание. Вместо того чтобы приобретать еще один дорогостоящий эндоскопический зонд целиком, оператор просто меняет наконечник (объектив), подстраиваясь под специфику конкретного дефекта в режиме реального времени.

Это имеет особое значение при работе в авиационной и энергетической отраслях. Например, для осмотра лопаток турбины требуется фронтальное направление обзора для оценки состояния входных кромок, в то время как для поиска коррозии или трещин на стенках камеры сгорания необходим боковой обзор с широким углом. Объективы с различными фокусными расстояниями (ближнего и дальнего поля) позволяют одинаково четко фиксировать как микроскопические повреждения на расстоянии пары миллиметров, так и общие планы крупных узлов.

Превосходная эргономика

Эргономичная рукоятка зонда технического видеоэндоскопа спроектирована таким образом, чтобы обеспечить максимально удобный и уверенный хват во время работы. Благодаря продуманной форме оператор может длительно удерживать зонд без излишнего напряжения кисти, а расположение элементов управления позволяет сохранять полный контроль над процессом осмотра. Это особенно важно при выполнении задач, требующих точности, аккуратности и постоянной концентрации.

Джойстик и горячие клавиши, встроенные в рукоятку, дают возможность управлять всеми основными функциями видеоэндоскопа одной рукой. Такое решение существенно упрощает работу, поскольку не требует переключения между разными устройствами и позволяет быстро реагировать на изменения в процессе обследования. Управление становится более интуитивным, а сам процесс — более эффективным и комфортным для пользователя.

Базовый блок jProbe PX expert 3D отличается лёгкостью, эргономичностью, портативностью и автономностью, что делает его удобным для использования в самых разных условиях. Корпус, выполненный в форме планшета, подчёркивает современный дизайн устройства и способствует удобству транспортировки и размещения. Такая конструкция объединяет компактность, функциональность и практичность, обеспечивая удобную работу как в полевых условиях, так и в стационарной обстановке.

Защита зонда от перегрева

В головку зонда видеоэндоскопа jProbe PX expert 3D может быть дополнительно встроен температурный датчик, который позволяет контролировать температуру в зоне обследования непосредственно во время работы. Такое решение особенно удобно при осмотре труднодоступных узлов и полостей, где важно одновременно получать визуальную информацию и следить за температурными показателями.

Показания датчика отображаются на дисплее видеоэндоскопа в режиме реального времени, благодаря чему оператор может оперативно оценивать состояние объекта и принимать решение без задержек. Это повышает информативность контроля и делает диагностику более точной и наглядной.

Если температура выходит за пределы диапазона, установленного в настройках прибора, автоматически активируется многоступенчатая система сигнализации. Она своевременно предупреждает пользователя о возможном отклонении от нормы, что помогает сберечь зонд от поломки, вызванной перегревом внутренних компонентов.

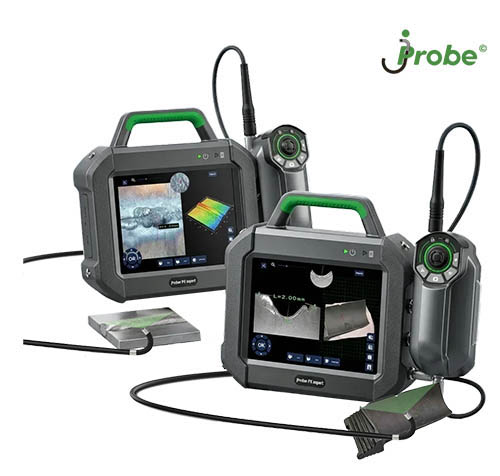

3D стереоскопическая измерительная модификация jProbe PX expert 3D

Модификация jProbe PX expert в 3D стерео измерительном исполнении представляет собой продвинутое решение для высокоточного неразрушающего контроля. Использование технологии стереоскопического зрения позволяет оператору не просто осматривать скрытые полости, но и проводить детальные метрические исследования непосредственно на объекте. Эта функция превращает видеоэндоскоп из инструмента визуализации в полноценный измерительный комплекс, способный работать в самых сложных промышленных условиях.

Ключевым преимуществом данной версии является возможность с безупречной точностью определять линейные размеры, глубину залегания дефектов и общую площадь поврежденных участков. Программное обеспечение прибора позволяет строить трехмерные модели исследуемых объектов, что критически важно для анализа износа лопаток турбин, состояния сварных швов или внутренней поверхности трубопроводов. Такой подход минимизирует риск человеческой ошибки и обеспечивает получение объективных данных для последующей технической экспертизы.

Длительная автономная работа

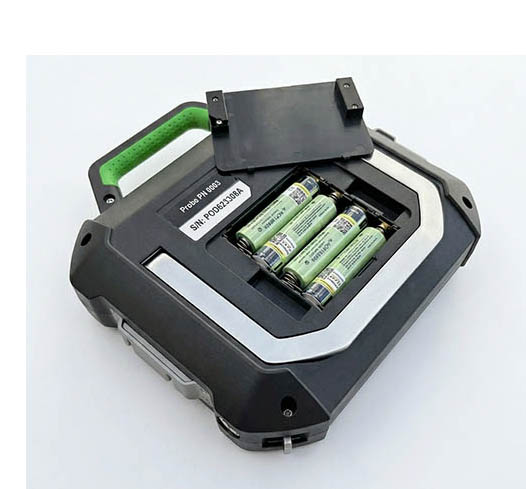

Автономная работа видеоэндоскопа jProbe PX expert 3D обеспечивается сменными аккумуляторным батареям Li-Ion 18650 в количестве 4 штук. Полный заряд аккумуляторов занимает около 3 часов, что позволяет быстро подготовить устройство к дальнейшей эксплуатации.

В стандартный комплект поставки входят 8 аккумуляторных батарей и внешнее зарядное устройство. Такое решение удобно для продолжительной работы, поскольку пользователь может оперативно заменить разряженные элементы и продолжить использование прибора без длительных простоев.

Аккумуляторы типа Li-Ion 18650 широко распространены и легко доступны. При необходимости их можно заменить самостоятельно, что повышает удобство обслуживания и делает эксплуатацию устройства более практичной и универсальной.

Конструкция аккумуляторного отсека спроектирована таким образом, чтобы обеспечить максимально быстрый и легкий доступ к элементам питания. Надежные фиксаторы гарантируют плотное прилегание контактов даже при интенсивной эксплуатации в полевых условиях, исключая риск случайного отключения базового блока устройства из-за вибраций или ударов.

Вывод изображения на внешние устройства

Вывод изображения на внешние устройства нужен, чтобы смотреть картинку на большем экране, удобно демонстрировать её коллегам и заказчику в реальном времени, а также записывать фото/видео и вести протокол осмотра без потери деталей. Это упрощает совместную диагностику и принятие решения, позволяет удалённо консультироваться, интегрировать эндоскоп в рабочее место (ПК, монитор, регистратор) и хранить материалы для отчётов, сравнения «до/после» и подтверждения качества работ.

В измерительном видеоэндоскопе внешний вывод важен ещё и для документирования и контроля качества. Трансляция или передача файлов на ПК позволяет сразу выполнять точные измерения и анализ в программном обеспечении, прикладывать фото/видео к протоколам, вести архив по объектам, печатать отчёты и отправлять материалы заказчику. На производстве это упрощает аудит и прослеживаемость: можно зафиксировать ход инспекции, подтвердить размеры дефекта и сократить риск ошибок за счёт независимой проверки результатов.

Кроме того, вывод изображения на внешние устройства повышает удобство и точность работы за счёт более крупного экрана и лучшей детализации, что особенно важно при обследовании сложных участков и малозаметных дефектов.

Инструментальный канал

Инструментальный канал технического эндоскопа позволяет проводить различные манипуляции внутри исследуемого объекта без необходимости его разборки. Этот канал, расположенный внутри зонда эндоскопа, служит для введения специализированных инструментов, таких как:

1. Захватные инструменты - щипцы, петли или крючки для извлечения инородных тел, образцов материала или мусора из полостей.
2. Измерительные зонды - устройства для определения зазоров, толщины стенок, глубины дефектов или проведения ультразвукового контроля.
3. Очистные приспособления - щетки, распылители или аспирационные трубки для удаления загрязнений с поверхности перед осмотром.
4. Ремонтные инструменты - миниатюрные сварочные аппараты, клеевые аппликаторы или заплатки для локального устранения мелких дефектов.
5. Маркировочные устройства - для нанесения меток в местах обнаруженных дефектов с целью последующего ремонта.

Диаметр инструментального канала обычно составляет от 1,2 до 3,5 мм, что определяет максимальный размер используемых инструментов. Современные эндоскопы могут иметь несколько инструментальных каналов разного диаметра для одновременного использования различных приспособлений.

Конструкция канала обеспечивает герметичность, что особенно важно при работе в условиях давления, вакуума или агрессивных сред. Некоторые модели оснащены системой промывки для очистки от загрязнений во время работы.

Использование инструментального канала значительно расширяет функциональность технического эндоскопа, превращая его из простого устройства визуального контроля в многофункциональный диагностический и ремонтный комплекс.

Сравнительные измерения

Сравнительные измерения в технической эндоскопии необходимы для точной оценки размеров и масштабов выявленных дефектов относительно известных эталонных объектов. Внедрение специальных калибровочных штангенциркулей, маркеров на рабочем канале или оптических систем с наложением сетки позволяет оператору соотнести длину трещины, глубину коррозии или диаметр изношенного отверстия с реальными габаритами. Без такой калибровки визуальные наблюдения остаются субъективными, что приводит к ошибкам в диагностике и последующему планированию ремонта.

Такие измерения обеспечивают объективность данных для технического отчета, позволяя отслеживать динамику деградации конструкции во времени и оценивать эффективность проведенных ремонтов. Например, сравнение текущих показателей с базовыми данными предыдущих инспекций помогает прогнозировать остаточный ресурс узла и оптимизировать график обслуживания. В итоге это снижает риски аварийных ситуаций, минимизирует простои оборудования и способствует обоснованному распределению бюджета на капитальные работы.

Контактные измерения

Контактные измерения в технической эндоскопии необходимы для получения максимально точных, однозначных и предсказуемых результатов, когда прочие бесконтактные виды измерения могут подкачать, ввиду ошибки оператора или сбоя калибровки. Путем непосредственного соприкосновения измерительного щупа с поверхностью объекта специалист получает достоверные данные о геометрических параметров тех или иных объектов и дефектов. Этот метод исключает оптические погрешности и позволяет с высокой точностью подтвердить критическое состояние узла, которое невозможно определить бесконтактными способами.

Кроме того, контактные методы незаменимы при проведении ультразвуковой или вихретоковой дефектоскопии через канал эндоскопа для выявления скрытых внутренних повреждений металла. Таким образом, контактные измерения превращают эндоскоп из средства простого визуального осмотра в полноценный инструмент неразрушающего контроля, обеспечивающий документальное обоснование результатов контроля.

Честное разрешение

Искусственное «растягивание картинки» или «размножение» пикселей (интерполяция) исключается. Аппаратная разрешающая способность видеосенсора в головке зонда пиксель в пиксель соответствует видимому на дисплее, а также записываемому в виде фото или видео изображению. Вычислительный графический процессор последнего поколения ускоряет интервал записи фото и видео, а также делает изображение реального времени более четкими и плавными.

Это достигается за счет применения многоядерного GPU с поддержкой аппаратного ускорения обработки изображений в реальном времени, включая фильтрацию шумов, коррекцию экспозиции и стабилизацию кадра без задержек. Разрешение сенсора, например, FHD или выше, сохраняется неизменным на всех этапах — от захвата до вывода на экран базового блока или внешний монитор, исключая артефакты растяжки и потери детализации. Специализированные зонды 60 FPS обеспечивают до 60 кадров в секунду в FHD разрешении, что критично для анализа быстродвижущихся деталей, таких как вращающиеся валы, турбинные лопатки или поток жидкости в трубопроводах.

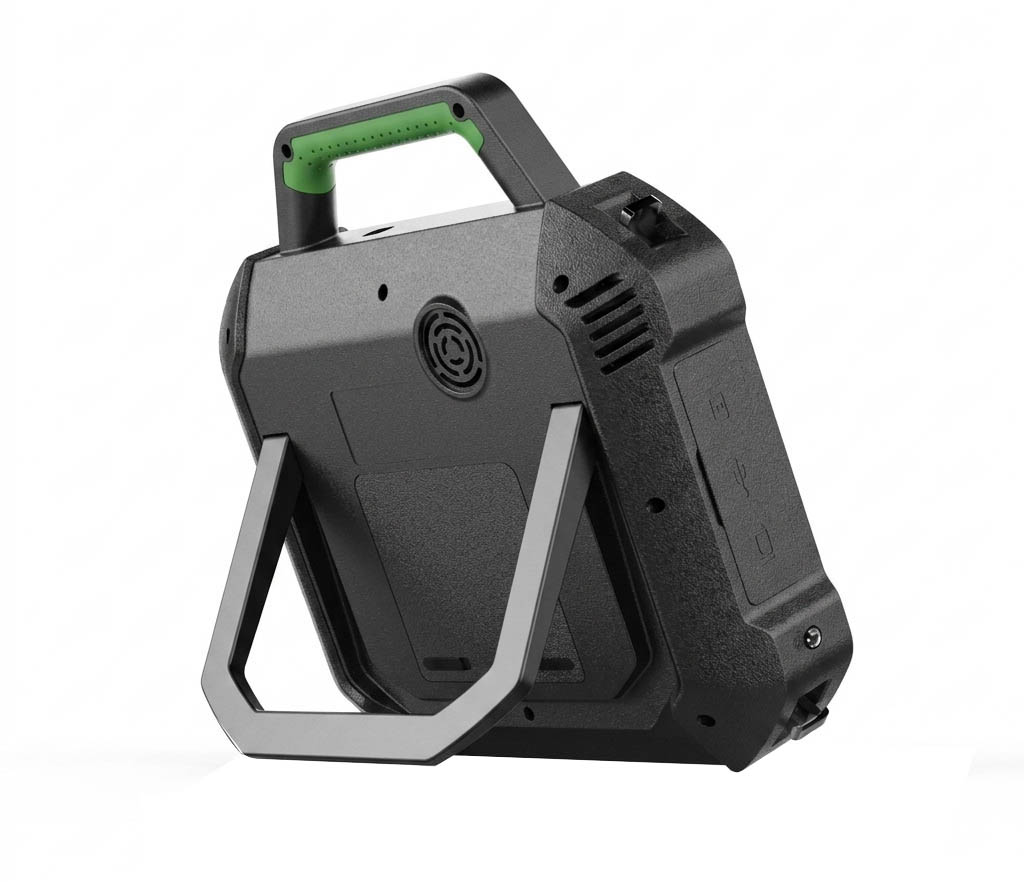

Настольная подставка и плечевые лямки

Благодаря продуманной конструкции базового блока, видеоэндоскоп jProbe PX expert 3D обеспечивает максимальную мобильность и адаптивность к различным сценариям работы. Специальная система лямок позволяет оператору удобно закрепить устройство на шее или плече, освобождая руки для манипуляций с зондом, что незаменимо при обследовании объектов на высоте или в стесненном пространстве.

В то же время встроенная эргономичная подставка дает возможность устойчиво разместить прибор на любой горизонтальной поверхности, превращая его в полноценную стационарную рабочую станцию для длительного анализа и документирования результатов. Такая универсальность гарантирует комфортную эксплуатацию прибора вне зависимости от сложности внешних условий.

Кроме того, интерфейс прибора разработан с учетом необходимости быстрой передачи данных и эффективной постобработки полученных материалов.

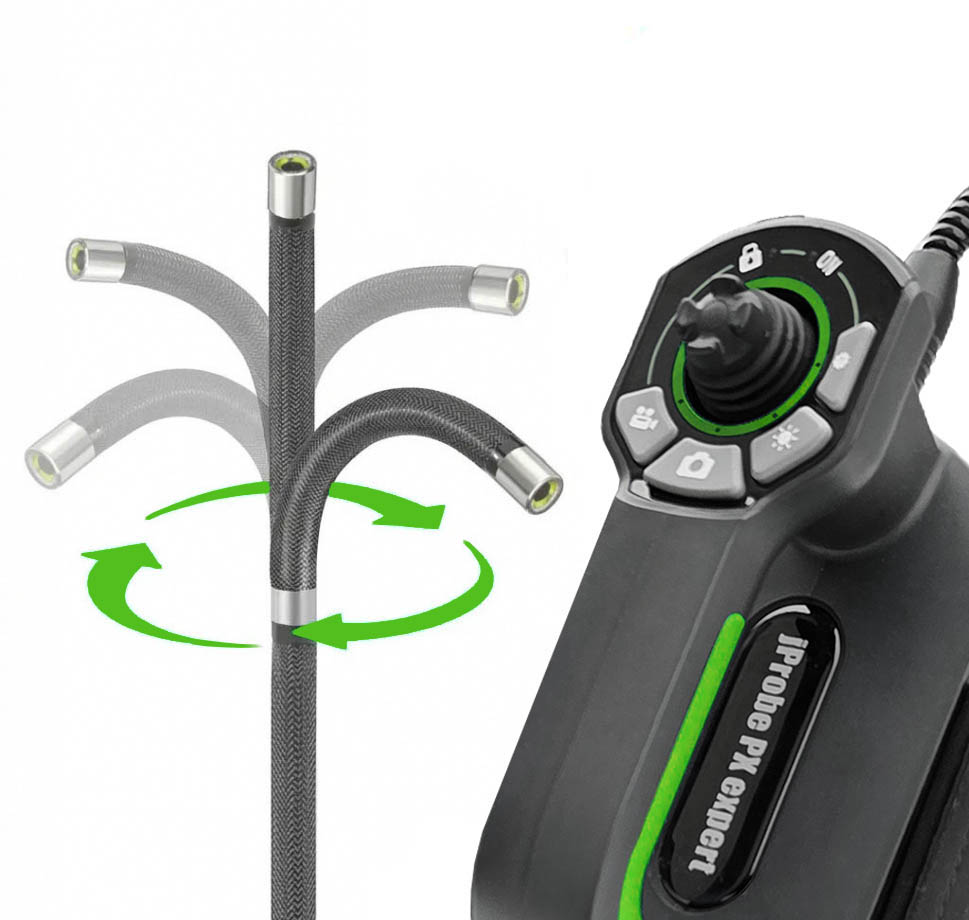

Точная артикуляция при помощи джойстика

Дистальная часть зонда технического видеоэндоскопа jProbe PX expert 3D обеспечивает управление на все 360°, что позволяет позиционировать видеокамеру в головке зонда по отношению к осматриваемой плоскости. Такое решение повышает манёвренность устройства и упрощает работу в труднодоступных местах.

Управление осуществляется с помощью сервоприводного механизма и чувствительного джойстика, благодаря чему оператор может плавно и точно задавать направление движения. Это делает процесс работы более удобным и обеспечивает высокую степень контроля над положением зонда.

Механизм артикуляции дополнен функцией блокировки изгиба, защитой от перегрузки, несколькими режимами работы и регулировкой скорости. Эти возможности повышают надёжность оборудования, помогают адаптировать его под разные задачи и обеспечивают безопасную эксплуатацию.

Дисплей артикуляции

Дисплей артикуляции предназначен для наглядного отображения текущего положения изгиба дистальной части эндоскопического зонда в режиме реального времени. Во время работы оператор видит на экране видеоэндоскопа, в каком направлении и на какой угол отклонена управляемая часть зонда. Это позволяет лучше контролировать перемещение прибора в обследуемой зоне и делает управление более точным и предсказуемым.

Наличие такой индикации особенно важно при проведении осмотров в сложных, узких или труднодоступных полостях, где требуется высокая аккуратность маневрирования. Оператор может мгновенно оценивать положение дистальной части, своевременно корректировать траекторию движения и избегать лишних или чрезмерных изгибов. Благодаря этому повышается удобство работы и снижается вероятность ошибок при позиционировании зонда.

Отображение артикуляции на дисплее также способствует общему повышению эффективности визуального контроля. Специалист получает дополнительную информацию о состоянии управляемой части зонда без необходимости ориентироваться только на собственные тактильные ощущения. Это упрощает выполнение диагностических и инспекционных задач, повышает уверенность оператора и делает процесс эксплуатации видеоэндоскопа более комфортным и безопасным.

Устойчивость к воде, маслам и агрессивным средам

Базовый блок видеоэндоскопа выполнен в корпусе со степенью защиты IP57, что обеспечивает надежную работу устройства в условиях повышенной влажности и запыленности. Такая защита означает, что корпус устойчив к воздействию струй воды и предотвращает попадание пыли внутрь конструкции. Это особенно важно при эксплуатации прибора в производственных, сервисных и полевых условиях.

Уровень защиты IP57 помогает сохранить стабильность работы базового блока даже при неблагоприятных внешних воздействиях. Пользователь может быть уверен, что устройство сохраняет функциональность при случайном попадании воды на корпус или при работе в среде с большим количеством загрязнений. Это повышает долговечность оборудования и снижает риск повреждений.

Зонд видеоэндоскопа при этом полностью устойчив к погружению в жидкость, что расширяет возможности его применения. Его можно использовать для обследования участков, где присутствует вода или другие жидкости, без опасения за сохранность рабочей части. Такое исполнение делает видеоэндоскоп более универсальным, надежным и удобным для выполнения различных инспекционных задач.

Устойчивость к механическим повреждениям

Зонд технического видеоэндоскопа jProbe PX expert 3D спроектирован для надежной работы в экстремальных условиях и устойчив к следующим видам механических воздействий: сжатию и растяжению с радиусом изгиба до 20 мм (выдерживает до 100 000 циклов сгибания); ударам и падениям с высоты до 1.5 м на твердую поверхность; вибрациям с частотой 10–500 Гц и ускорением до 10g (соответствует стандартам MIL-STD-810G); скручиванию торсионным моментом до 5 Н·м; а также статической нагрузке до 50 кг на наконечник при инспекциях в узких каналах. Эта прочность обеспечивается армированным полимерным покрытием, кевларовой оплеткой и усиленным каркасом, гарантируя сохранность видеосенсора и систем подсветки даже при интенсивной эксплуатации в авиации, нефтегазовой промышленности и прочих отраслях.

Современные интерфейсы

Базовый блок видеоэндоскопа оснащен современными интерфейсами, которые обеспечивают удобство подключения и расширяют возможности устройства. Наличие разъема HDMI позволяет выводить изображение на внешний экран с высоким качеством, что особенно удобно при демонстрации результатов осмотра. Интерфейс Type-C делает подключение более быстрым, универсальным и современным.

Для сохранения результатов работ устройство поддерживает запись фото, видео и измерительных данных на карту памяти типа SD. Это позволяет удобно фиксировать все полученные материалы и при необходимости быстро переносить их для дальнейшего анализа. Такой способ хранения делает работу с видеоэндоскопом более практичной и организованной.

Кроме того, видеоэндоскоп может быть подключен к компьютеру по USB, что обеспечивает удобную передачу данных и использование устройства в составе рабочей системы. Подключение к ПК упрощает просмотр, обработку и архивирование результатов обследования. Благодаря этому прибор становится более функциональным и удобным для профессионального применения.

Также стоит отметить, что продуманная конструкция базового блока делает работу с видеоэндоскопом максимально комфортной. Интуитивно понятное расположение разъемов и органов управления позволяет быстро подготовить устройство к работе и сократить время на настройку.

Ударопрочный влагонепроницаемый кейс

Ударопрочный влагонепроницаемый кейс с индивидуальным ложементом обеспечивает надежное хранение и удобную транспортировку всех составных частей, а также аксессуаров jProbe PX expert 3D, надежно фиксируя каждый элемент на своем месте и защищая его от механических повреждений, влаги, пыли и других внешних воздействий; благодаря продуманной внутренней организации кейс позволяет быстро находить нужные компоненты, поддерживать порядок при эксплуатации и сохранять комплект в полной готовности к работе в любых условиях.

Кейс доступен в четырех вариантах исполнения:

1. Кейс для блока с одним зондом и безопасным хранением зонда типа «улитка»;

2. Кейс для блока с двумя зондами;

3. Кейс для блока с тремя зондами;

4. Кейс для блока с двумя стандартными зондами и третьим сверхдлинным зондом.

Широкий спектр применения

Видеоэндоскоп jProbe PX expert 3D является универсальным инструментом, который находит широкое применение в самых ответственных отраслях промышленности, таких как авиация и энергетика. Устройство незаменимо при проведении детальной эндоскопии авиационных двигателей, газотурбинных установок и мощных компрессоров, где точность визуального контроля напрямую влияет на безопасность эксплуатации. Высокая детализация изображения позволяет эффективно использовать прибор для осмотра теплообменников и сложного насосного оборудования, обеспечивая своевременное обнаружение дефектов без необходимости трудоемкого демонтажа узлов.

В сфере машиностроения и транспорта прибор активно эксплуатируется для диагностики передаточных механизмов, дизельных и малых двигателей. В автомобилестроении и сервисном обслуживании автомобилей эндоскоп помогает проводить тщательную инспекцию внутренних полостей и скрытых компонентов, значительно ускоряя процесс выявления неисправностей. Кроме того, специфические возможности устройства позволяют применять его для проверки качества литых изделий и обследования внутренней поверхности ружейных стволов, гарантируя высокую точность оценки состояния материалов.

Практическое применение jProbe PX expert 3D также распространяется на добывающий сектор и городскую инфраструктуру, где он используется для эндоскопии буровых установок и объектов ЖКХ. Прибор эффективно справляется с задачами по поиску коррозии в труднодоступных местах и диагностике состояния электронных устройств. Благодаря своей надежности и функциональности видеоэндоскоп становится ключевым звеном в системе технического мониторинга, позволяя контролировать целостность коммуникаций и оборудования в самых разных эксплуатационных условиях.

Ремонт и сервисное обслуживание в России

Ремонт и обслуживание видеоэндоскопа jProbe PX expert 3D любой сложности выполняется квалифицированными специалистами сервисного центра jProbe, находящегося на территории Российской Федерации. Обладая полным запасом запасных частей и расходных материалов, мы готовы восстановить работоспособность Вашего эндоскопа в кратчайшие сроки.

Мы выполняем диагностику, профилактику и ремонт всех узлов jProbe PX expert 3D: вводимой части, артикуляции, оптики и подсветки, разъёмов и кабелей, а также электронных модулей. По результатам проверки предоставляем заключение о состоянии прибора и согласовываем перечень работ, сроки и стоимость до начала ремонта.

В процессе обслуживания проводится очистка и герметизация, проверка на утечки, калибровка и контроль качества изображения, тестирование работы управления и фиксации изгиба, а также замена изношенных элементов. При необходимости выполняем восстановление повреждённых участков, замену компонентов и настройку прибора в соответствии с заводскими параметрами.

После завершения работ видеоэндоскоп проходит финальные испытания под нагрузкой и контрольное тестирование на стабильность. Мы обеспечиваем документальное сопровождение, гарантию на выполненные работы и рекомендации по корректной эксплуатации и регулярному обслуживанию, чтобы продлить срок службы и снизить риск повторных неисправностей.
