jProbe VJ-PRO 3D

Преимущества 3D стерео измерительной системы jProbe VJ-PRO 3D

1. Простое и удобное измерение: измерения здесь и сейчас без какой-либо подготовки или дополнительной оснастки: просто направьте объектив зонда на интересующий объект и нажмите клавишу на блоке видеоэндоскопа;

2. Быстрая генерация трехмерной модели: продвинутые технологии обработки трехмерного изображения обеспечивают быстроту генерации (не более 3 секунд);

3. Широчайший диапазон измерения: позволяет измерять объекты в диапазоне от 0.1 до 80 мм и более;

4. Измерение в реальном времени: стабильное и точное измерение дистанции между объективом зонда и осматриваемой плоскостью в режиме реального времени;

5. Широкая область измерения: полезная область измерения составляет 80% всей площади дисплея, резко повышая эффективность;

6. Высокая разрешающая способность трехмерной модели: высочайшая плотность облака трехмерной модели (до 700 000 точек);

7. Оптимизация трехмерной модели: вторичная оптимизация обеспечивает подробность и реалистичность трехмерной модели;

8. Исключительная точность измерения: погрешность измерения линейных размеров не превышает 3%, что обеспечивает достоверность и надежность результатов измерения;

9. Хранение измерительной информации: любое измерение (включая трехмерную модель) сохраняется в память видеоэндоскопа, что позволяет произвести вторичные измерения в любой момент.

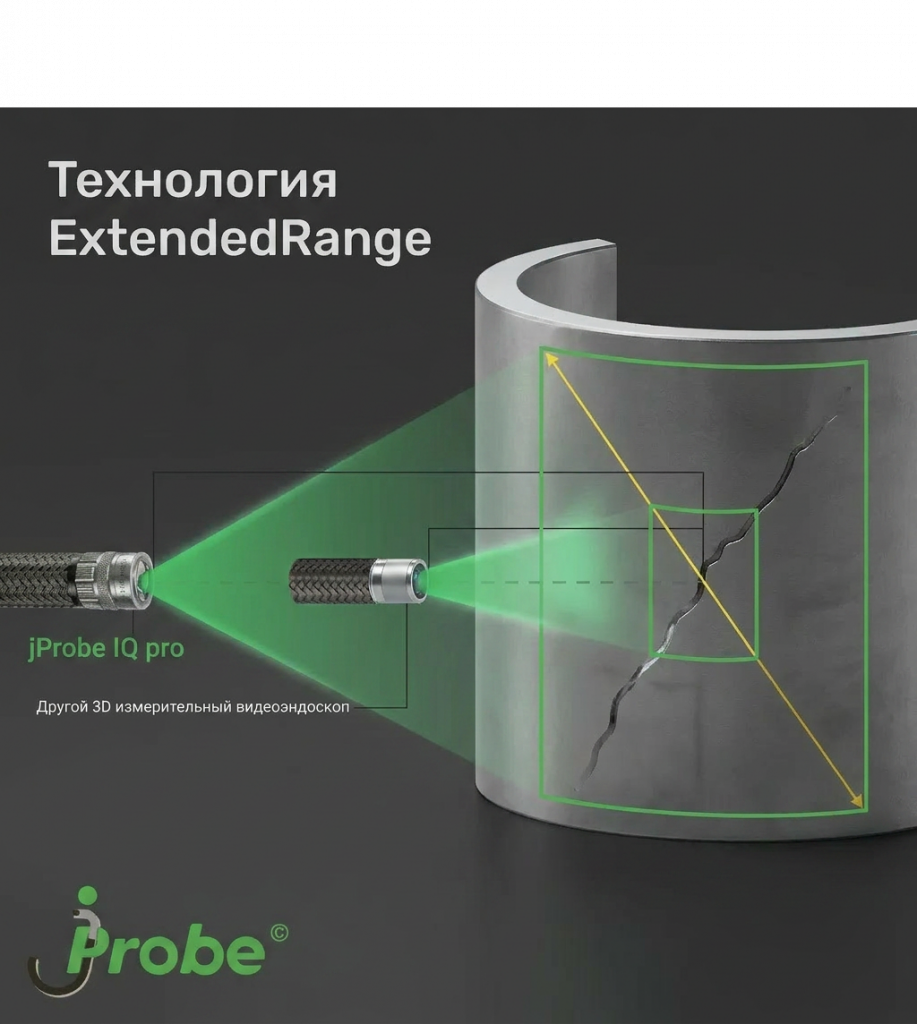

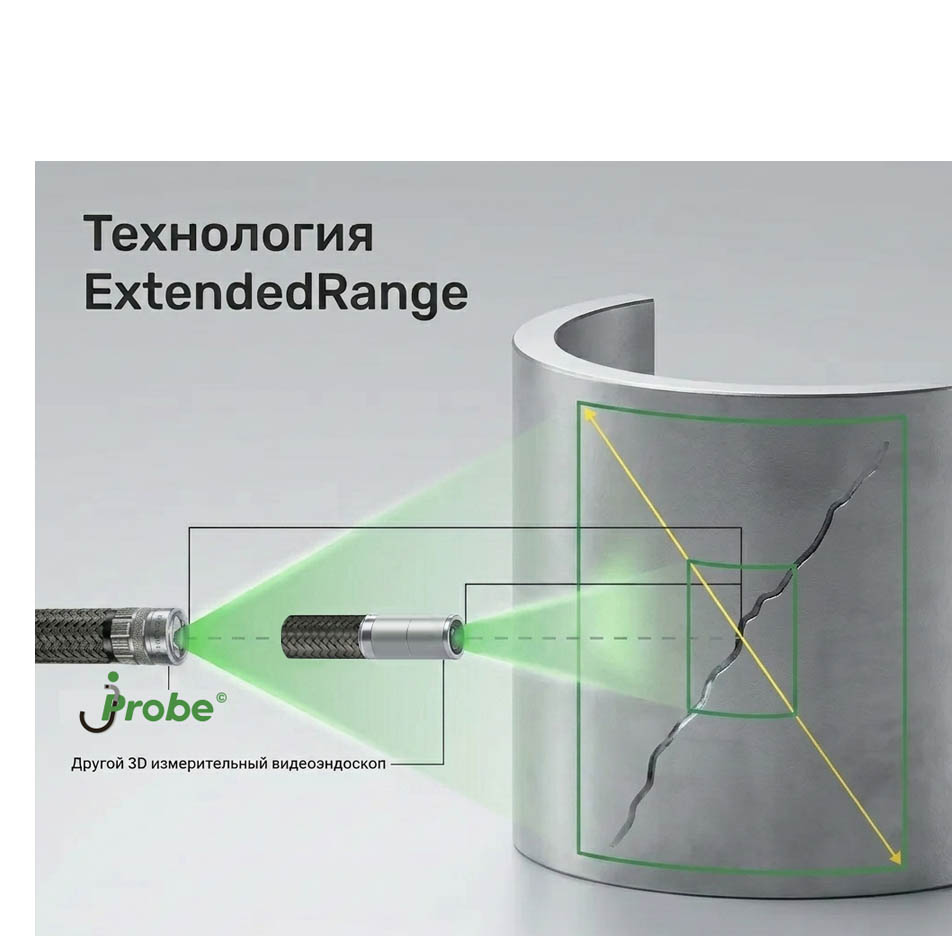

Расширенный диапазон измерений ExtendedRange

Уникальная патентованная технология Extended Range в измерительном видеоэндоскопе jProbe VJ-PRO 3D обеспечивает 3D стереоизмерение в расширенном диапазоне от 0.1 до 80 мм. Это означает, что прибор способен измерять как самые мельчайшие объекты или дефекты, так и с более крупные элементы, не теряя качества измерений. Благодаря такому диапазону устройство становится универсальным инструментом, решающим большинство задач дистанционного визуально-измерительного контроля.

Главное преимущество технологии заключается в том, что она значительно расширяет возможности контроля по сравнению с обычными эндоскопами и измерительными системами. Пользователю не нужно подбирать отдельное оборудование для разных размеров объектов: один прибор закрывает сразу весь спектр задач. Это особенно удобно при технической диагностике, инспекции труднодоступных полостей, контроле износа, проверке поверхностей и анализе дефектов, где так важны и точность и универсальность.

Именно поэтому диапазон от 0,1 до 80 мм можно считать одним из самых широких среди подобных приборов. Он дает возможность выполнять измерения в более сложных условиях и получать стабильный результат там, где применение стандартных видеоэндоскопов имеет целый ряд ограничений. В сочетании с 3D стерео измерением, технология Extended Range делает jProbe VJ-PRO 3D максимально эффективным решением.

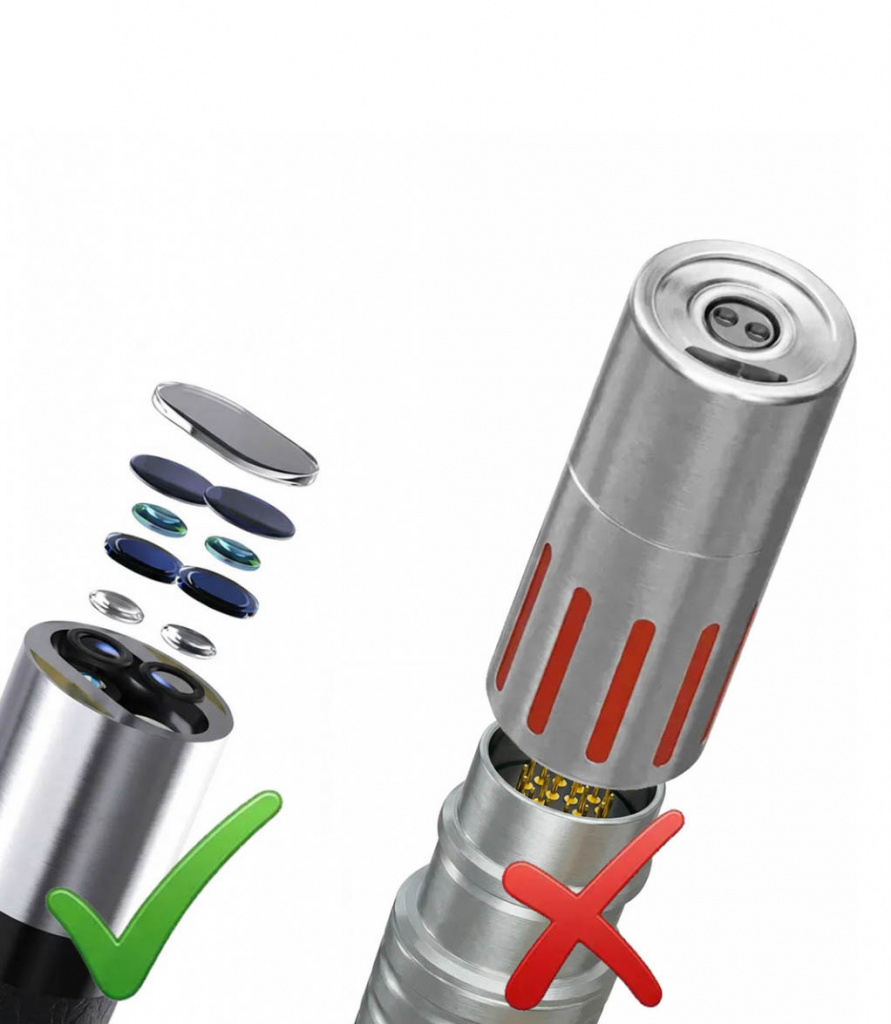

Фиксированный объектив vs Сменные объективы

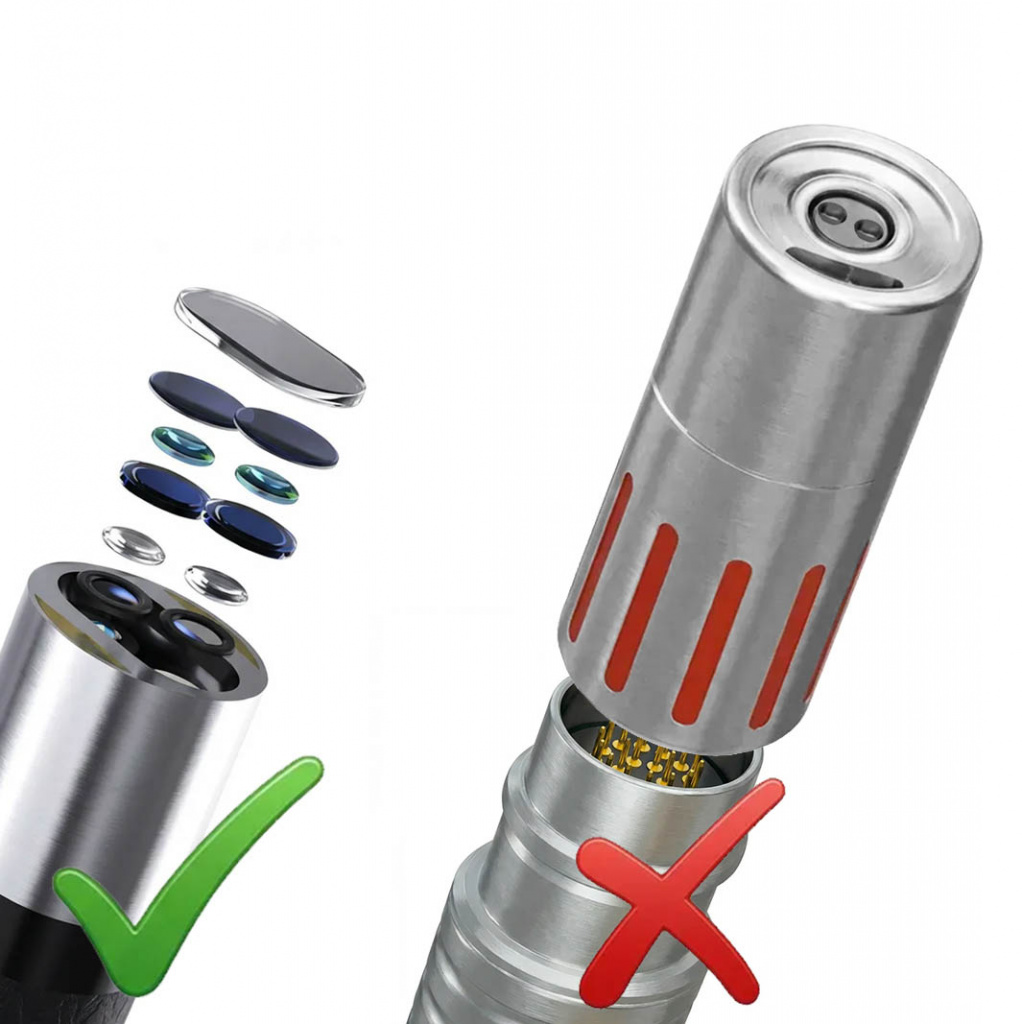

Фиксированный объектив эндоскопического зонда обычно выигрывает у сменных решений там, где важны предсказуемость, надежность и скорость работы:

• Надежность и герметичность: меньше разъёмов/стыков и уплотнений → ниже риск попадания влаги/пыли, меньше проблем c износом резьб;
• Стабильное качество изображения: оптика, сенсор и обработка отработаны производителем → меньше вариаций по резкости/виньетированию/геометрии, привычнее проводить работы;
• Быстрее в работе: не нужно подбирать/менять объектив, меньше простоев и ошибок при установке, проще подготовка к работам;
• Меньше риск ошибок персонала: невозможно поставить «не тот» объектив или неверно зафиксировать его; реже проблемы с неидеальной юстировкой после замены;
• Компактность: отсутствие стыковочного узла обеспечивает компактность и маневренность головки зонда, снижая риски застревания;
• Проще обслуживание и ниже стоимость владения: меньше расходников и ремонтов, нет необходимости держать парк совместимых объективов и следить за их состоянием;
• Меньше переюстировок/калибровок: фиксированная конфигурация стабильно держит фокус, масштаб, калибровку измерений (для измерительных моделей).

Минусы сменных объективов:

1. Реализуются на базе видеосенсоров меньшей разрешающей способности ~0,6 Мп (фиксированные объективы достигают разрешения FHD);

2. Стоят тысячи у.е. за шт.;

3. Снижают светочувствительность видеосенсора;

4. Удлиняют головку и снижают маневренность и повышают риск застревания зонда;

5. Клинят на резьбе головки камеры зонда;

6. Могут потерять герметичность и выйти из строя и вывести из строя контактную площадку зонда;

7. Теряются, в т. ч. внутри объекта контроля.

Короткая головка измерительных зондов

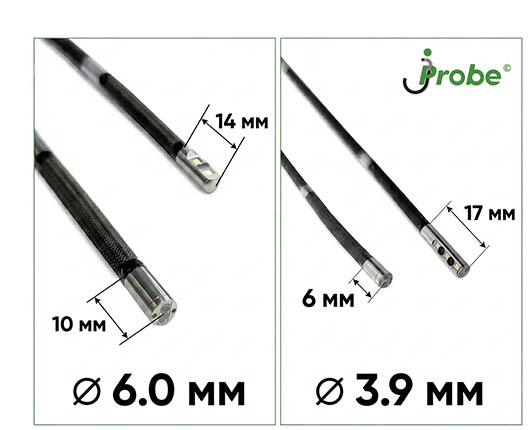

Короткая головка 3D стерео измерительных зондов jProbe — это важное конструктивное преимущество, напрямую влияющее на удобство работы и эффективность контроля. При общей длине всего 10 мм для зонда диаметром Ø 6.0 мм в прямом направлении обзора и 14 мм в боковом, а также всего 6 мм для зонда Ø 3.9 мм в прямом и 17 мм в боковом направлении, приборы становятся заметно компактнее большинства измерительных моделей сторонних производителей. Такая миниатюрность особенно ценна там, где пространство для маневра ограничено, а доступ к объекту контроля возможен только через узкие, сложные или извилистые каналы.

Благодаря уменьшенным габаритам головки зонды jProbe обладают повышенной маневренностью и позволяют уверенно выполнять измерения в условиях, где стандартные решения могут быть менее удобны или вовсе непригодны. Компактная конструкция упрощает позиционирование зонда, помогает быстрее находить нужный участок для анализа и делает работу оператора более предсказуемой. Это расширяет спектр возможного применения оборудования, поскольку такие зонды можно использовать в более широком круге задач, включая контроль труднодоступных поверхностей и полостей с ограниченным обзором.

Еще одно существенное достоинство короткой головки — снижение риска застревания зонда внутри объекта контроля. Чем меньше выступающие элементы и общая длина рабочей части, тем ниже вероятность механического зацепа, заклинивания или повреждения при перемещении в сложной внутренней геометрии. В результате 3D стерео измерительные зонды jProbe не только удобнее в эксплуатации, но и безопаснее для самого процесса диагностики, обеспечивая более надежный, стабильный и универсальный инструмент для профессионального измерительного контроля.

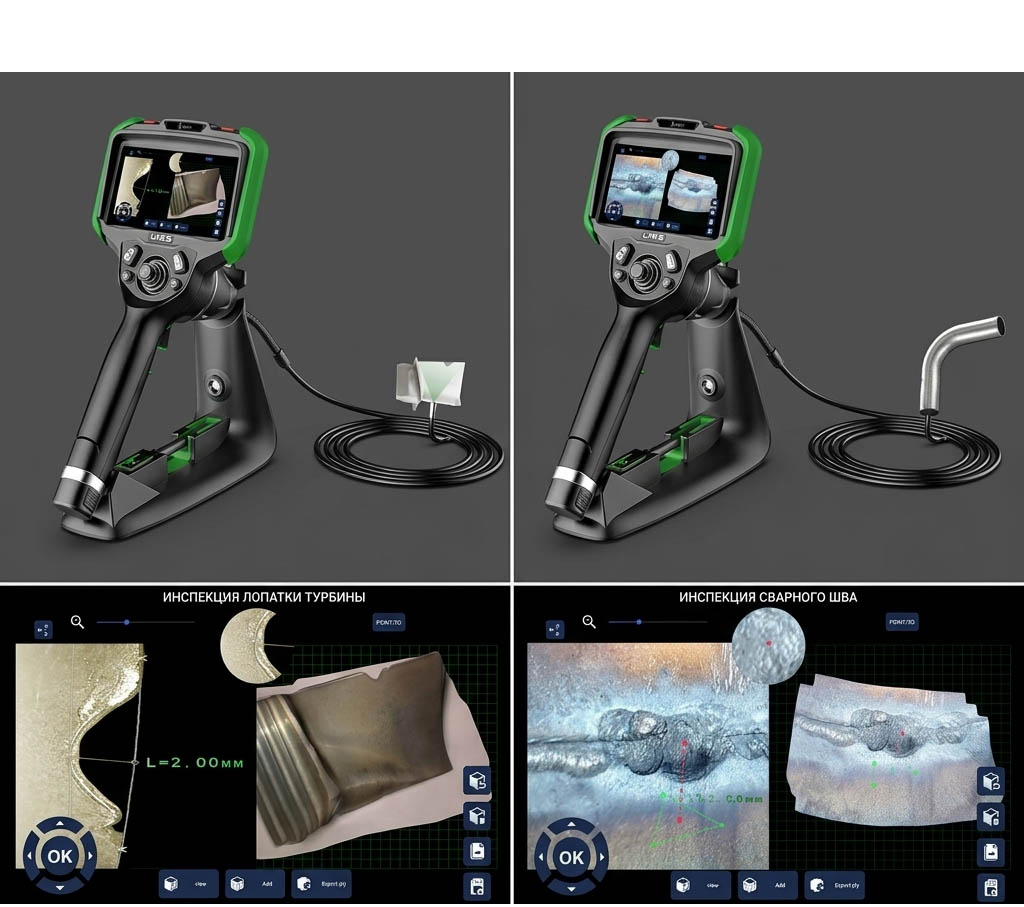

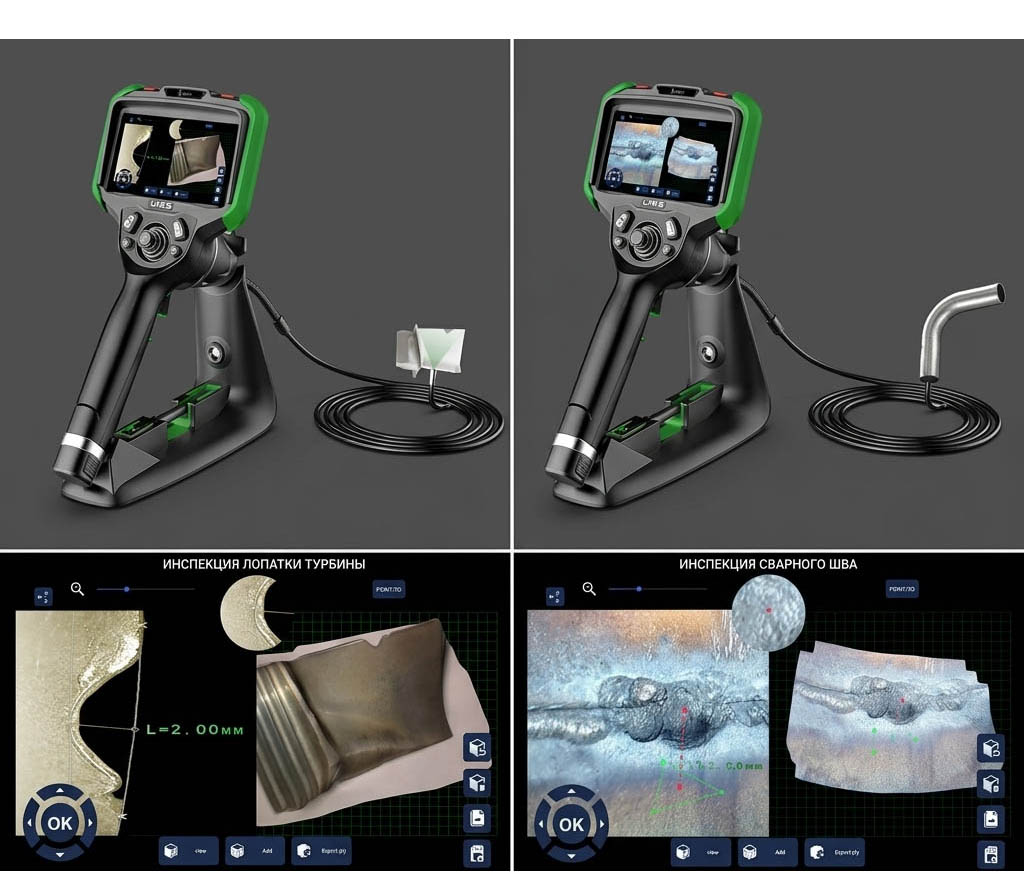

3D стереоскопические измерения с моделированием

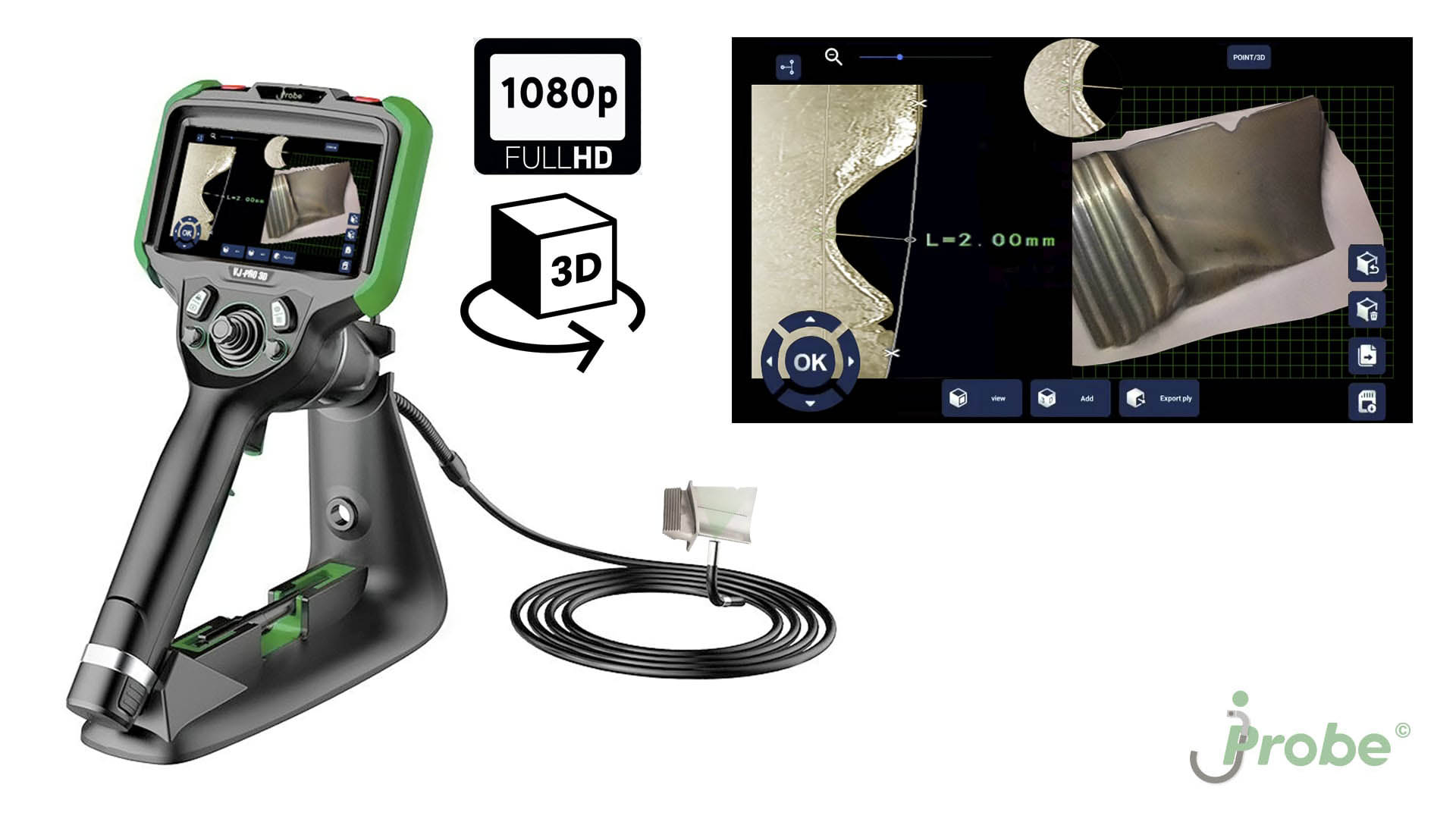

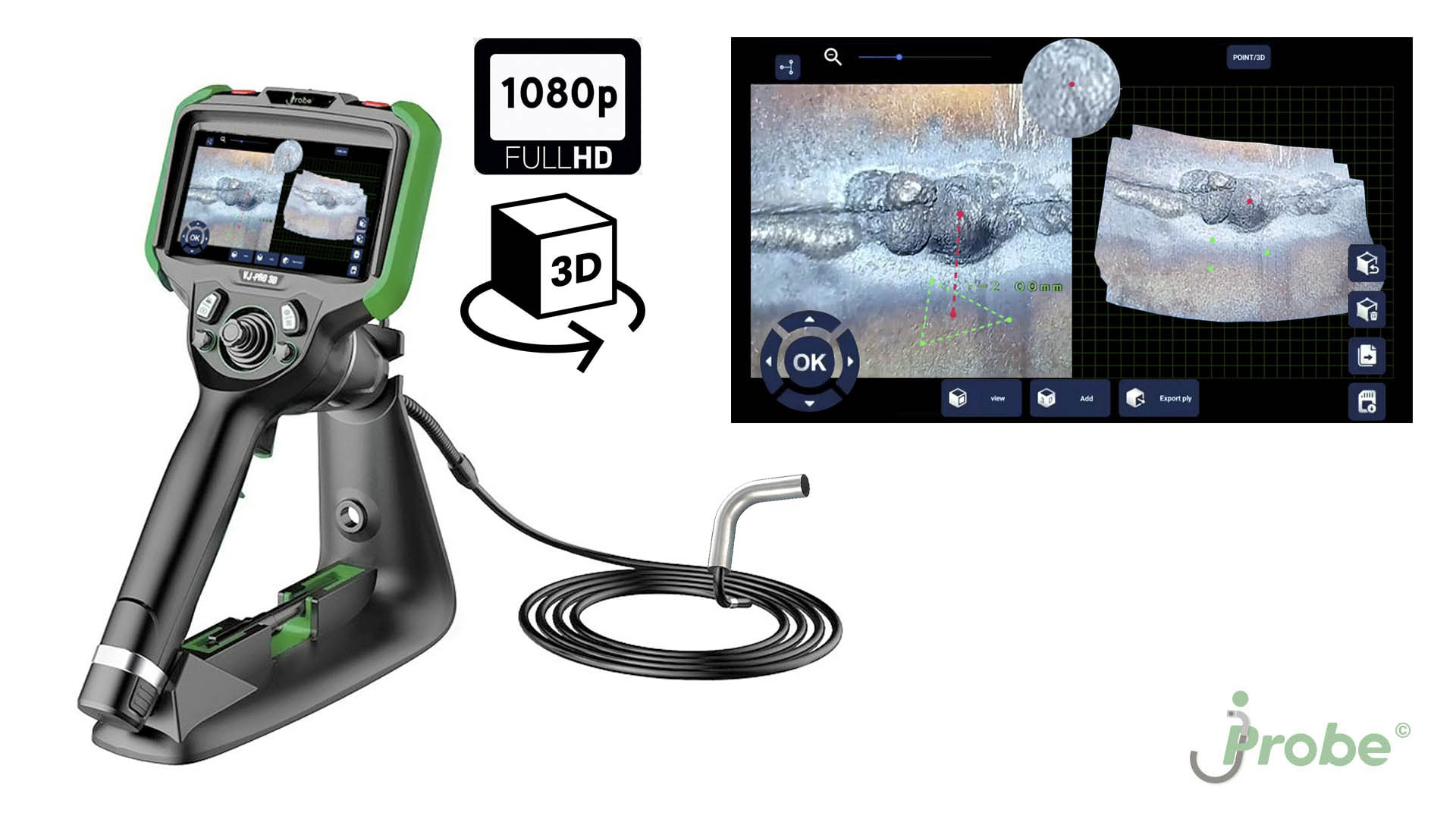

Система jProbe VJ-PRO 3D базируется на использовании интегрированной стереопары видеокамер, которая позволяет воссоздавать полноценное трехмерное облако точек исследуемого объекта. Благодаря этой технологии прибор не просто транслирует изображение, а формирует точную метрическую среду для проведения комплексных измерений. Оператор получает возможность с высокой достоверностью определять линейные размеры, глубину дефектов и площади поврежденных участков, а также выстраивать профили поперечного сечения, что критически важно для оценки износа или деформации ответственных узлов.

Ключевой особенностью процесса является оценка точности позиционирования измерительных перекрестий в режиме реального времени непосредственно на 3D-модели. Это техническое решение радикально снижает влияние человеческого фактора и предотвращает возникновение погрешностей, характерных для работы с традиционными двумерными изображениями, особенно при контроле объектов со сложной криволинейной геометрией. Система автоматически сопоставляет положение курсоров с реальным рельефом поверхности, гарантируя, что выбранные точки для замера расположены именно там, где это необходимо для получения корректного результата.

Интерфейс работы с полученными данными предоставляет оператору широкие возможности для визуального анализа: готовую трехмерную модель можно свободно вращать в пространстве, изменять ее масштаб и рассматривать под любым углом. Обилие индивидуальных настроек и различных режимов отображения позволяет адаптировать визуализацию под конкретные условия освещенности или специфику материала детали. Такой интерактивный подход делает диагностику не только более информативной, но и наглядной, обеспечивая стабильную работу и уверенность в точности каждого проведенного измерения.

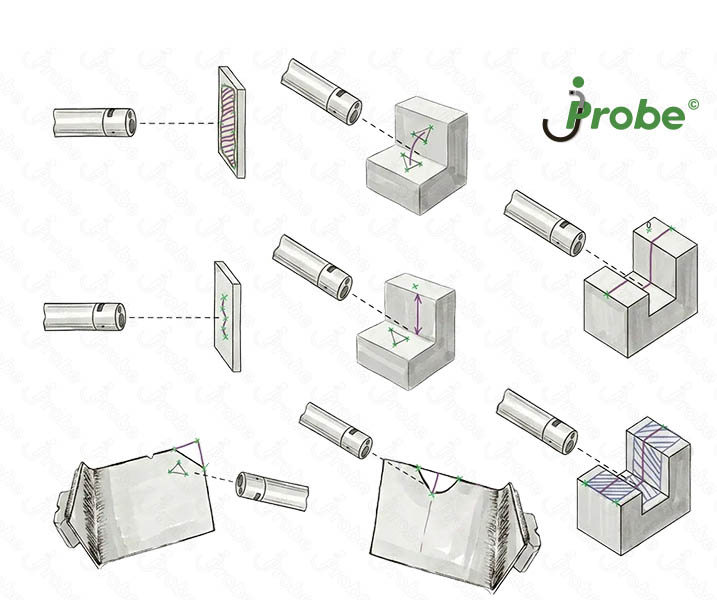

Широкий набор измерительных инструментов

3D стерео видеоэндоскоп jProbe VJ-PRO 3D позволяет выполнять широкий набор измерений, основанных на точном определении пространственного положения объектов. К базовым функциям относится произвольное измерение расстояния между двумя точками, а также измерение расстояния по горизонтали и по вертикали, что удобно при оценке геометрии деталей, расположения дефектов и взаимного положения элементов конструкции. Отдельно стоит выделить измерение расстояния по перпендикуляру между точкой и заданной линией, которое помогает быстро определить отклонение объекта от оси, границы смещения или глубину локального повреждения относительно опорной линии.

Важным преимуществом прибора является возможность измерения глубины и высоты в 3D-пространстве, включая измерение глубины / высоты по перпендикуляру между плоскостью и заданной линией. Это особенно полезно при контроле каверн, вмятин, раковин, трещин, задиров и других дефектов, где требуется не только увидеть повреждение, но и количественно оценить его параметры. Также доступно измерение периметра произвольного многоугольника, что позволяет обводить контуры сложных участков и получать точную характеристику их границ, а измерение расстояния между точками ломаной линии удобно для определения суммарной длины сложного маршрута, канала или изогнутого дефекта.

Дополнительно jProbe VJ-PRO 3D поддерживает измерение площади произвольной фигуры и построение профиля поперечного сечения, что расширяет возможности анализа до более глубокого инженерного уровня. Измерение площади помогает оценить размер поврежденного участка, зону коррозии или область износа, а профиль поперечного сечения дает наглядное представление о форме дефекта, его глубине, перепадах поверхности и характере изменения рельефа. В совокупности эти функции делают прибор удобным инструментом для точной диагностики, документирования и последующего анализа состояния труднодоступных объектов.

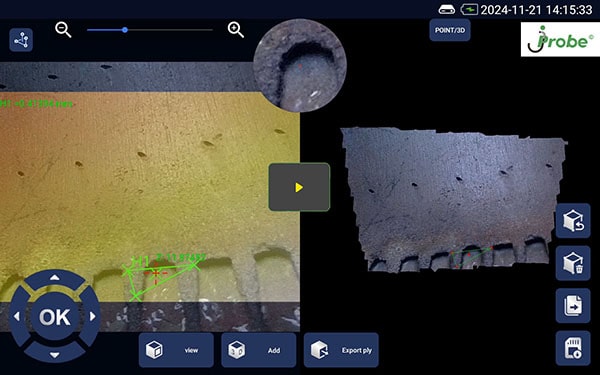

Удобный сенсорный измерительный интерфейс

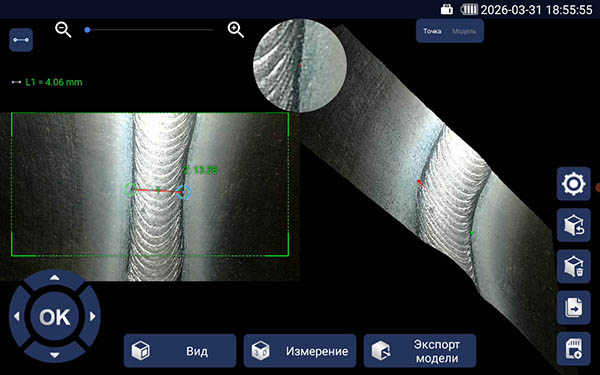

Измерительные перекрестия позиционируются с высокой точностью благодаря сочетанию цифрового увеличения, цифровой лупы и виртуального сенсорного джойстика. Эти инструменты позволяют оператору детально рассматривать даже небольшие участки поверхности и без труда устанавливать маркеры именно в нужной точке. Особенно это важно при работе с мелкими дефектами, сложными кромками или участками с низкой визуальной контрастностью, где обычного просмотра бывает недостаточно для корректного замера.

Точность позиционирования измерительных перекрестий оценивается непосредственно на 3D-модели в режиме реального времени. Это дает возможность контролировать результат не по статичному изображению, а по объемной цифровой поверхности, максимально приближенной к реальной геометрии объекта. Такой подход существенно снижает вероятность ошибок оператора, особенно при измерении криволинейных, наклонных или труднодоступных участков, где двумерное изображение может искажать восприятие формы и расстояний.

Трехмерная модель обладает широкими возможностями визуальной настройки: ее можно вращать, масштабировать и рассматривать под разными углами. Кроме того, предусмотрены различные режимы отображения, позволяющие адаптировать интерфейс под конкретную задачу, тип поверхности и условия контроля. Это делает процесс измерений более удобным, наглядным и информативным, а также помогает специалисту быстрее принимать точные решения при анализе состояния исследуемого объекта.

Низкая погрешность – высокая точность

Погрешность измерительной системы 3D видеоэндоскопа не является постоянной величиной и не может быть задана одним универсальным значением для всех условий работы. На результат измерения влияет целый ряд факторов, включая расстояние между объективом и объектом измерения, оптические характеристики используемого объектива, форму исследуемой поверхности, а также степень ее шероховатости. Кроме того, существенное значение имеют размеры и ориентация измеряемой структуры, условия освещения и точность позиционирования инструмента. Поэтому фактическая точность всегда определяется конкретной задачей и параметрами контроля.

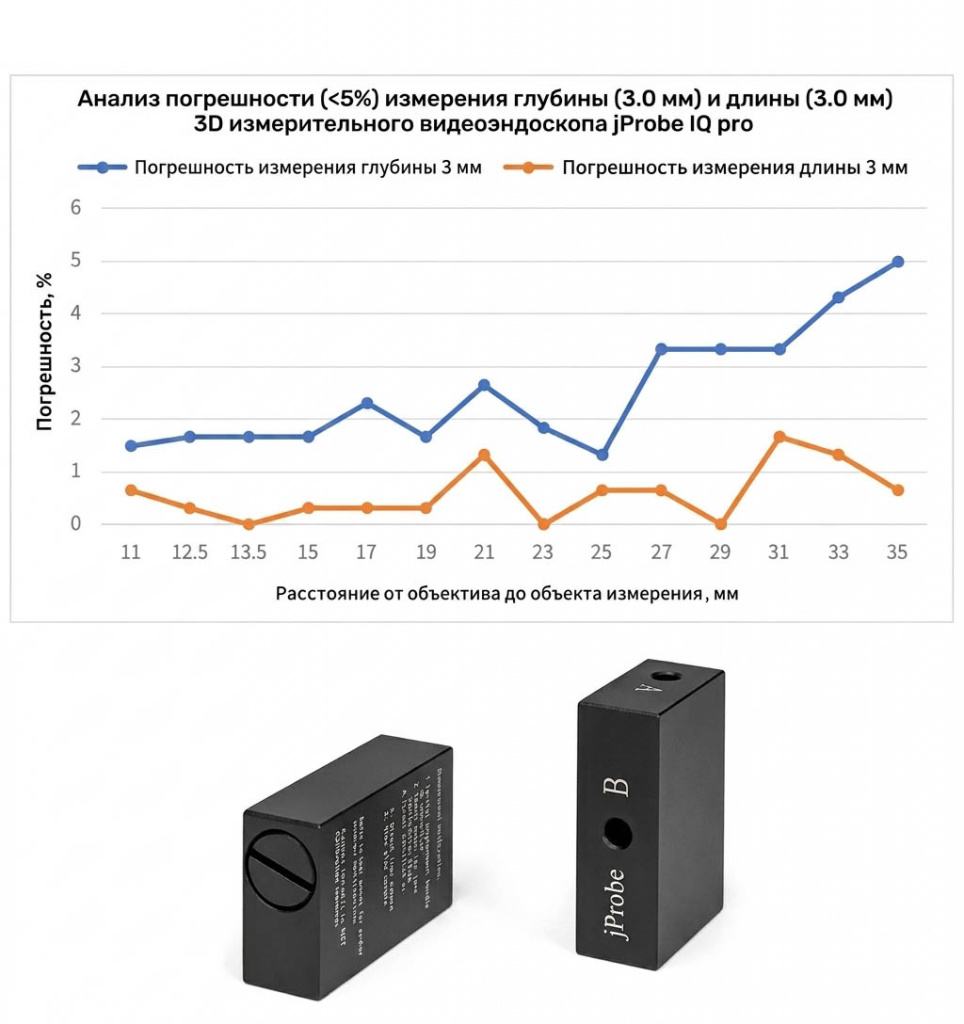

Ниже приведен график испытаний 3D измерительного видеоэндоскопа jProbe VJ-PRO 3D, выполненных на эталонных образцах глубины 3 мм и длины 3 мм. Из представленных данных видно, что погрешность измерения длины в среднем составляет около 2%, тогда как погрешность измерения глубины находится на уровне около 3%. При этом характер графика показывает, что точность может изменяться в зависимости от дистанции до объекта, что полностью соответствует особенностям оптических измерительных систем и подтверждает необходимость анализа условий измерения перед проведением контроля.

Точность измерительной системы может быть подтверждена в любой момент времени с помощью тестового блока, который входит в стандартный комплект поставки. Это позволяет оперативно проверить работоспособность прибора, убедиться в корректности показаний и при необходимости выполнить контроль качества измерений непосредственно перед началом работы. Наличие такого тестового блока особенно важно для регулярной поверки или внутренней проверки оборудования, поскольку оно обеспечивает дополнительную уверенность в достоверности результатов и делает процесс измерений более надежным и воспроизводимым.

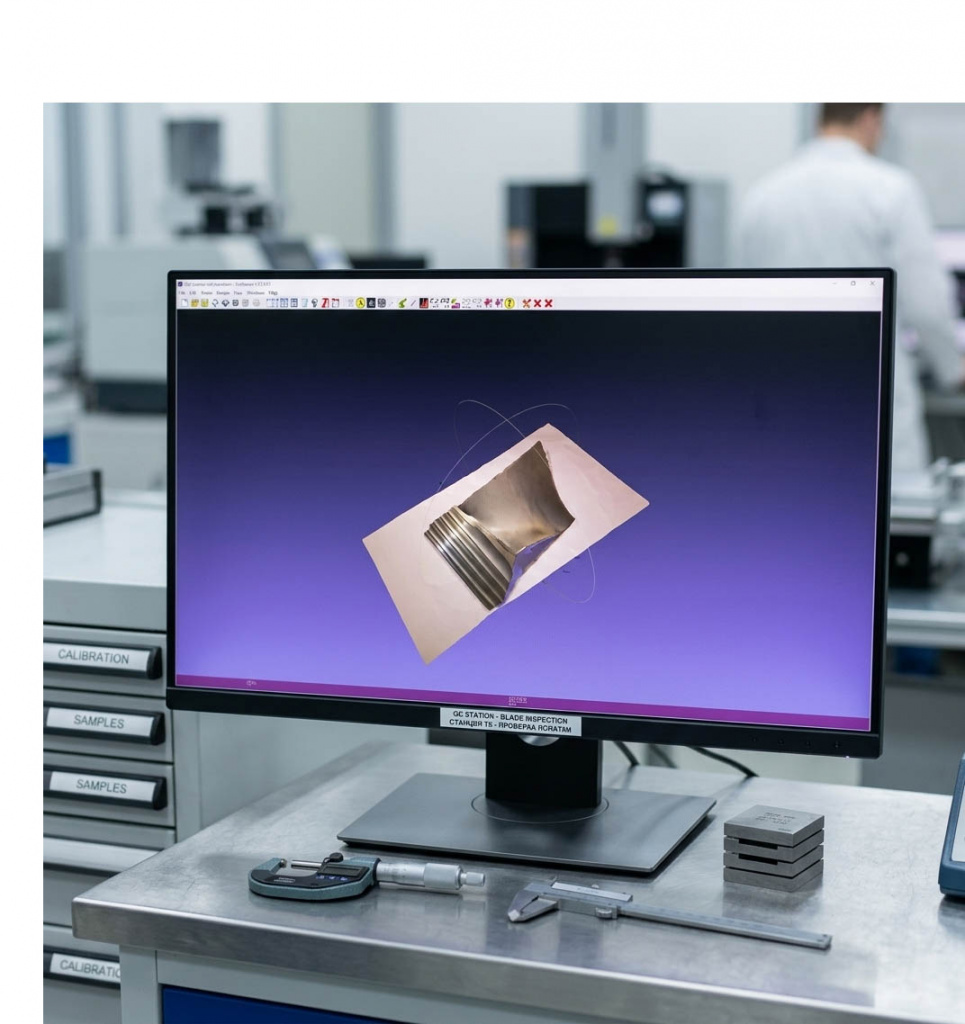

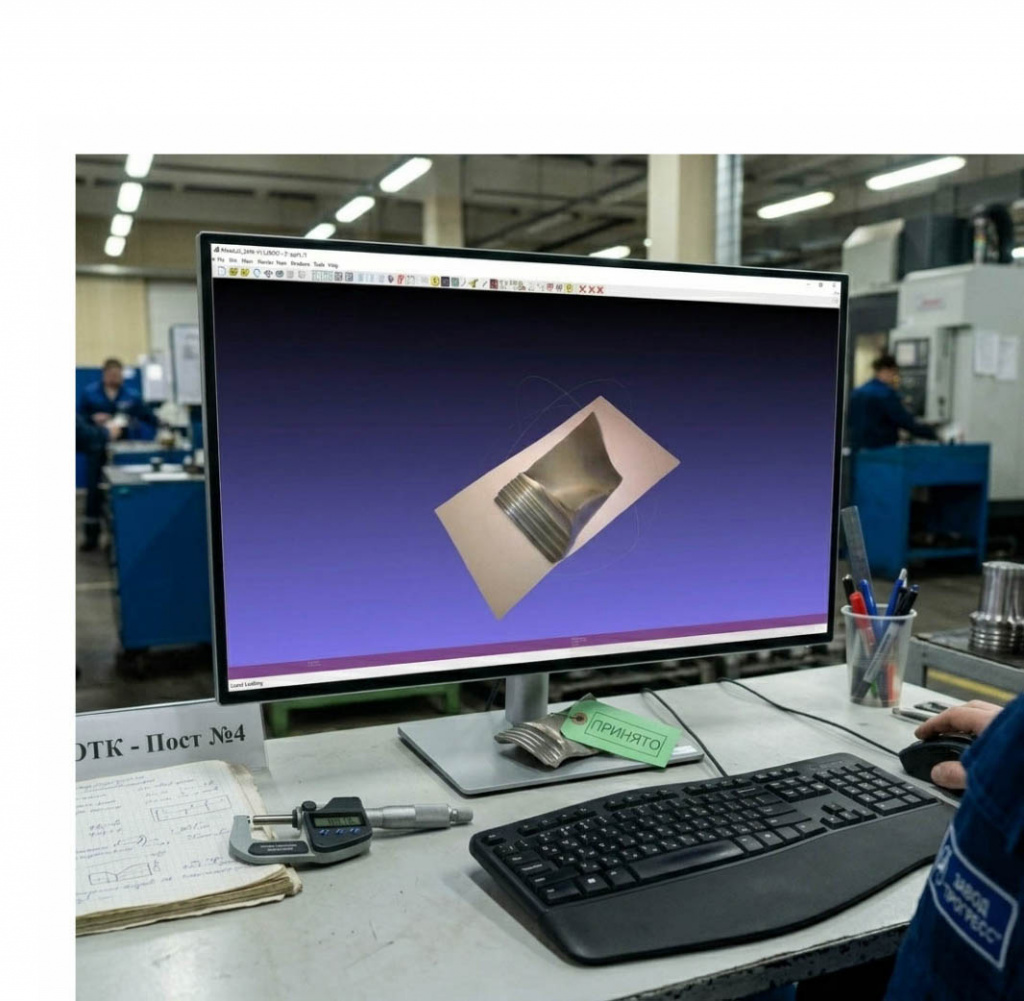

Экспорт трехмерных моделей на ПК

Возможность экспорта данных с видеоэндоскопа jProbe VJ-PRO 3D на ПК открывает широкие горизонты для глубокого анализа состояния промышленных объектов. Перенос измерительных файлов позволяет техническим специалистам работать в комфортных офисных условиях, используя специализированное ПО с мониторами высокого разрешения. Это критически важно для проведения вторичных измерений: если в полевых условиях какой-то дефект был замечен лишь вскользь, на стационарном компьютере можно повторно проанализировать сохраненное 3D-облако точек, уточнить линейные размеры, глубину и площадь повреждений с максимальной точностью.

Интеграция с алгоритмами искусственного интеллекта (ИИ) значительно повышает эффективность неразрушающего контроля. Автоматизированные системы способны мгновенно обрабатывать массивы полученных данных, распознавая типичные дефекты, такие как трещины, коррозия или эрозия, которые могут быть пропущены человеческим глазом из-за усталости или высокой интенсивности работ. Использование ИИ-модулей позволяет не только выявить проблему, но и классифицировать ее по степени критичности, опираясь на заложенные в базу данных стандарты и допуски.

Финальным этапом обработки данных на ПК является формирование комплексных аналитических отчетов. Специализированное программное обеспечение объединяет визуальные изображения, 3D-модели и точные цифровые показатели в единый документ, который служит юридическим и техническим обоснованием для проведения ремонта или продления срока эксплуатации оборудования. Такой подход обеспечивает прослеживаемость измерений и позволяет вести долгосрочный мониторинг состояния объектов, сравнивая текущие данные с архивами прошлых проверок для прогнозирования износа.

Детальное реалистичное изображение

Детальное реалистичное изображение FHD технического видеоэндоскопа при инспекции авиационного газотурбинного двигателя обеспечивает критически важную точность визуального контроля проточной части, позволяя специалистам на мониторе высокого разрешения четко идентифицировать мельчайшие признаки эксплуатационного износа, такие как выкрашивание термобарьерного покрытия на рабочих лопатках турбины высокого давления, эрозионный износ входных кромок компрессора, термические трещины на стенках камеры сгорания, закоксованность топливных форсунок, а также следы попадания посторонних предметов (FOD) или наличие забоин и деформаций, которые невозможно заметить при обычном разрешении.

На изображении справа представленны снимки камеры сгорания второго газотурбинного двигателя, сделанные видеоэндоскопом jProbe VJ-PRO 3D с диаметром зонда 3.9 мм, волоконной подсветкой и разрешающей способностью видеосенсора FHD. Благодаря прогрессивной развертке, высокой контрастности и естественной цветопередаче сенсора, инженер может дифференцировать цвета побежалости металла, свидетельствующие о локальном перегреве, что в сочетании с артикуляцией зонда в разных плоскостях гарантирует полноту обзора даже в самых труднодоступных зонах за сопловым аппаратом, минимизируя риск пропуска потенциально опасных повреждений, оптимизируя график технического обслуживания и обеспечивая высочайший уровень безопасности полетов при существенном сокращении времени на простой воздушного судна.

Успешная апробация в АО «ОДК-Авиадвигатель»

Успешная апробация технического видеоэндоскопа jProbe VJ-PRO 3D в ОДК-Авиадвигатель означает, что специалисты предприятия высоко оценили современный инструмент для неразрушающего контроля сложных узлов авиационных двигателей. Это оборудование позволяет проводить визуальный осмотр внутренних полостей, каналов и труднодоступных мест без демонтажа агрегатов, что значительно сокращает время технического обслуживания и повышает точность диагностики. Высокое разрешение, гибкость зонда и возможность документирования результатов делают его ценным активом для обеспечения надежности силовых установок.

Внедрение такого оборудования свидетельствует о технологическом развитии предприятия и его ориентации на передовые методы контроля качества. Это позволяет ОДК-Авиадвигатель соответствовать строгим международным стандартам авиационной промышленности, повышать безопасность эксплуатации двигателей и оптимизировать процессы технического обслуживания. Успешная апробация открывает возможности для более эффективного выявления потенциальных дефектов на ранних стадиях, что в конечном итоге способствует увеличению межремонтного ресурса двигателей и снижению эксплуатационных расходов авиакомпаний.

В долгосрочной перспективе использование таких высокотехнологичных эндоскопов укрепляет позиции ОДК-Авиадвигатель как лидера отечественного двигателестроения, способного конкурировать с мировыми производителями. Таким образом, интеграция jProbe VJ-PRO 3D становится важным шагом в реализации программы импортозамещения и технологического суверенитета, обеспечивая стабильное качество выпускаемой продукции мирового уровня.

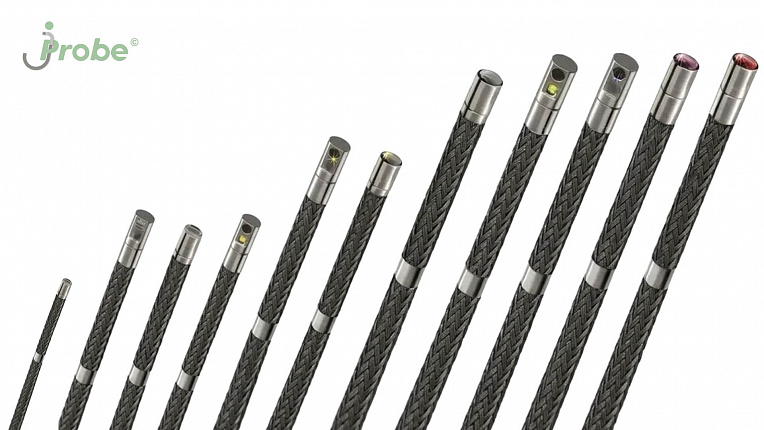

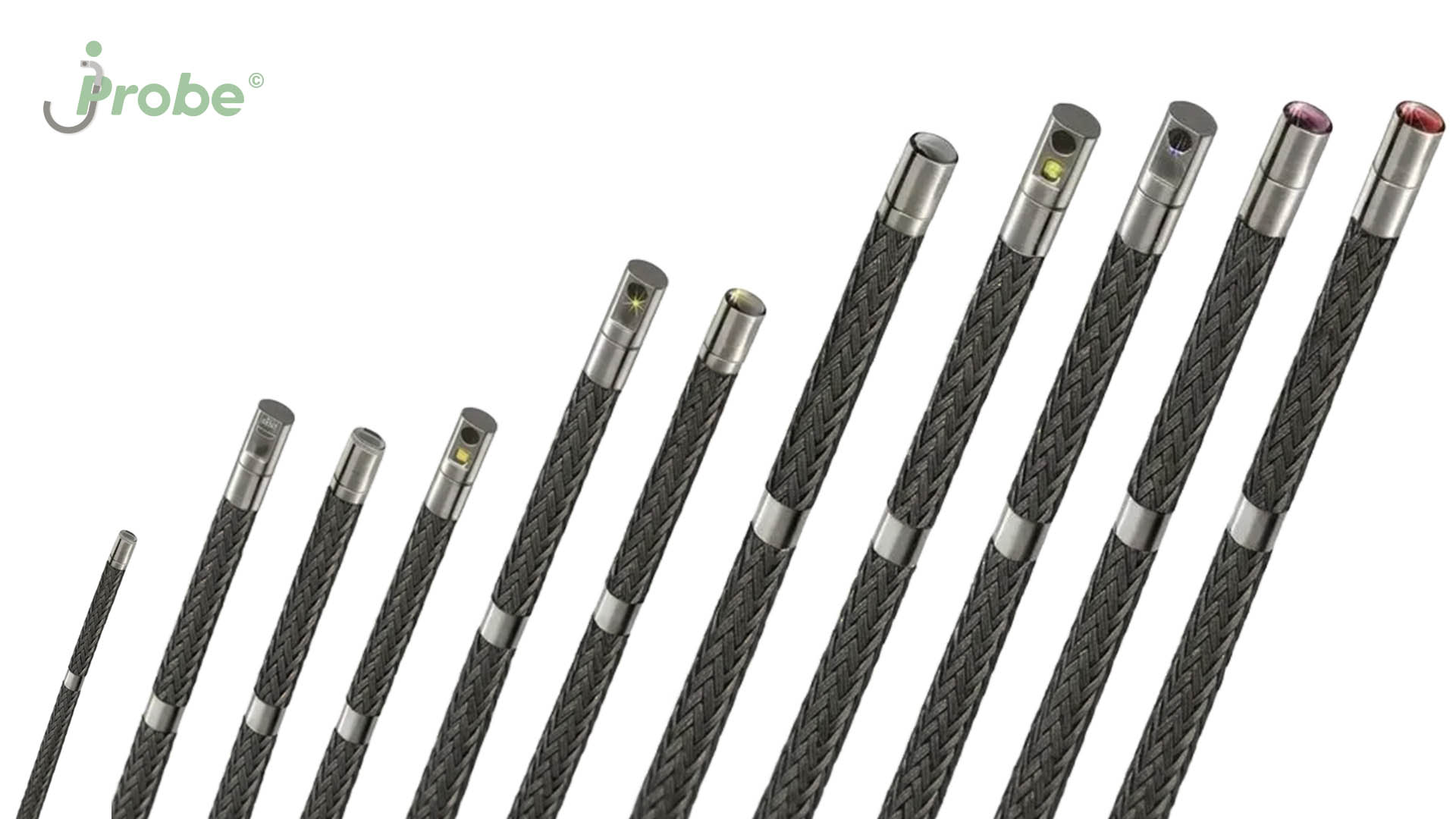

Широкая линейка сменных зондов

Базовый блок jProbe VJ-PRO 3D позволяет подключать к себе широкую линейку сменных зондов в которую, помимо классических вариантов, так же включены инновационные зонды с боковой видеокамерой или двумя видеокамерами (прямой и боковой), зонды со сменными видеокамерами, зонды с волоконной подсветкой, ультратонкие зонды от 0.85 мм, зонды с ультрафиолетовой или инфракрасной подсветкой.

Зонды jProbe технических эндоскопов — это непробиваемая защита для самых суровых условий! Усиленная вольфрамовая оплетка выдерживает тысячи циклов сгибания, истирание о грубый металл и механические удары без потери гибкости и точности артикуляции. Полная герметизация IP67 делает их неуязвимыми к бензину, маслам, растворителям, солям и агрессивным химикатам, а сапфировое стекло объектива устойчиво к царапинам и высоким температурам. Работайте в цехах, ангарах и на полевых объектах без риска поломок — jProbe гарантирует кристальную четкость изображения и долгий срок службы в любой экстремальной среде!

Наши зонды не боятся реальных испытаний: когда другие зонды выходят из строя от контакта с абразивными поверхностями или химическими реагентами, jProbe продолжает стабильно передавать детализированную картинку, позволяя обнаруживать микротрещины, коррозию и скрытые дефекты даже в самых труднодоступных и агрессивных зонах. Инженеры и техники по всему миру доверяют jProbe критически важные инспекции, зная, что каждый зонд спроектирован для максимальной износостойкостью и точностью.

Волоконная подсветка

Волоконная подсветка в видеоэндоскопе VJ-PRO 3D гарантирует равномерное и стабильное освещение даже в самых глубоких и недоступных полостях, исключая тени и искажения изображения, типичные для компактных LED в головке. Высокая яркость до 100 000 Люкс позволяет четко визуализировать мелкие дефекты, трещины и загрязнения на поверхностях с минимальным отражением, повышая точность диагностики в авиации, энергетике и автомобилестроении. Размещение мощного источника света в рукоятке минимизирует нагрев зонда, продлевая время непрерывной работы без перегрева и обеспечивая безопасность в чувствительных зонах. Волоконный канал устойчив к излому и коррозии, сохраняя 100% светопропускания даже после интенсивного использования, что делает систему идеальной для профессионалов, требующих максимальной надежности и качества изображения в любых условиях.

Дополнительно такая схема подсветки повышает ресурс системы: светодиодный модуль расположен в зоне, защищенной от вибраций и механических ударов, а его обслуживание и замена выполняются быстрее и проще, чем при интеграции источника света в миниатюрную головку. Свет, подаваемый по волоконному каналу, формирует корректный световой рисунок на объекте контроля, что улучшает работу автоэкспозиции и снижает шумы на изображении при съемке в сложных условиях.

Сменные видеокамеры

Сменные видеокамеры на резьбе для технических видеоэндоскопов jProbe обеспечивают беспрецедентную гибкость и надежность: быстрая замена без специальных инструментов позволяет мгновенно адаптировать эндоскоп под любую задачу — от узких каналов с боковым обзором до дальних инспекций с прямым взглядом; стандартизированная резьба гарантирует идеальное соединение без люфтов и потери сигнала, минимизируя простои; разнообразие камер (2–6 мм диаметром, с разными углами зрения и фокусами) покрывает все сценарии — от микроанализа до макросъемки; повышенная прочность узла крепления выдерживает тысячи циклов подключений и вибрации, а герметичность сохраняет защиту IP67 даже после замены.

Такая модульная система значительно снижает эксплуатационные расходы, поскольку при повреждении объектива или необходимости смены характеристик обзора достаточно заменить лишь компактную головку камеры, а не весь дорогостоящий зонд целиком. Резьбовое соединение обеспечивает механическую прочность, сопоставимую с монолитной конструкцией, что позволяет уверенно проводить манипуляции в сложных промышленных узлах, не опасаясь отсоединения камеры внутри оборудования. Благодаря возможности использовать специализированные наконечники с различной глубиной резкости и спектральной чувствительностью на одной базе, специалист получает универсальный инструмент, который сохраняет высочайшее качество визуализации.

Сменные оптические объективы

Сменные оптические объективы обеспечивают универсальность измерительного видеоэндоскопа, позволяя в считанные секунды переключаться между разными углами обзора (0°, 45°, 90°, 120°) и фокусными расстояниями без покупки отдельных зондов или приборов. Это критически важно для комплексного контроля разнообразных объектов — от гладких цилиндрических поверхностей до скрытых полостей с острыми ребрами, где стандартная оптика просто не справится.

Использование таких адаптеров существенно оптимизирует рабочий процесс, сокращая время простоя оборудования и снижая общие затраты на техническое обслуживание. Вместо того чтобы извлекать зонд для смены дорогостоящего видеоэндоскопа целиком, оператор просто меняет наконечник, подстраиваясь под специфику конкретного дефекта в режиме реального времени.

Особое значение это имеет при работе в авиационной и энергетической отраслях. Например, для осмотра лопаток турбины требуется фронтальное направление обзора для оценки состояния входных кромок, в то время как для поиска коррозии или трещин на стенках камеры сгорания необходим боковой обзор с широким углом. Объективы с различными фокусными расстояниями (ближнего и дальнего поля) позволяют одинаково четко фиксировать как микроскопические повреждения на расстоянии пары миллиметров, так и общие планы крупных узлов.

Кроме того, современные системы крепления — обычно резьбовые со стопорным механизмом — гарантируют герметичность соединения и защиту матрицы от попадания масла, влаги и пыли. Это обеспечивает надежность визуально-измерительного контроля в самых суровых условиях, сохраняя при этом высокое разрешение и точность цветопередачи, которые необходимы для достоверной диагностики состояния металла и сварных швов.

Превосходная эргономика

Эргономика технического видеоэндоскопа критически важна для снижения физической нагрузки на оператора и повышения точности диагностики в ходе длительных и сложных инспекций. Правильное распределение веса прибора, интуитивно понятное расположение органов управления артикуляцией зонда и качественный дисплей позволяют специалисту меньше отвлекаться на дискомфорт, что напрямую влияет на скорость обнаружения дефектов, предотвращает операторские ошибки и минимизирует риск развития профессиональных заболеваний суставов и мышц. jProbe VJ-PRO 3D обладает ультра компактным корпусом и малым весом. Прибор может удерживаться и управляться одной рукой.

Преемственность поколений

С тех пор линейка VJ прошла значительный эволюционный путь, постоянно адаптируясь к возрастающим требованиям промышленной диагностики. Каждое новое поколение эндоскопов воплощало в себе стремление к миниатюризации электроники при одновременном повышении качества визуализации.

Важной вехой стало внедрение цифровых матриц высокого разрешения, которые позволили специалистам обнаруживать мельчайшие дефекты — трещины, коррозию и нагар — в самых труднодоступных узлах авиационных двигателей, турбин и сложных промышленных агрегатов. В отличие от первоначальных моделей, современные представители семейства получили расширенные цифровые функции, возможность беспроводной передачи изображения на внешние мониторы и более долговечные материалы оплетки зонда.

Сенсорный дисплей с широкой диагональю

Разрешение FHD (1920x1080 пикселей) обеспечивает кристально чистое изображение даже в условиях ограниченного освещения, а технология FullView минимизирует искажения по краям кадра, предоставляя панорамный обзор до 170 градусов без потери детализации. IPS-матрица гарантирует отличную цветопередачу и углы обзора до 160 градусов, что критически важно при совместной работе нескольких специалистов над одним экраном.

Высокая контрастность и поддержка расширенного динамического диапазона (HDR) позволяют детально рассматривать объекты в глубоких тенях и переосвещенных зонах, исключая появление «слепых пятен» при осмотре блестящих металлических поверхностей. Антибликовое покрытие экрана с твердостью 7H по шкале Мооса защищает дисплей от царапин и обеспечивает комфортную работу даже под прямыми солнечными лучами, сохраняя читаемость текста и четкость графических интерфейсов.

Интеллектуальная система обработки сигнала в реальном времени устраняет цифровой шум, что дает возможность фиксировать микротрещины размером до 0,01 мм, которые могли бы остаться незамеченными на стандартных мониторах. Благодаря оптимизированному энергопотреблению и эффективному теплоотводу, монитор сохраняет стабильность работы при экстремальных температурах, обеспечивая бесперебойный мониторинг технологических процессов в режиме 24/7.

Артикуляция джойстиком

Всесторонняя артикуляция дистальной части с управлением через джойстик критически важна для преодоления сложных геометрических препятствий внутри промышленных агрегатов. В отличие от жестких или полужестких зондов, подвижный наконечник позволяет плавно обходить изгибы труб, лопатки турбин и внутренние перегородки, проникая в самые труднодоступные зоны. Это избавляет оператора от необходимости прикладывать физические усилия при позиционировании зонда, что защищает как сам прибор, так и чувствительныеповерхности объекта.

Наличие точной артикуляции во всех направлениях обеспечивает полный панорамный обзор полости без «слепых зон», что необходимо для качественной дефектовки. Оператор может зафиксировать камеру под идеальным углом к исследуемой поверхности, чтобы минимизировать блики от подсветки и получить максимально четкое изображение трещин, коррозии или нагара. Возможность направить объектив точно на цель позволяет детально рассмотреть объект под разными ракурсами, что крайне важно для определения глубины и характера повреждений.

Наконец, использование джойстика значительно повышает скорость и эргономику проведения инспекции, снижая нагрузку на руки специалиста. Интуитивно понятное управление позволяет быстро маневрировать в узких пространствах, сокращая общее время простоя. В условиях ограниченного времени артикуляция становится решающим фактором, позволяя оперативно локализовать проблему и задокументировать ее.

Широчайший в классе функционал

На сегодняшний день, видеоэндоскоп VJ-PRO 3D, находясь в среднем ценовом сегменте, обладает функционалом, присущим экспертным видеоэндоскопам класса Hi-End, например, точным моторизированным механизмом артикуляции дистальной части зонда или возможностью производить сравнительные измерения.

Высокое качество изображения обеспечивается современным HD-сенсором и мощной регулируемой подсветкой, позволяющей детально рассмотреть внутренние полости даже в условиях полного отсутствия внешнего света. Продуманная эргономика с отзывчивым джойстиком и интуитивно понятным интерфейсом на базе сенсорного дисплея делает работу с VJ-PRO 3D максимально эффективной, сокращая время на проведение инспекции и подготовку отчетности. Таким образом, устройство предлагает промышленным предприятиям бескомпромиссную диагностическую мощность без необходимости переплачивать за бренд премиум-сегмента.

Защита от перегрева

Сначала система отображает визуальное предупреждение на экране, которое дополняется звуковым оповещением, информирующим оператора о критическом нагреве. Если температура продолжает расти и достигает опасного порога, способного повредить дорогостоящую электронику или матрицу камеры, устройство активирует функцию автоматического отключения. Такая многоуровневая защита предотвращает выход оборудования из строя при осмотре горячих узлов двигателей, турбин или теплообменников, которые еще не успели полностью остыть.

Наличие оперативных данных о температуре в зоне осмотра также позволяет специалисту более точно планировать время проведения инспекции и соблюдать регламенты безопасности. В сочетании с титановым корпусом головки зонда и сапфировым защитным стеклом объектива, эта система мониторинга делает jProbe VJ-PRO одним из самых защищенных инструментов в своем классе, обеспечивая долговечность прибора даже при эксплуатации в сложных промышленных условиях.

Инструментальный канал

Инструментальный канал технического эндоскопа позволяет проводить различные манипуляции внутри исследуемого объекта без необходимости его разборки. Этот канал, обычно расположенный вдоль корпуса эндоскопа, служит для введения специализированных инструментов, таких как:

1. Захватные инструменты - щипцы, петли или крючки для извлечения инородных тел, образцов материала или мусора из полостей.
2. Измерительные зонды - устройства для определения зазоров, толщины стенок, глубины дефектов или проведения ультразвукового контроля.
3. Очистные приспособления - щетки, распылители или аспирационные трубки для удаления загрязнений с поверхности перед осмотром.
4. Ремонтные инструменты - миниатюрные сварочные аппараты, клеевые аппликаторы или заплатки для локального устранения мелких дефектов.
5. Маркировочные устройства - для нанесения меток в местах обнаруженных дефектов с целью последующего ремонта.

Диаметр инструментального канала обычно составляет от 1,2 до 3,5 мм, что определяет максимальный размер используемых инструментов. Современные эндоскопы могут иметь несколько инструментальных каналов разного диаметра для одновременного использования различных приспособлений.

Конструкция канала обеспечивает герметичность, что особенно важно при работе в условиях давления, вакуума или агрессивных сред. Некоторые модели оснащены системой промывки канала для очистки от загрязнений во время работы.

Использование инструментального канала значительно расширяет функциональность технического эндоскопа, превращая его из простого устройства визуального контроля в многофункциональный диагностический и ремонтный комплекс.

Длительная автономная работа

Видеоэндоскоп VJ-PRO 3D имеет возможность автономной работы от сменных аккумуляторных батарей Li-Ion 18650 x 4 шт. (длительность полного заряда около 3 часов). В стандартный комплект поставки входит 8 аккумуляторных батарей и внешнее зарядное устройство. Аккумуляторы типа Li-Ion 18650 распространены повсеместно и могут быть заменены пользователем самостоятельно, в случае необходимости.

Такая архитектура питания гарантирует непрерывность работы на объектах, где доступ к сети электропитания ограничен или отсутствует вовсе — например, на высотных сооружениях, в полевых условиях или на удаленных производственных площадках. С 8 аккумуляторами в комплекте и временем зарядки всего 3 часа пользователь может организовать ротацию батарей, обеспечивая до 24 часов непрерывной инспекции без простоя.

Внешнее зарядное устройство поддерживает одновременную подзарядку до 4 аккумуляторов и оснащено индикацией уровня заряда для каждого слота, что упрощает контроль. Кроме того, видеоэндоскоп VJ-PRO 3D оснащен интеллектуальной системой управления энергопотреблением: автоматическое выключение экрана при неактивности, регулировка яркости подсветки и выбор режима энергосбережения позволяют продлить время работы на одном комплекте батарей до 6–8 часов в зависимости от интенсивности использования. Это делает прибор идеальным решением для инспекций, где мобильность и надежность питания имеют решающее значение.

Сравнительные измерения

Сравнительные измерения в технической эндоскопии необходимы для точной оценки размеров и масштабов выявленных дефектов относительно известных эталонных объектов. Внедрение специальных калибровочных штангенциркулей, маркеров на рабочем канале или оптических систем с наложением сетки позволяет оператору соотнести длину трещины, глубину коррозии или диаметр изношенного отверстия с реальными габаритами. Без такой калибровки визуальные наблюдения остаются субъективными, что приводит к ошибкам в диагностике и последующему планированию ремонта.

Такие измерения обеспечивают объективность данных для технического отчета, позволяя отслеживать динамику деградации конструкции во времени и оценивать эффективность проведенных ремонтов. Например, сравнение текущих показателей с базовыми данными предыдущих инспекций помогает прогнозировать остаточный ресурс узла и оптимизировать график обслуживания. В итоге это снижает риски аварийных ситуаций, минимизирует простои оборудования и способствует обоснованному распределению бюджета на капитальные работы.

Контактные измерения

Контактные измерения в технической эндоскопии необходимы для получения максимально точных физических параметров дефекта, когда визуальная оценка через линзу может быть искажена расстоянием или углом обзора. Путем непосредственного соприкосновения измерительного щупа с поверхностью объекта специалист получает достоверные данные о геометрических параметров тех или иных объектов и дефектов. Этот метод исключает оптические погрешности и позволяет с высокой точностью подтвердить критическое состояние узла, которое невозможно определить бесконтактными способами.

Кроме того, контактные методы незаменимы при проведении ультразвуковой или вихретоковой дефектоскопии через канал эндоскопа для выявления скрытых внутренних повреждений металла. Таким образом, контактные измерения превращают эндоскоп из средства простого визуального осмотра в полноценный инструмент неразрушающего контроля, обеспечивающий документальное обоснование результатов контроля.

Честное разрешение

Искусственное «растягивание картинки» или «размножение» пикселей (интерполяция) исключается. Аппаратная разрешающая способность видеосенсора в головке зонда пиксель в пиксель соответствует видимому на дисплее, а также записываемому в виде фото или видео изображению. Вычислительный графический процессор последнего поколения ускоряет интервал записи фото и видео, а также делает изображение реального времени более четкими и плавными.

Это достигается за счет применения многоядерного GPU с поддержкой аппаратного ускорения обработки изображений в реальном времени, включая фильтрацию шумов, коррекцию экспозиции и стабилизацию кадра без задержек. Разрешение сенсора, например, FHD или выше, сохраняется неизменным на всех этапах — от захвата до вывода на экран базового блока или внешний монитор, исключая артефакты растяжки и потери детализации. Ускоренная запись позволяет фиксировать последовательности событий с частотой до 120 кадров в секунду в HD-режиме, что критично для анализа быстродвижущихся деталей, таких как вращающиеся валы, турбинные лопатки или поток жидкости в трубопроводах.

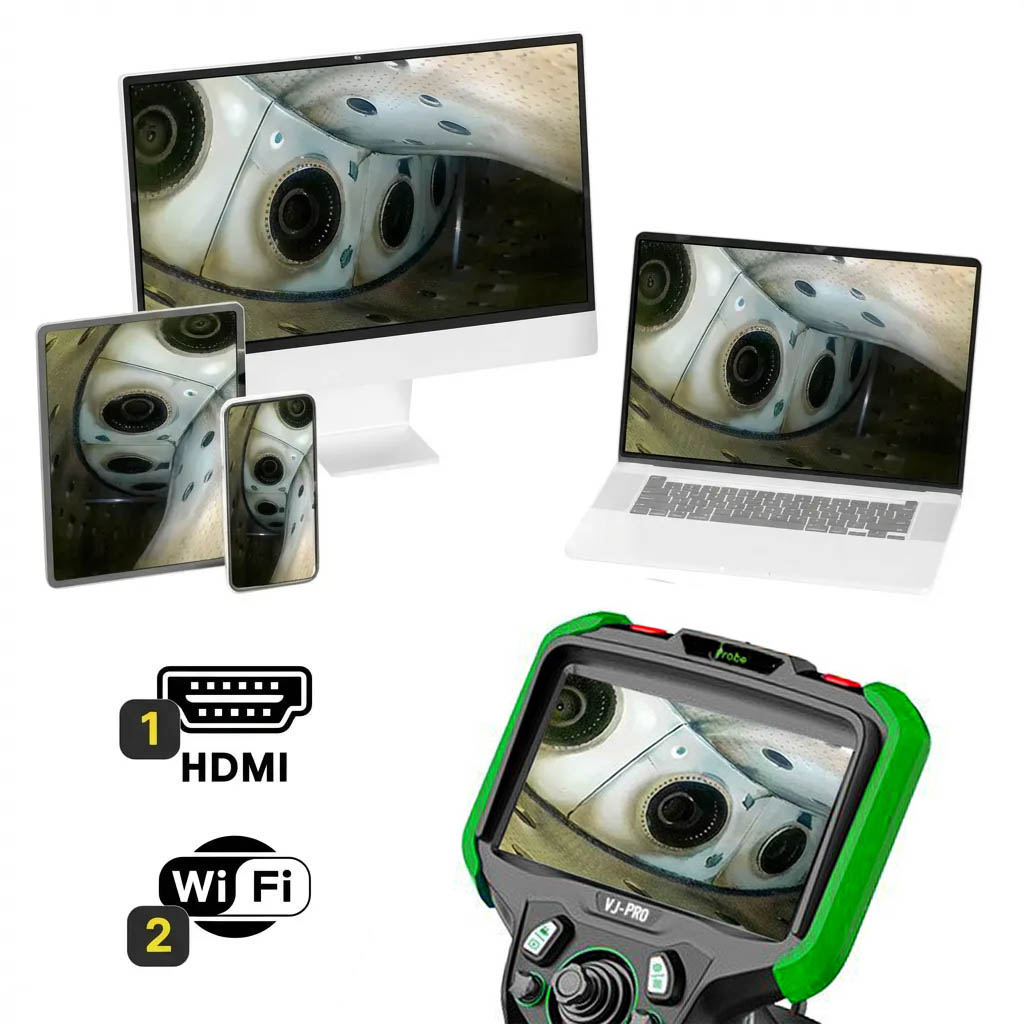

Вывод изображения на внешние устройства

Вывод изображения на внешние устройства нужен, чтобы смотреть картинку на большем и более качественном экране, удобно демонстрировать её коллегам и заказчику в реальном времени, а также записывать фото/видео и вести протокол осмотра без потери деталей. Это упрощает совместную диагностику и принятие решения, позволяет удалённо консультироваться, интегрировать эндоскоп в рабочее место (ПК, монитор, регистратор) и хранить материалы для отчётов, сравнения «до/после» и подтверждения качества работ.

В измерительном видеоэндоскопе внешний вывод важен ещё и для документирования и контроля качества. Трансляция или передача файлов на ПК позволяет сразу выполнять точные измерения и анализ в программном обеспечении, прикладывать фото/видео к протоколам, вести архив по объектам, печатать отчёты и отправлять материалы заказчику. На производстве это упрощает аудит и прослеживаемость: можно зафиксировать ход инспекции, подтвердить размеры дефекта и сократить риск ошибок за счёт независимой проверки результатов.

Вспомогательные светодиодные фонари

Оба фонаря активируются независимо через удобные кнопки на корпусе базового блока, что позволяет оперативно переключаться между режимами в зависимости от задач инспекции. Фонарь с видимой подсветкой имеет регулируемую яркость (3 уровня) и угол рассеивания 120°, обеспечивая равномерное освещение зоны до 5 метров без слепящего эффекта. Мощность — 2 Вт, с ресурсом свечения более 50 000 часов.

УФ-фонарь (длина волны 365 нм, мощность 3 Вт) оптимизирован для неразрушающего контроля с люминесцентными проникающими веществами типа Magnaglo или Zyglo. Он генерирует интенсивный ультрафиолетовый поток, выявляя поверхностные и подповерхностные дефекты (трещины, поры, непровары) с четкой флуоресценцией на металлических, композитных и полимерных поверхностях. Фильтр-очки для защиты от УФ-излучения входят в комплект поставки, а также предусмотрена автоматическая блокировка УФ-фонаря при открытом экране для предотвращения случайного облучения.

Съемная магнитная подставка

Подтавка позволяет расположить видеоэндоскоп на горизонтальных поверхностях, при этом магнитное основание рассчитано на надежную фиксацию на стальных поверхностях и имеет противоскользящую накладку, которая предотвращает смещение и защищает объект контроля от царапин. При необходимости магнитное крепление может применяться как временное решение для позиционирования прибора в труднодоступных местах, освобождая обе руки оператора для манипулирования и управления эндоскопическим зондом.

Съемное исполнение подставки упрощает транспортировку и обслуживание: элемент быстро устанавливается и снимается без инструмента, а в сложенном положении не увеличивает габариты прибора. Благодаря этому видеоэндоскоп удобно использовать как в цеховых условиях, так и на выездных работах, включая инспекцию оборудования, трубопроводов, полостей агрегатов и вентиляционных систем.

Подставка для технического видеоэндоскопа jProbe VJ-PRO 3D обеспечивает стабильное и удобное позиционирование прибора. Это особенно полезно во время длительных выездных работ, когда оператор может временно освободить руки для записей, анализа данных или работы с отчетами; в цеховых условиях она предотвращает скольжение на неровных поверхностях.

Устойчивость к воде, маслам и агрессивным средам

Технический видеоэндоскоп jProbe VJ-PRO 3D обладает устойчивостью к воде, маслам и агрессивным средам, поскольку он предназначен для инспекции труднодоступных мест в промышленных, автомобильных и инженерных условиях —, внутри двигателей, трубопроводов, гидравлических систем или химических резервуаров, где неизбежно контактирует с жидкостями, смазками, коррозионными веществами, пылью и высокими температурами. Без такой защиты камера быстро выйдет из строя из-за коррозии, загрязнения оптики или короткого замыкания, что сделает инструмент непригодным для надежной диагностики и осмотра в реальных рабочих сценариях, где чистота и безопасность окружающей среды не гарантированы.

Для обеспечения такой защиты применяется комплексная инженерная стратегия, начинающаяся с герметизации. Корпус зонда и управляющего модуля изготавливается из высокопрочных материалов — нержавеющей стали марок 316L или титановых сплавов, которые инертны к большинству химических реагентов. Все стыки и соединения уплотняются с помощью лазерной сварки или прокладок из фторэластомера (например, Viton®), сохраняющих эластичность в широком температурном диапазоне (от -40°C до +200°C) и устойчивых к маслам, топливам и кислотам.

Устойчивость к механическим повреждениям

Зонд технического видеоэндоскопа jProbe VJ-PRO 3D спроектирован для надежной работы в экстремальных условиях и устойчив к следующим видам механических воздействий: сжатию и растяжению с радиусом изгиба до 20 мм (выдерживает до 100 000 циклов сгибания); ударам и падениям с высоты до 1,5 м на твердую поверхность; вибрациям с частотой 10–500 Гц и ускорением до 10g (соответствует стандартам MIL-STD-810G); скручиванию торсионным моментом до 5 Н·м; а также статической нагрузке до 50 кг на наконечник при инспекциях в узких каналах. Эта прочность обеспечивается армированным полимерным покрытием, кевларовой оплеткой и усиленным шарниром поворота на 270°, гарантируя сохранность видеосенсора и систем подсветки даже при интенсивной эксплуатации в авиации, нефтегазовой промышленности и прочих отраслях.

Современные интерфейсы

jProbe VJ-PRO 3D позволяет подключать к себе гарнитуру для записи и прослушивания аудиокомментариев к видео, выводить потоковое изображение на дополнительный внешний монитор или телевизор по HDMI (в случае необходимости), переносить файлы из памяти видеоэндоскопа на персональный компьютер используя Type-C, а также подключать сменные накопители данных SD или USB. Все интерфейсы надежно защищены от влаги и пыли резиновыми герметичными накладками.

Это позволяет работать с устройством в цеху, на выезде и в условиях повышенной загрязненности, не опасаясь попадания влаги или пыли в разъёмы. Подключение внешнего монитора по HDMI удобно для коллективного просмотра изображения и демонстрации результатов осмотра, а перенос данных по Type‑C ускоряет выгрузку фото- и видеоматериалов для последующего анализа и оформления отчётности. Поддержка SD‑карт и USB‑накопителей дает возможность оперативно расширять объём хранения и передавать материалы между специалистами без использования компьютера.

Разработан для промышленности

Предназначен для промышленного использования при любых погодных условиях: базовый блок jProbe VJ-PRO 3D изготовлен из ударопрочного ABS-пластика со специальным покрытием, отражающим термические воздействия и устойчивым к царапинам. Корпус, включая его порты и разъемы, также дополнительно оснащен эластомерными бамперами, что защищает видеоэндоскоп от механических повреждений при ударах или падениях и позволяет добиться высокой устойчивости к различным воздействиям, таким как температура, ударные нагрузки, вибрация, влажность, масла, химикаты и пыль.

Соответствие военным стандартам подтверждается испытаниями, на предмет воздействия солнечного излучения, соляного тумана и устойчивости к плесневым грибам.

Видеоэндоскоп успешно прошел климатические испытания в диапазоне от -25 до +80 °C.

Широкий спектр применения

jProbe VJ-PRO 3D находит свое применение при эндоскопии передаточных механизмов, эндоскопии авиационных двигателей, эндоскопии ружейных стволов, эндоскопии автомобиля, эндоскопии малых двигателей, эндоскопии в автомобилестроении, эндоскопии буровых установок, эндоскопии компрессоров, эндоскопии газотурбинных установок, эндоскопии литых изделий, эндоскопическом поиске коррозии, эндоскопии насосного оборудования, эндоскопии теплообменников, эндоскопии электронных устройств, эндоскопии дизельных двигателей, эндоскопии объектов ЖКХ и т.д.

Устройство активно применяется для инспекции нефтегазового оборудования, включая магистральные трубопроводы и запорную арматуру, где требуется высокая точность выявления микротрещин. В энергетическом секторе jProbe VJ-PRO 3D незаменим при осмотре паровых турбин, котлов и систем охлаждения на электростанциях. Также видеоэндоскоп находит широкое применение в судостроении для диагностики винто-рулевых колонок и топливных систем морских судов.

В производственной сфере прибор используется для контроля качества сварных швов внутри полых конструкций и резервуаров из нержавеющей стали, особенно в пищевой и фармацевтической промышленности. Высокая детализация и функции измерения позволяют эффективно применять его при поиске инородных предметов в сложных гидравлических системах и для верификации чистоты внутренних каналов прецизионного оборудования после механической обработки.

Кейсы любой конфигурации

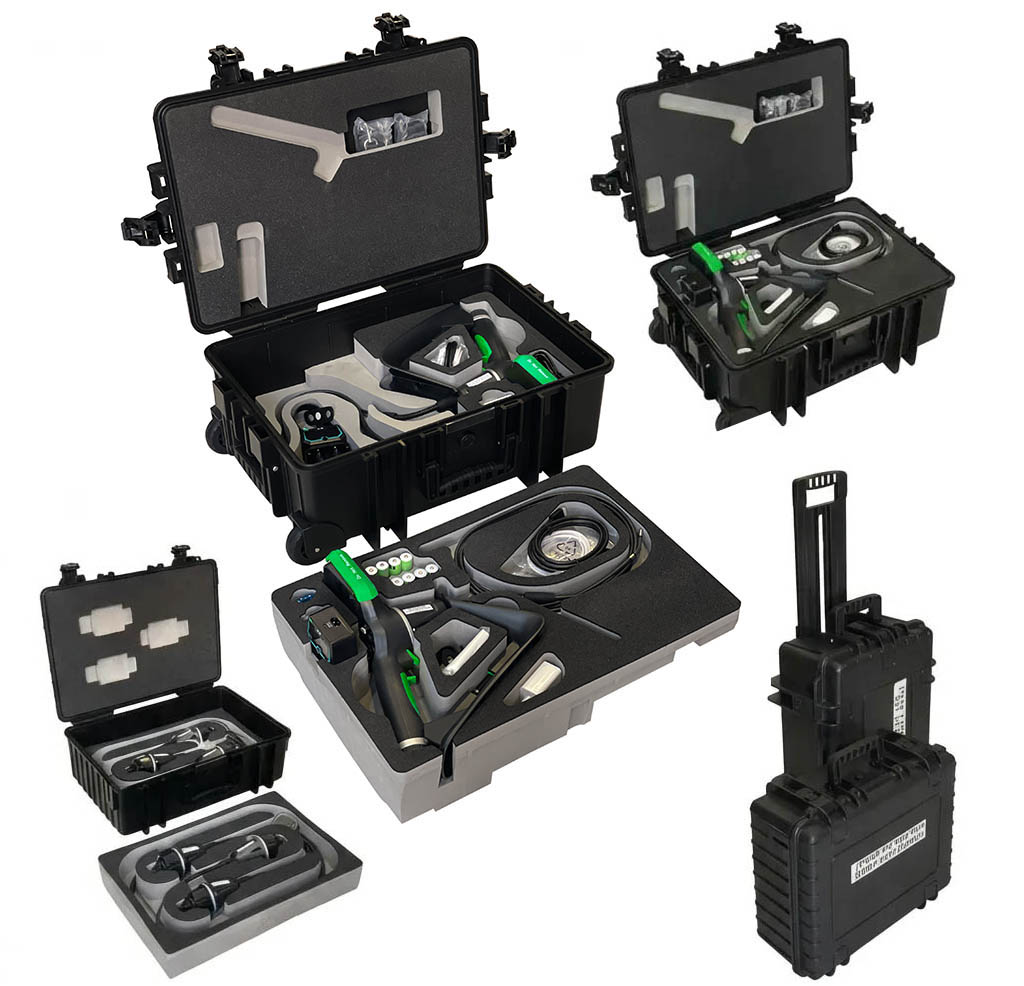

Ударопрочный влагонепроницаемый кейс с индивидуальным ложементом вмещает все составные части, а также аксессуары jProbe VJ-PRO 3D.

Кейс доступен в следующих вариантах исполнения:

1. Кейс для блока с одним зондом и безопасным хранением зонда типа «улитка»;

2. Кейс для двух блоков и двух зондов;

3. Кейс для блока и трех зондов;

4. Кейс для блока и четырех зондов;

5. Кейс для шести зондов;

6. Кейс в индивидуальном исполнении.

Ремонт и сервисное обслуживание в России

Ремонт и обслуживание видеоэндоскопа jProbe VJ-PRO 3D любой сложности выполняется квалифицированными специалистами сервисного центра jProbe, находящегося на территории Российской Федерации. Обладая полным запасом запасных частей и расходных материалов, мы готовы восстановить работоспособность Вашего эндоскопа в кратчайшие сроки.

Мы выполняем диагностику, профилактику и ремонт всех узлов jProbe VJ-PRO 3D: вводимой части, артикуляции, оптики и подсветки, разъёмов и кабелей, а также электронных модулей. По результатам проверки предоставляем заключение о состоянии прибора и согласовываем перечень работ, сроки и стоимость до начала ремонта.

В процессе обслуживания проводится очистка и герметизация, проверка на утечки, калибровка и контроль качества изображения, тестирование работы управления и фиксации изгиба, а также замена изношенных элементов. При необходимости выполняем восстановление повреждённых участков, замену компонентов и настройку прибора в соответствии с заводскими параметрами.

После завершения работ видеоэндоскоп проходит финальные испытания под нагрузкой и контрольное тестирование на стабильность. Мы обеспечиваем документальное сопровождение, гарантию на выполненные работы и рекомендации по корректной эксплуатации и регулярному обслуживанию, чтобы продлить срок службы и снизить риск повторных неисправностей.
